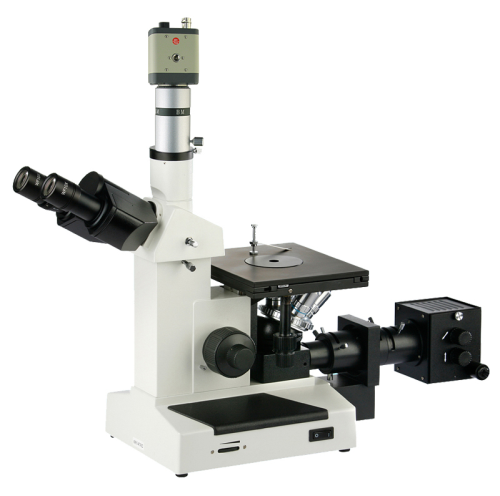

BM-4XD倒置金相显微镜是一款专用于鉴别和分析金属内部结构组织的精密光学仪器。作为金属学研究中金相分析的关键设备，该显微镜广泛应用于铸造、冶炼、热处理质量控制等领域，适用于原材料检验及材料处理后的微观结构分析。
BM-4XD集科研、教学与工业检测需求于一体，具备高稳定性与清晰成像能力，是工厂实验室和科研机构的理想选择。其配备多种平场目镜与消色差物镜组合，支持多倍率观察，满足不同精度要求的金相检测任务。
✓ 高倍率组合：支持最高1250X总放大倍数，实现精细组织观察。
✓ 倒置三目筒设计：45°倾斜铰链式观察筒，可360°旋转，便于多人观察与图像采集。
✓ 精密调焦系统：粗微动同轴调焦，微动格值达0.002mm，定位精准稳定。
✓ 多功能载物台：方形载物台（230mm×180 mm），移动范围75mm×50 mm，适配大尺寸样品。
✓ 可选测量功能：提供带尺目镜（格值0.1mm），便于定量分析。
1. 多种目镜配置，灵活适配观测需求
标配平场目镜10X与12.5X，视场分别达Φ22mm和Φ18mm，成像平坦清晰；另可选配10X带尺目镜（格值0.1mm），支持长度测量与组织评级。
2. 平场消色差物镜系统，成像质量优异
配备4X、10X、40X及100X（油）四款平场消色差物镜，数值孔径最高达1.25，工作距离优化设计，兼顾高分辨率与操作空间。
3. 总放大倍数覆盖宽广，满足多样应用
结合不同目镜与物镜，在1X镜筒系数下可实现40X至1250X的总放大倍数，全面覆盖常规金相组织观察与高倍细节分析需求。
4. 人体工学三目筒设计，提升使用舒适性
三目倒置铰链式观察筒，45°倾斜角度符合视觉习惯，支持360°旋转，方便调整观察位置，并兼容摄像装置连接。
5. 稳定可靠的机械与调焦结构
机械筒长固定为160mm，确保光学性能稳定；粗微动同轴调焦装置配备限位功能与张力锁紧结构，微动精度达0.002mm，避免误操作损伤样品。
6. 模块化照明与滤光系统
采用12V30W卤素灯作为光源，亮度连续可调；滤色片拨盘集成蓝、绿、黄及起偏器，可根据样品特性优化对比度与反差。
目镜规格
| 类别 | 放大倍数 | 视场（mm） | 备注 |
|---|---|---|---|
| 平场目镜 | 10X | Φ22 | |
| 平场目镜 | 12.5X | Φ18 | |
| 带尺目镜 | 10X | Φ18 | 选购：格值：0.1mm |
物镜规格
| 物镜类型 | 放大倍数 | 数值孔径 | 工作距离(mm) |
|---|---|---|---|
| 平场消色差物镜 | 4X | 0.10 | 37.0 |
| 平场消色差物镜 | 10X | 0.25 | 7.31 |
| 平场消色差物镜 | 40X | 0.60 | 0.50 |
| 平场消色差物镜 | 100X（油） | 1.25 | 0.18 |
总放大倍数组合（镜筒系数1X）
| 物镜 | 目镜 | 镜筒系数 | 总放大倍数 |
|---|---|---|---|
| 4X | 10X | 1X | 40X |
| 10X | 10X | 1X | 100X |
| 40X | 10X | 1X | 400X |
| 100X（油） | 10X | 1X | 1000X |
| 物镜 | 目镜 | 镜筒系数 | 总放大倍数 |
|---|---|---|---|
| 4X | 12.5X | 1X | 50X |
| 10X | 12.5X | 1X | 125X |
| 40X | 12.5X | 1X | 500X |
| 100X(油) | 12.5X | 1X | 1250X |
其他技术参数
| 项目 | 参数 |
|---|---|
| 三目筒 | 三目倒置, 铰链式观察筒, 45°倾斜, 可360°旋转 |
| 机械筒长 | 160mm |
| 瞳距调节范围 | 55-75mm |
| 载物台 | 方形载物台 大小：230mm×180 mm |
| 载物平板 | 外径：ø110mm，内径：Φ10mm、Φ15mm、Φ25mm |
| 移动范围 | 75mm×50 mm |
| 调焦机构 | 粗微动同轴调焦带调焦限位，粗动调焦张力带锁紧装置；微动格值为0.002mm |
| 滤色片拨盘 | 蓝、绿、黄、起偏器 |
| 光源 | 卤素灯 12V30W，亮度可调 |
适用领域：生物医学研究、临床诊断、制药工业、食品检测、环境监测等。
三目筒结构：三目倒置，铰链式观察筒，45°倾斜，可360°旋转。
机械筒长：160mm
瞳距调节范围：55-75mm
载物台：方形载物台，大小：230mm×180 mm
载物平板：外径：ø110mm，内径：Φ10mm、Φ15mm、Φ25mm
移动范围：75mm×50 mm
调焦机构：粗微动同轴调焦带调焦限位，粗动调焦张力带锁紧装置；微动格值为0.002mm
滤色片拨盘：蓝、绿、黄、起偏器
光源：卤素灯 12V30W，亮度可调
A：最大总放大倍数为1250X，由100X(油)物镜与12.5X目镜在1X镜筒系数下组合实现。
A：支持，BM-4XD配备三目筒，第三目可连接摄像装置进行图像采集。
A：微动格值为0.002mm，确保精细聚焦与稳定成像。
A：标配平场消色差物镜，包括4X、10X、40X和100X(油)，数值孔径最高达1.25。
A：可选配10X带尺目镜，格值为0.1mm，适用于长度测量与组织分析。
