上海光学 55XA 三目金相显微镜

产品概述

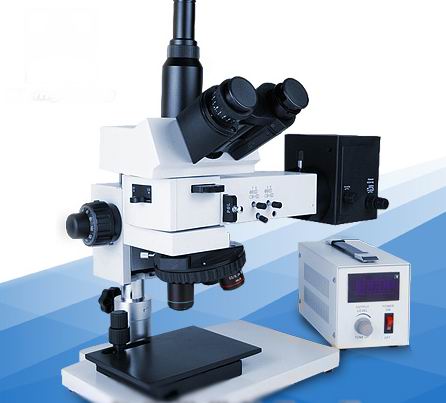

上光六厂三目金相显微镜55XA是一款高性能的正置金相显微镜，采用先进的无限远光路系统设计，适用于对不透明或透明样品进行高清晰度显微观察。该仪器集成了落射与透射照明系统、无限远长距平场消色差物镜以及内置偏光观察装置，具备图像清晰、衬度优良、操作便捷等优势。

55XA广泛应用于生物学、金属学、矿物学、精密工程学和电子学等领域，是科研与工业检测的理想选择。其总放大倍数范围为50—800X，满足多种观测需求，配合三目镜筒可实现目视观察与显微摄影自由切换，支持低照度下的高质量图像采集。

功能特点详解

1. 无限远光路系统
采用先进的无限远光路设计，提供更高的分辨率和更佳的成像质量，确保在不同倍率下均能获得清晰、平坦的视野。

2. 大视野目镜与物镜组合
配备大视野WF10X（Φ22mm）目镜和无限远长距平场消色差物镜，视场宽阔且成像均匀，提升观察舒适性与效率。

3. 落射照明系统
搭载6V 30W卤素灯，亮度可调，集成视场光栏、孔径光栏及滤色片转换装置（黄、蓝、绿、磨砂玻璃），并配有推拉式起偏振器，满足多样化的明暗场与偏光观察需求。

4. 透射照明系统
包含阿贝聚光镜（NA.1.25，可升降）、蓝滤色片、磨砂玻璃及集光器，使用6V 30W卤素灯照明，亮度可调，适用于透射光观察透明样品。

5. 三目镜筒设计
30°倾斜三目镜筒内置检偏振器，支持目视观察与显微摄影自由切换；摄影时可实现100%通光，保障图像采集质量。

6. 精密机械结构
双层机械移动载物台（210mm×140mm，移动范围75mm×50mm），五孔内向式滚珠定位转换器，配合粗微动同轴调焦（微动格值2μm），带锁紧和限位装置，确保操作稳定可靠。

技术规格参数

应用领域/适用场景

适用领域：生物学、金属学、矿物学、精密工程学、电子学等研究领域。

产品细节/结构说明

物镜配置：
PL L5X/0.12 工作距离：26.1 mm
PL L10X/0.25 工作距离：20.2 mm
PL L20X/0.40 工作距离：8.80mm
PL L40X/0.60（弹簧） 工作距离：3.98 mm
PL L80X/0.80（弹簧） 工作距离：1.25 mm

照明系统特点：
落射照明系统支持亮度可调的6V 30W卤素灯，配备多种滤色片（黄、蓝、绿、磨砂玻璃）及可调光栏，提升观察对比度。
透射照明系统包含阿贝聚光镜（NA.1.25）、蓝滤色片、磨砂玻璃及集光器，适用于透明样品观察。

调焦与载物台结构：
粗微动同轴调焦机构，微动格值为2μm，带锁紧和限位装置，确保精细聚焦稳定性。
双层机械移动载物台，尺寸为210mm×140mm，移动范围75mm×50mm，定位精准。
