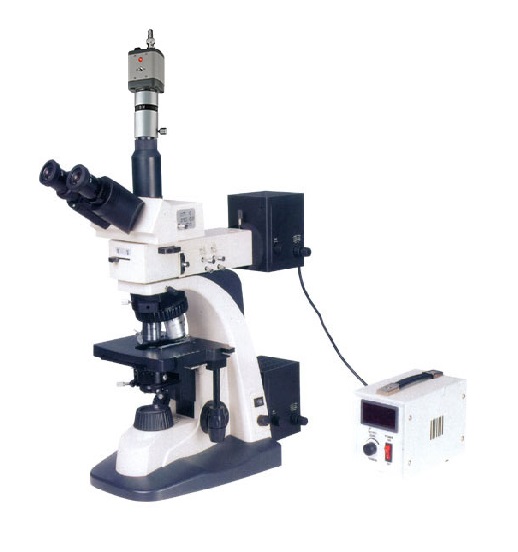

BM-SG12BD D 电脑高级透反射显微镜（明/暗场）是专为半导体工业、硅片制造业、电子信息产业及冶金工业等高精度检测需求设计的高性能金相显微镜。该设备集落射与透射照明于一体，支持明场、暗场、DIC及偏光观察，适用于多种材料科学领域的微观分析。
本显微镜配备高品质无限远光学系统，成像清晰、衬度优异，搭载30º铰链式三目镜筒，便于连接数码摄像装置实现图像采集与分析。符合人机工程学的设计确保长时间操作舒适性，广泛适用于油脂、FPD、电路封装、电路基板、金属铸件、陶瓷部件及精密模具的质量检测。
✓ 多模式照明系统：同时支持透射与反射照明，满足明场、暗场、DIC和偏光等多种观察方式。
✓ 高清成像能力：配备500万像素CMOS数字摄像机，结合几何测量分析软件，实现精准尺寸与形貌分析。
✓ 超长工作距离物镜：采用平场无限远明/暗场物镜，工作距离最长可达29.4mm，便于大样品观测。
✓ 模块化扩展设计：三目镜筒可连接摄像系统，支持计算机图像处理，提升科研与质检效率。
✓ 宽电压光源系统：卤素灯采用宽电压设计（AC85V—260V），适应不同地区供电环境，亮度连续可调。
1. 多功能观察系统
支持明场、暗场、DIC和偏光观察，通过更换物镜和调节聚光镜即可切换模式，适用于不同材质表面结构的精细分辨。
2. 无限远光学系统
机械筒长为无限远系统∞，镜筒透镜f=200mm，保证光路扩展性和成像质量，适合集成各类附件进行高级成像分析。
3. 精密调焦机构
粗微动同轴调焦装置，微动格值精确至0.002mm，确保对微小结构的精准聚焦，提高检测重复性与准确性。
4. 可旋转偏光组件
检偏镜可360度旋转，起偏镜和检偏镜均可移出光路，灵活适应非偏光与偏光观察需求。
5. 数字化成像集成
标配500万像素CMOS摄像机与MCL-Z适配镜，配合几何测量软件，支持点、线、圆、弧、直线度、圆度、面积等参数自动测量。
| 类别 | 放大倍数 | 目视场直径（mm） | 备注 |
|---|---|---|---|
| 超宽视场平场目镜 | 10X | Φ25 | |
| 十字分划目镜 | 10X | Φ20 | 0.1mm十字分划板 |
| 类别 | 放大倍数 | 数值孔径（NA） | 系统 | 工作距离（mm） |
|---|---|---|---|---|
| 超长工作距离 平场无限远 明/暗场物镜 |
5X | 0.10 | 干 | 29.4 |
| 10X | 0.25 | 干 | 16.0 | |
| 20X | 0.40 | 干 | 10.5 | |
| 50X | 0.55 | 干 | 5.1 |
| 物镜 | 目镜 | 镜筒系数 | 总放大倍数 |
|---|---|---|---|
| 5X | 10X | 1X | 50X |
| 10X | 10X | 1X | 100X |
| 20X | 10X | 1X | 200X |
| 50X | 10X | 1X | 500X |
适用领域：半导体、FPD、电路封装、电路基板、材料科学、铸件/金属/陶瓷部件、精密模具、油脂分析、电子信息产业、冶金工业等。
观察镜筒：30º铰链式三目镜筒，支持连接摄像数码装置。
机械筒长：无限远系统∞
镜筒透镜：f=200mm
物镜转换器：带DIC插孔的大四孔转换器
瞳距调节范围：50mm-75mm
载物台：双层移动平台，平台尺寸：189mmX160mm，移动范围：80mmX50mm
滤色片配置：绿、蓝、中性滤色片
聚光镜：N.A=1.25阿贝聚光镜，带可变孔径光阑和滤色片
调焦装置：粗微动同轴调焦，微动格值0.002mm
偏光装置：检偏镜可360度旋转，起偏镜、检偏镜均可移出光路
检测工具：标准标尺：0.01mm测微尺
光源系统：
（1）透射照明：科勒照明卤素灯12V50W，宽电压AC85V—260V，亮度连续可调
（2）反射照明：卤素灯12V50W，宽电压AC85V—260V，亮度连续可调，带孔径光阑和视场光栏
计算机成像系统：
(1) 数字CMOS摄像机，500万像素，带几何测量分析软件，支持点、线、圆及弧、直线度、圆度、面积等测量。
(2) MCL-Z 适配镜
(3) 电脑自购
A：支持明场、暗场、DIC观察和偏光观察，在透射光下可进行明场观察。
A：使用50X物镜和10X目镜时，总放大倍数为500X。
A：支持，配备500万像素CMOS摄像机和MCL-Z适配镜，可连接电脑并运行几何测量分析软件。
A：是，透射和反射照明均采用宽电压设计，支持AC85V—260V输入。
A：载物台移动范围为80mmX50mm，平台尺寸为189mmX160mm。
