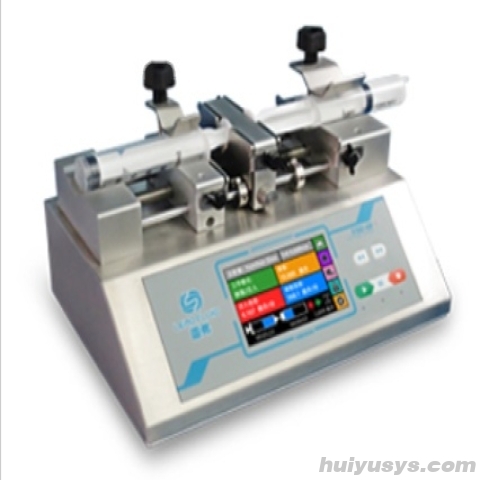

TSD01-01 是一款小流量、高精度、可连续传输液体的注射泵，专为精密液体控制实验设计。该设备采用耐用的机械传动结构，确保长期运行的可靠性与稳定性。配备高分辨彩色触摸屏液晶，用户可快速设置参数，多个指示灯实时显示工作状态，操作直观便捷。
支持多种标准注射器选择，并允许自定义注射器内径输入，灵活适应不同实验对流量的需求。具备注入、抽取、注入抽取、抽取注入及连续模式五种工作模式，实现多样化流体控制。内置RS-485通讯接口，支持Modbus协议，便于系统集成；全金属外壳结合宽范围电源输入（AC90-264V/20W），适用于各类实验室环境。
✓ 高精度控制：行程分辨率高达0.156um/ustep，线速度调节分辨率为1um/min，确保微量液体精准输送。
✓ 多种工作模式：支持注入、抽取、注入抽取、抽取注入和连续模式，满足复杂实验流程需求。
✓ 智能人机交互：4.3寸彩色触摸屏配合功能按键与状态指示灯，操作便捷，运行状态一目了然。
✓ 灵活适配性：兼容10μl-60ml多种规格注射器，支持自定义内径输入，适配主流品牌型号。
✓ 安全保护机制：具备注射器保护和堵车报警功能，异常情况及时响应，保障设备与实验安全。
✓ 工业级通信集成：内置RS-485接口，支持Modbus协议，可实现远程控制与多设备联动。
1. 双通道连续液体传输
通过装配两支注射器并连接管路，实现不间断液体输送，适用于长时间连续供液场景。
2. 多模式运行控制
提供注入、抽取、注入抽取、抽取注入、连续五种工作模式，满足正反向切换与循环操作需求。
3. 彩色触摸屏智能操作
4.3寸彩屏显示传输液量、剩余液量、流量、运行方向、注射器规格等信息，动画展示运行状态，提升操作体验。
4. 注射器灵活配置
内置主流厂家与型号注射器参数，也可手动输入自定义注射器内径，扩展使用范围。
5. 流量校正功能
可通过校正程序优化实际输出流量，提高液体计量的准确性。
6. 外部信号与通信控制
支持外部下降沿触发启停控制，同时具备RS-485通信接口，方便接入自动化系统。
| 项目 | 参数 |
|---|---|
| 注射器规格 | 10ul-60ml |
| 工作模式 | 注入，抽取，注入抽取，抽取注入，连续模式 |
| 通道数 | 2 |
| 最大行程 | 140mm |
| 行程分辨率 | 0.156um/ustep |
| 线速度范围 | 1um/min-150um/min |
| 线速度调节分辨率 | 1um/min |
| 行程控制精度 | 误差＜±0.35%（行程＞最大行程30%时） |
| 最大额定线性推力 | ＞20kgf |
| 推力调节 | 1-100%任意可调 |
| 注射器选择 | 内置主要厂家，主要型号注射器供选择；可使用自定义注射器，直接输入注射器内径 |
| 流量校正 | 通过校正程序获得更精确的液量 |
| 显示 | 4.3寸彩屏液晶，分辨率480*272，颜色65K；同屏幕显示传输液量，剩余液量，流量，运行方向，注射器规格等；动画显示运行状态 |
| 操作方式 | 触摸屏+常用功能按键 |
| 掉电记忆 | 保持掉电前设置参数 |
| 其他功能 | 暂停和停止；按键音提示；锁定参数；快进和快退 |
| 状态信号输出 | 1路指示器停状态，1路指示方向状态 |
| 控制信号输入 | 1路下降沿触发启动，1路下降沿触发停止 |
| 通信接口 | RS485，MODBUS协议 |
| 适用电源 | AC90-264V/20W |
| 工作环境温度 | 5-40℃ |
| 工作环境相对湿度 | <80%RH |
| 外形尺寸 | 290×205×141mm |
| 重量 | 4.4kg |
适用领域：生物医学研究、微流控实验、化学合成、药物筛选、材料制备、环境分析等需要高精度、小流量液体连续传输的科研与工业场景。
选型参考(流量=线速度×注射器内截面积)
| 注射器规格 | 注射器内径(mm) | 最小流量(nl/min) | 最大流量(ml/min) |
|---|---|---|---|
| 10μl | 0.485 | 0.184 | 0.027 |
| 25μl | 0.729 | 0.417 | 0.626 |
| 50μl | 1.03 | 0.833 | 0.125 |
| 100μl | 1.457 | 1.667 | 0.250 |
| 250μl | 2.304 | 4.169 | 0.625 |
| 500μl | 3.256 | 8.326 | 1.248 |
| 1ml | 4.699 | 17.342 | 2.601 |
| 5ml | 11.989 | 112.890 | 16.933 |
| 10ml | 14.427 | 163.169 | 24.754 |
| 20ml | 19.05 | 285.027 | 42.754 |
| 30ml | 21.59 | 366.090 | 54.913 |
| 60ml | 26.594 | 555.459 | 83.318 |
A：支持注入，抽取，注入抽取，抽取注入，连续模式五种工作模式。
A：最大行程为140mm，行程分辨率为0.156um/ustep。
A：适用一支10ul-60ml的注射器。
A：线速度范围是1um/min-150um/min。
A：支持外部信号控制，具备1路下降沿触发启动和1路下降沿触发停止输入。
