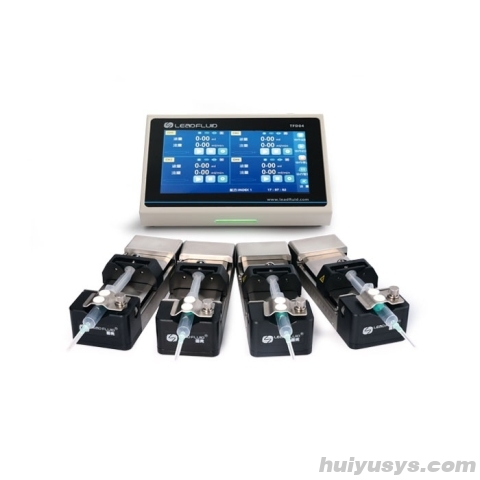

雷弗TFD04系列实验室注射泵是一款高精度、多通道的流体控制设备，支持1～8个通道独立运行。采用分体式设计，搭配7寸高清彩色触屏操作界面，功能强大且使用灵活，适用于多种复杂实验场景。产品具备出色的传输精度与稳定性，广泛应用于生物医学、化学分析、制药研发等领域。
该注射泵搭载LF-Touch-OS软件系统，提供友好的人机交互体验，支持多种工作模式和智能流量校正功能。配备RS485通讯接口，兼容Modbus协议，可轻松集成至自动化系统中。高强度金属机箱结合防护涂层，具备良好的耐腐蚀性与抗干扰能力，适应复杂供电环境和严苛实验室条件。
✓ 多通道独立控制：支持1～8个通道独立运行，满足多样化流体输送需求。
✓ 高精度传输：传输精度误差＜±0.5%，确保实验结果的高度重复性与可靠性。
✓ 智能化操作：7寸高清彩色触屏+LF-Touch-OS系统，操作直观便捷，运行信息丰富。
✓ 灵活工作模式：支持注射、抽取、先注射后抽取、先抽取后注射四种模式，适配多种应用场景。
✓ 强大通讯扩展：RS485接口支持Modbus协议，便于与外部控制系统连接，实现远程监控。
✓ 工业级防护设计：金属机箱带防护涂层，内部电路防尘防潮防静电，稳定耐用。
1. 多通道独立控制功能
支持1～8个通道独立设置与运行，各通道之间互不干扰，可同时执行不同参数的任务，极大提升实验效率，特别适合高通量筛选或多路流体并行控制应用。
2. 高精度流量控制技术
在行程大于大行程30%时，控制精度误差＜±0.5%。配合智能向导式流量校正功能，用户可根据实际使用的注射器进行精准标定，保障长期运行的一致性。
3. 多种工作模式支持
支持注射、抽取、先注射后抽取、先抽取后注射四种工作模式，满足正向输送、反向回收、循环置换等多种液体操控需求，适用于微流控、色谱进样等精密操作。
4. 智能化运行管理
支持启动延迟（0.1～999秒/分/时）、循环运行（0～9999次）及循环间隔时间设定，可储存五组配方参数，断电后自动记忆工作参数，保障实验连续性。
5. 安全可靠的外控与信号输出
支持5～24V宽电压外控信号输入，实现启动、停止、暂停的物理隔离控制；状态信号输出为5V TTL电平，实时反馈运行状态与方向状态，便于系统集成。
| 参数类别 | 技术指标 |
|---|---|
| 通道数 | 1～8通道，独立控制 |
| 注射器规格 | 0.5μL～60mL（更换执行单元） |
| 工作模式 | 注射、抽取、先注射后抽取、先抽取后注射 |
| 控制精度 | 误差＜±0.5%（行程＞大行程30%时） |
| 流量校正 | 智能向导式 |
| 显示方式 | 7寸65565色液晶 |
| 操作方式 | 触摸屏 |
| 延迟时间 | 0.1～999秒/分/时 |
| 循环次数 | 0～9999次 |
| 循环间隔时间 | 0.1～999秒/分/时 |
| 断电记忆 | 记忆断电前的工作参数 |
| 状态信号输出 | 5V TTL，1路指示运行状态，1路指示方向状态 |
| 控制信号输入 | 5～24V宽电压，控制启动、停止、暂停 |
| 通讯功能 | RS485，支持Modbus通讯协议 |
| 电源 | AC100～240V，50Hz/60Hz |
| 功率 | ≤180W |
| 工作环境 | 环境温度5～40℃ ，相对湿度＜80% |
| 控制器尺寸 | 200×142×88mm |
| 控制器重量 | 2.0kg |
| 参数 | ZX01 | ZX02 | ZX03 |
|---|---|---|---|
| 注射器规格 | 5uL~1000uL | 10uL~60mL | 0.5uL~100uL |
| 流量范围 | 0.058uL/min~ 1.587mL/min |
0.0184uL/min~ 83.318mL/min |
0.005uL/min~ 152.456uL/min |
| 通道数 | 1~8 | 1~4 | 1~8 |
| 大行程 | 70mm | 110mm | 70mm |
| 线性推力 | >2kgf，推力可调整 | >10kgf，推力可调整 | >1kgf，推力可调整 |
| 行程分辨率 | 0.198μm/μstep | 0.156μm/μstep | 0.1905μm/μstep |
| 线速度范围 | 0.635μm/min～95.25mm/min | 1μm/min～150mm/min | 0.6096μm/min～91.44mm/min |
| 执行单元尺寸 | 190×32×65mm | 266×86×76mm | 173×24×52mm |
| 执行单元重量 | 0.5 KG | 1.8 KG | 0.25 KG |
| 注射器规格 | 注射器内径（mm） | 小流量（nL/min） | 大流量（mL/min） |
|---|---|---|---|
| 10μL | 0.485 | 0.184 | 0.027 |
| 25μL | 0.729 | 0.417 | 0.0626 |
| 50μL | 1.03 | 0.833 | 0.125 |
| 100μL | 1.457 | 1.667 | 0.250 |
| 250μL | 2.304 | 4.169 | 0.625 |
| 500μL | 3.256 | 8.326 | 1.248 |
| 1mL | 4.699 | 17.342 | 2.601 |
| 5mL | 11.989 | 112.890 | 16.933 |
| 10mL | 14.427 | 163.469 | 24.520 |
| 20mL | 19.05 | 285.027 | 42.754 |
| 30mL | 21.59 | 366.090 | 54.913 |
| 60mL | 26.594 | 555.459 | 83.318 |
执行单元型号与图片对应关系：
主要配置与功能说明：
• 支持内置主流品牌注射器规格，并允许用户自定义注射器参数；
• 具备快速填充和排空功能，提高操作效率；
• 外控信号实现启动、停止、暂停的物理隔离控制，增强安全性；
• 内部电路经过特殊防护处理，具备防尘、防潮、防静电能力；
• 高强度金属机箱表面带有防护涂层，耐腐蚀且易于清洁维护。
A：最多支持8个通道独立控制运行。
A：控制精度误差＜±0.5%（行程＞大行程30%时）。
A：支持注射、抽取、先注射后抽取、先抽取后注射四种工作模式。
A：是，设备可记忆断电前的工作参数。
A：ZX02执行单元的大流量为83.318mL/min。
