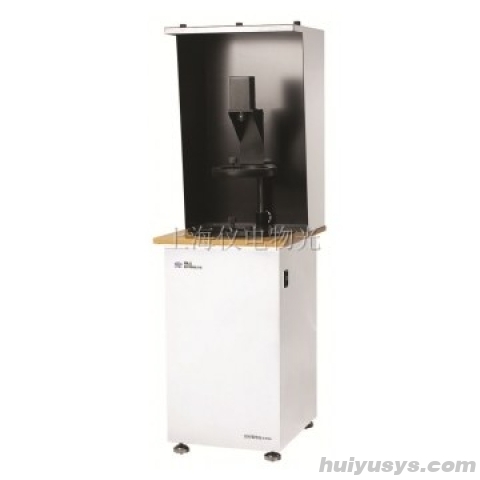

上海仪电物光 WYL-S 数字图像应力仪

产品概述

WYL-S数字图像应力仪是专为测定透明物体因内应力产生双折射现象而设计的高精度光学仪器。该设备基于光弹性原理，集成CCD摄像系统与先进图像处理技术，能够直观显示应力分布并进行定量分析。

仪器广泛应用于光学玻璃、玻璃制品及透明塑料制品等行业的质量控制与研发环节。其具备操作界面友好、测量面积大、数据分析能力强等核心优势，支持通过USB接口连接电脑进行数据交互，是材料应力检测的理想工具。

产品亮点/核心优势

功能特点详解

1. 光弹性测量原理：利用偏振光通过受力透明介质时产生的双折射效应，通过检偏镜观察干涉条纹，从而定性或定量分析物体内部的应力状态。

2. CCD图像采集系统：配备高灵敏度CCD摄像头，实时捕捉光路中的干涉图像，将不可见的应力分布转化为清晰的数字图像，便于存档与后续分析。

3. 定量应力分析：系统支持对采集到的图像进行数据处理，计算特定区域的光程差，从而得出具体的应力数值，满足精密质检需求。

4. 宽范围样品适配：具备较大的样品放置空间与通光口径，能够适应不同高度和尺寸的透明板材、瓶罐等制品的检测需求。

5. USB通信与扩展：提供标准USB通信接口，可轻松连接个人电脑，利用上位机软件进行更复杂的数据处理、报告生成及远程监控。

技术规格参数

应用领域/适用场景

适用领域：光学玻璃制造、平板玻璃加工、透明塑料（如PMMA、PC）成型、玻璃容器生产、液晶玻璃基板检测等。

典型用途：用于检测退火工艺后的玻璃残余应力、注塑成型塑料制品的内应力分布、钢化玻璃表面应力均匀性评估，以及新材料研发过程中的应力特性研究。

产品细节/结构说明

标准配置：主机底座、LED光源系统、起偏镜、检偏镜（含旋转机构）、CCD成像模块、样品台、USB数据线及配套应力分析软件。

工作原理：光源发出的光经过起偏镜变为线偏振光，穿过具有双折射性质的被测样品后分解为两束振动方向相互垂直的光波，再经过检偏镜发生干涉。由于样品内部应力分布不均导致光程差不同，从而形成明暗相间或彩色的干涉条纹，通过CCD采集并分析这些条纹即可确定应力大小和分布。

操作提示：测试前请确保样品表面清洁无污渍；调整检偏镜角度以获得最佳对比度的干涉图像；对于定量测量，需先进行系统校准；避免在强环境光直射下操作，以保证成像质量。
