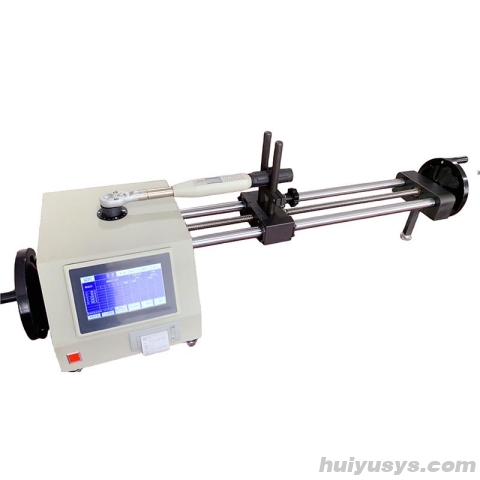

海宝仪器 HNS-500 扭力扳手检定仪

产品概述

HNS-500扭力扳手检定仪是海宝推出的一款专业级高精度检测设备，专为各类扭力扳手的校准与检定设计。该仪器集高分辨率数字显示、多单位自动换算、手动加载调节和数据直打功能于一体，广泛适用于工业制造、质量控制及实验室环境中的扭矩工具校验场景。HNS-500符合国家标准《JJG 797-2013》和《JJG707-2003》试验方法，同时支持ISO、JIS、ASTM、DIN等国际标准测试流程，确保测试结果权威可靠。

设备配备超大7寸彩色触摸液晶屏，操作界面直观易用，用户可通过手摇盘灵活调节加载力臂长度，适配不同规格的扭力工具。支持N.m、kgf.cm、lbf.in三种单位实时互换，并具备双向（顺时针/逆时针）检定能力，测试方向清晰标识（+/-）。内置可自定义的10个测试项目与8个测试点，首次设置后即可快速调用，大幅提升重复性作业效率。

功能特点详解

1. 数字化精准显示与误差分析
实时显示扭矩数值，结合自定义测试点功能，系统可同步计算并展示示值相对误差与重复性误差，便于快速判断扭力工具是否合格。

2. 手动加载与力臂无级调节
通过力臂调节手轮盘实现180~900mm范围内连续调节，适配多种尺寸扭力扳手，确保施力点精确可控，满足不同测试条件要求。

3. 支持重力加速度自定义设置
可根据所在地区选择或手动输入重力加速度值，进一步提升测量准确性，尤其适用于跨区域使用的计量机构。

4. 标准化数据输出与打印
集成微型打印机，支持JJG707-2014标准检测表格直接打印，方便归档与审核，符合计量认证规范要求。

5. 上位机通讯与数据集成
通过通讯接口连接电脑，利用专用软件完成数据采集、长期存储、趋势分析及报告生成，构建完整的数字化校准体系。

技术规格参数

产品细节/结构说明

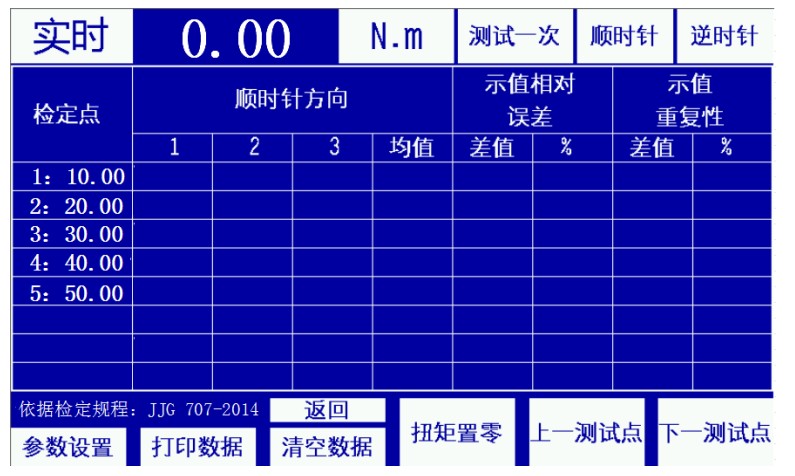

操作界面说明：
7寸彩色触摸液晶屏提供图形化菜单导航，支持点按操作，包含主控、测试、设置、数据查看等功能模块。

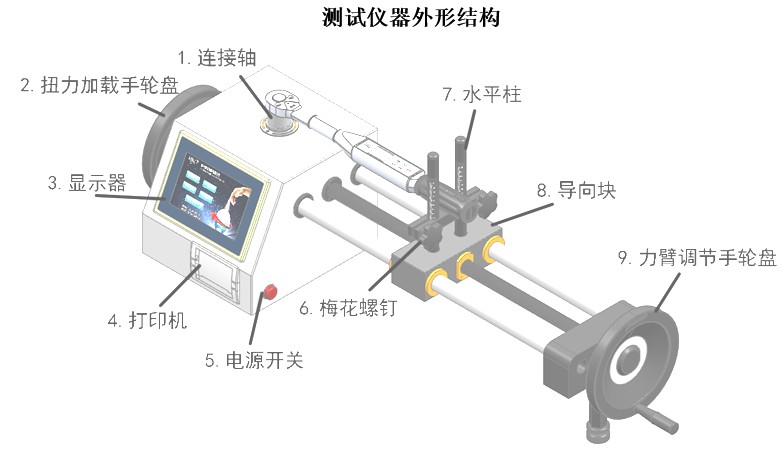

结构组成说明：

连接轴：用于连接传感器与扭力扳手的方準头。
扭力加载手轮盘：扭力加载手轮盘顺时针旋转时，连接轴逆时针旋转。
显示器：触摸液晶屏，可直接点按屏幕上的按钮
打印机：微型打印机，可直接打印测试数据
电源开关：当按下电源开关，接通电源，指示灯亮起，测试系统随即启动，再按电源开关，系统关闭。
梅花螺钉：用于锁紧限位块。
水平柱：用于调整扭力扳手的手柄高度，使之在检定仪上水平。
力臂调节手轮盘：用于调整扭力扳手的加载力臂长度；当转轮盘右顺时针旋转时，导向块向右移动，力臂长度增加。
电源接口：连接交流220V/50Hz市电
通讯接口：连接数据电缆，可以与电脑联机通讯

标准配置清单

使用与维护建议

定期清洁设备表面及导轨部位，避免灰尘堆积影响力臂滑动顺畅性；使用完毕后应关闭电源开关，防止长时间待机造成元件老化。设备应放置于平稳台面，避免震动干扰测量精度。严禁在潮湿或强电磁环境中长期运行。力臂调节机构需定期润滑以保证调节顺滑。
