仪电物光 WKL-722 颗粒图像处理分析系统

产品概述

WKL-722颗粒图像处理分析系统将传统显微测量方法与现代先进的图像处理技术深度融合，由光学显微镜、CCD数字摄像机及专用颗粒图像处理分析软件组成。该系统通过高保真数字摄像技术将微观图像实时传输至计算机，利用专业算法对图像进行精细化分析与处理，具有直观形象、数据准确、操作快捷及测量范围宽广等显著特点。

系统不仅支持影像增强、图像叠加、局部提取、对比度调节及自动分割等数十种图像处理功能，还能直接对粉尘颗粒的粒径大小、几何形状、周长、面积及分布均匀性进行全面计算分析。其符合国家标准的数据分级逻辑与自定义报告输出功能，使其成为科研与工业检测中粉尘分散度测定的高效工具。

产品亮点/核心优势

功能特点详解

1. 智能化图像预处理：系统提供丰富的图像增强工具，包括影像叠加、局部特征提取、对比度与亮度智能调节等。这些功能能够有效改善原始图像质量，为后续的颗粒识别与分析提供清晰、标准的图像基础。

2. 全自动颗粒参数计算：软件可直接对粉尘粒径的大小、形状因子、周长、投影面积以及分布均匀状况等各项关键参数进行自动化计算分析。无需人工干预，即可快速获取大量颗粒的统计特征，确保数据的客观性与一致性。

3. 符合国标的分级报告：系统完全按照国家标准将粒径分布划分为特定区域，并支持用户根据实际需求进行自定义分级设置。分析完成后，可直接输出标准化的检测报告，便于数据归档与质量控制管理。

4. 重叠颗粒分离技术：针对粉尘检测中常见的颗粒重叠难题，系统采用了先进的图像分割技术。该技术能在保持粉尘颗粒原始形态的前提下，有效分离粘连或重叠的颗粒，显著提高了粒径分布测定的准确性。

5. 高清数字化采集：通过高性能数字摄像机与光学显微镜的配合，系统实现了高倍率、高分辨率的图像采集。USB通信接口确保数据传输稳定，兼容多种Windows操作系统，保障了系统的广泛适用性与扩展性。

技术规格参数

应用领域/适用场景

适用领域：广泛应用于材料科学、环境监测、制药工程、化工生产、地质勘探及科研院所等领域，特别适用于需要对微小颗粒进行微观形貌观察与粒度分布分析的场合。

典型用途：主要用于各类粉尘、粉末材料、悬浮颗粒物的粒径大小测定、形状分析、分散度评估以及产品质量控制。适用于符合国家标准要求的颗粒物检测报告生成。

产品细节/结构说明

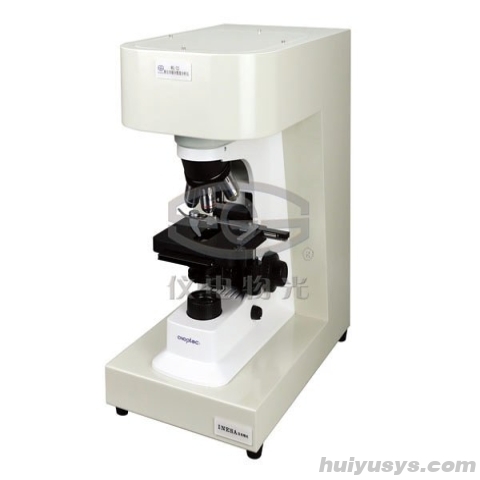

标准配置：系统主要由高精度光学显微镜（配置进口显微镜组件）、500万像素数字CCD摄像机、图像采集卡（集成或外置）、计算机工作站（需另配，建议满足Windows系统运行要求）以及WKL系列颗粒图像处理分析软件组成。

工作原理：样品置于显微镜载物台上，通过光学系统放大后，由CCD摄像机捕获高清数字图像并经由USB接口传输至计算机。专用软件对图像进行预处理（如增强、分割），识别单个颗粒边界，计算几何参数，并依据设定的分级标准统计粒径分布，最终生成可视化报告。

操作提示：使用前请确保显微镜光源亮度适宜，避免过曝或过暗影响图像分割效果；定期清洁镜头与载物台以保持成像清晰度；软件操作中可根据样品特性调整阈值参数，以优化重叠颗粒的分离效果。
