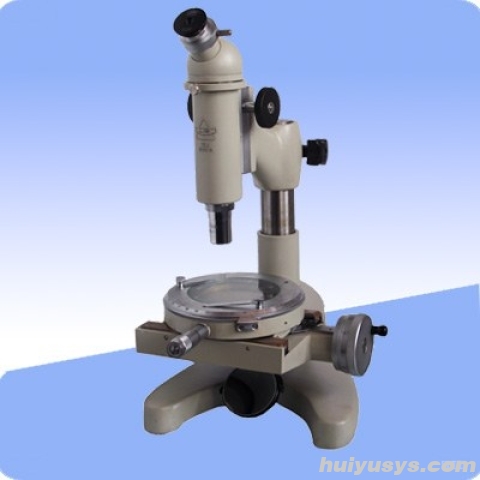

15J测量显微镜是上光六厂精心打造的一款通用型光学计量仪器。该设备凭借简洁稳固的机械结构与人性化的操作设计，在工业检测与科研领域展现出极高的适应性。其核心能力在于提供高精度的二维坐标测量与角度分析，能够满足从微小零件到复杂几何形状的多样化检测需求。
除了基础的计量功能，该仪器还兼具高倍观察能力，可广泛应用于材料表面质量评估、金相组织初步观察以及纺织纤维检验等场景。凭借其稳定的光学性能和可靠的机械传动系统，15J成为实验室质量控制、机械加工现场检测以及教学演示的理想选择，为用户提供了高效、准确的微观测量解决方案。
✓ 多功能集成：集长度测量、角度测定与显微观察于一体，一机多用，显著提升检测效率。
✓ 高精度光学系统：配备优质消色差物镜与带十字分划板的目镜，成像清晰，瞄准精准，确保测量结果的可靠性。
✓ 灵活测量平台：支持大范围X/Y轴移动及360度无限旋转，轻松应对各种形状和尺寸的工件检测。
✓ 人性化读数设计：测微鼓轮与刻度盘配合游标读数，直观易读，有效降低人为读数误差，操作体验流畅。
✓ 坚固耐用结构：采用高品质金属材料制造，机身稳固，抗干扰能力强，适应多种工业环境下的长期稳定工作。
1. 直角坐标精密测量：通过高精度测微螺杆驱动工作台在X、Y轴方向移动，结合目镜十字线瞄准，可实现对孔径、键槽、狭缝、刻线宽度等线性尺寸的精确测定。该系统特别适用于需要二维定位的复杂零件几何量检测。
2. 360度角度测量功能：测量工作台具备全周旋转能力，配合高精度角度刻度盘与游标读数装置，可对样板、量规、钻孔模板及不规则零件进行任意角度的测量。这一功能极大扩展了仪器在几何公差检测中的应用范围。
3. 高倍率显微观察：提供多档放大倍率选择，既能满足大视场快速定位的需求，也能实现高倍率下的细节观察。可用于比较法检查工件表面光洁度，鉴定冶金矿石标本，或检验印刷照相制版的网点质量，功能拓展性强。
4. 便捷的对焦与调光：具备充足的工作距离调节范围，适应不同高度的被测物体。光学系统设计合理，光路明亮均匀，配合可调节的照明系统（需外接光源），确保在不同材质（如金属、玻璃、纤维）表面获得良好的对比度。
5. 稳定的机械传动系统：导轨经过精密研磨，移动平滑无滞涩，回程误差小。测微器分度精细，确保微调操作的准确性。整体结构设计紧凑，重心低，有效减少外部振动对测量精度的影响，保证长期使用的稳定性。
| 项目 | 参数 |
|---|---|
| 总放大倍数 | 25X-100X |
| 目镜 | 10X 带十字尺 焦距：25.00mm |
| 物镜 | 10X/0.25 焦距：17.13mm |
| 显微镜放大倍数 | 100X |
| 工作距离 | 7.81mm |
| 视场直径 | 1.40mm |
| X轴移动测量范围 | 50.00mm |
| Y轴移动测量范围 | 13.00mm |
| 测微器分度值 | 0.01mm |
| 测量台转动范围 | 不限 |
| 测量台刻度盘分度范围 | 0º ～ 360º |
| 测量台刻度盘之分度值 | 1 º |
| 测量台刻度盘游读数示值 | 6′ |
| 仪器示值误差 | ±（5+L/15）微米 L—被测件长度(mm) |
| 环境温度变化 | (20 ± 3) ºC |
| 测量台与物镜间最大距离 | 80mm |
| 测量工作台直径 | 120mm |
| 仪器外形尺寸 | 325 × 262 × 220 （mm） |
| 包装尺寸 | 375×285×250（mm） |
| 仪器重量 | 10.5kg |
适用领域：广泛应用于机械制造、模具加工、电子元件生产、钟表仪器、轻工纺织以及科研院所和大专院校实验室。
典型用途：用于精密零件的几何尺寸检测（如孔距、线宽）、角度样板的校准、刀具刃口角度测量、印刷电路板线路检查、纺织纤维细度观察以及金属矿石标本的金相初步分析。
标准配置：主机底座、精密测量工作台、立柱、显微镜主体、10X带十字分划板目镜、2.5X及10X物镜组、测微手轮、角度刻度盘及游标读数装置。
工作原理：利用光学显微镜的放大成像原理，将被测物体轮廓清晰成像于目镜分划板上。通过移动精密丝杆驱动的工作台，使被测特征与分划板十字线对准，读取X/Y轴位移量或旋转角度，从而计算出物体的几何参数。
操作提示：使用前请确保仪器放置在稳固的工作台上，并调整水平。测量时请轻柔转动手轮，避免冲击导致丝杆间隙误差。定期清洁光学镜片表面灰尘，并在导轨处涂抹少量防锈润滑油以保持运动顺畅。建议在标准环境温度下使用以获得最佳测量精度。
A：上光六厂15J测量显微镜是一款通用型光学计量仪器，集长度测量、角度测定与显微观察于一体。它广泛应用于机械制造、模具加工、电子元件生产及科研教学领域。典型用途包括精密零件的二维坐标测量（如孔径、键槽、线宽）、360度任意角度测量（如样板、刀具刃口），以及材料表面质量评估、金相组织初步观察和纺织纤维检验等。
A：该仪器的总放大倍数为25X-100X，其中显微镜放大倍数为100X。配备的目镜为10X带十字尺（焦距25.00mm），物镜为10X/0.25（焦距17.13mm）。在100X放大倍数下，其视场直径为1.40mm，工作距离为7.81mm，能够满足高倍观察与精准瞄准的需求。
A：线性测量时，通过高精度测微螺杆驱动工作台在X轴（范围50.00mm）和Y轴（范围13.00mm）移动，结合目镜十字线对准被测特征，测微器分度值为0.01mm，可直接读取位移量。角度测量时，利用测量台不限范围的转动功能，配合0º～360º的刻度盘（分度值1º）及游标读数装置（示值6′），可对工件进行任意角度的精确测定。
A：为保持仪器性能，建议将环境温度控制在(20 ± 3) ºC范围内。日常需定期清洁光学镜片表面灰尘，避免指纹和油污影响成像。在机械传动部分，如导轨处应涂抹少量防锈润滑油以保持移动平滑无滞涩。此外，仪器应放置在稳固的工作台上并调整水平，操作时请轻柔转动手轮，避免冲击导致丝杆间隙误差。
A：仪器的示值误差标准为±（5+L/15）微米，其中L为被测件长度(mm)。物理规格方面，仪器外形尺寸为325 × 262 × 220 mm，重量为10.5kg，测量工作台直径为120mm，测量台与物镜间最大距离为80mm。包装尺寸为375×285×250mm，便于运输与存放。
