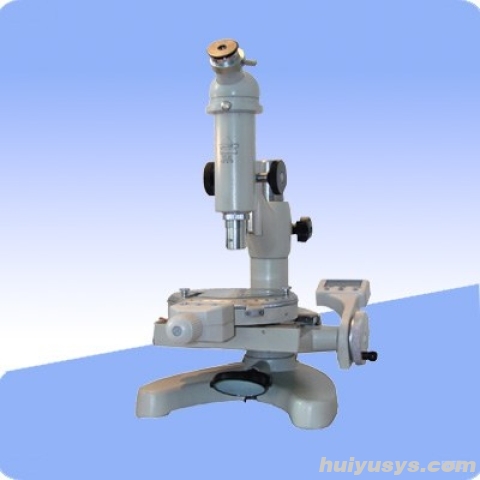

上光六厂15JE数显测量显微镜是一款专为精密测量与微观观察设计的光学仪器。该设备集成了直角坐标长度测量、旋转角度测量及表面形貌观察三大核心功能，能够直接读出测量结果，显著提升了检测效率。
凭借其高稳定性光学系统与精密机械工作台，该显微镜广泛适用于工业计量、模具制造、印刷制版及纺织纤维检验等领域。其结构设计科学合理，操作简便，既可作为专用量具使用，也可作为高倍观察显微镜，满足多样化的精密检测需求。
✓ 多功能集成：支持长度、角度测量及表面观察，一机多用，适应性强。
✓ 直观读数：配备数显或精密刻度读取装置，减少人为读数误差，提升检测效率。
✓ 精密光学成像：采用高质量物镜与目镜组合，成像清晰，视场均匀，细节还原度高。
✓ 灵活工作台：支持多轴移动与360度旋转，可应对复杂几何形状零件的全方位测量。
✓ 结构稳固耐用：机身设计紧凑坚固，抗干扰能力强，确保长期使用的测量稳定性。
1. 直角坐标精密测长：通过X、Y轴移动测量系统，可精确测定孔径、基面距离、刻线宽度、键槽及狭缝宽度等线性尺寸。配合十字尺目镜，实现对微小特征的精准对准与测量。
2. 360度旋转角度测量：测量台支持无限位旋转，结合高精度刻度盘与游标读数，可对刻度盘、样板、量规及钻孔模板进行全方位角度测定，满足复杂零件的角度公差检测需求。
3. 高倍率微观观察：作为观察显微镜使用时，可通过比较法检查工作表面光洁度，鉴定冶金矿石标本，或用于印刷照相制版的质量检验，提供清晰的微观视野。
4. 宽范围变倍观测：光学系统提供多档放大倍数，用户可根据被测物体大小及细节要求灵活切换，兼顾大视场搜索与高倍率细节分辨，提升检测灵活性。
5. 人性化操作设计：仪器整体布局合理，调焦手轮与移动手轮触感顺滑，工作距离适中，便于放置不同高度的被测工件，降低操作疲劳感，提升长时间工作的舒适度。
| 项目 | 参数 |
|---|---|
| 总放大倍数 | 25X-100X |
| 目镜 | 10X 带十字尺 焦距：25.00mm |
| 物镜 | 10X/0.25 焦距：17.13mm |
| 显微镜放大倍数 | 100X |
| 工作距离 | 7.81mm |
| 视场直径 | 1.40mm |
| X轴移动测量范围 | 50.00mm |
| Y轴移动测量范围 | 13.00mm |
| 测微器分度值 | 0.01mm |
| 测量台转动范围 | 不限 |
| 测量台刻度盘分度范围 | 0º ～ 360º |
| 测量台刻度盘之分度值 | 1 º |
| 测量台刻度盘游读数示值 | 6′ |
| 仪器示值误差 | ±（5+L/15）微米 L—被测件长度(mm) |
| 环境温度变化 | (20 ± 3) ºC |
| 测量台与物镜间最大距离 | 80mm |
| 测量工作台直径 | 120mm |
| 仪器外形尺寸 | 325 × 262 × 220 （mm） |
| 包装尺寸 | 375×285×250（mm） |
| 仪器重量 | 10.5kg |
适用领域：精密机械制造、模具加工、钟表仪器、印刷制版、纺织工业、冶金地质及科研院所。
典型用途：用于测定各种零件的孔径、孔距、刻线宽度、键槽尺寸；对样板、量规及复杂几何零件进行角度测量；利用比较法检查表面光洁度；鉴定矿石标本及检验纺织纤维形态。
标准配置：主机底座、精密测量工作台（含X/Y轴移动机构及旋转刻度盘）、光学镜筒（含目镜与物镜）、照明光源系统及防尘罩。
工作原理：利用光学透镜组将被测物体放大成像于目镜分划板上，通过移动工作台使被测特征与分划板刻线对齐，读取工作台位移量或旋转角度，从而获得精确的几何尺寸数据。
操作提示：使用前请确保仪器放置在稳固无振动的工作台上，并调整水平。测量前需清洁被测件表面，避免灰尘影响成像清晰度及测量精度。定期校准仪器示值误差，以确保长期测量的准确性。
A：上光六厂15JE数显测量显微镜集直角坐标长度测量、旋转角度测量及表面形貌观察于一体。它广泛适用于工业计量、模具制造、印刷制版及纺织纤维检验等领域，可用于测定孔径、基面距离、刻线宽度、键槽及狭缝宽度等线性尺寸，也可对样板、量规进行360度全方位角度测定，或通过比较法检查工作表面光洁度。
A：该仪器的总放大倍数为25X-100X，其中显微镜放大倍数为100X。配备的目镜为10X带十字尺（焦距25.00mm），物镜为10X/0.25（焦距17.13mm）。在100X放大倍数下，其视场直径为1.40mm，工作距离为7.81mm，测量台与物镜间最大距离可达80mm。
A：长度测量通过移动X轴（范围50.00mm）和Y轴（范围13.00mm）工作台，利用测微器（分度值0.01mm）使被测特征与目镜十字尺对齐并读数。角度测量则利用支持不限转动范围的测量台，结合0º～360º刻度盘（分度值1º）及游标读数示值（6′）进行精确对准和读取。操作时需确保环境温度在(20 ± 3) ºC范围内以保证精度。
A：使用前请确保仪器放置在稳固无振动的工作台上并调整水平。测量前需清洁被测件表面，避免灰尘影响成像清晰度及测量精度。由于仪器示值误差为±（5+L/15）微米（L为被测件长度mm），建议定期校准仪器以维持长期测量的准确性。此外，注意保持光学部件清洁，使用后建议覆盖防尘罩。
A：上光六厂15JE数显测量显微镜的仪器外形尺寸为325 × 262 × 220 mm，测量工作台直径为120mm。仪器净重为10.5kg。其包装尺寸为375×285×250 mm，便于运输和存储。
