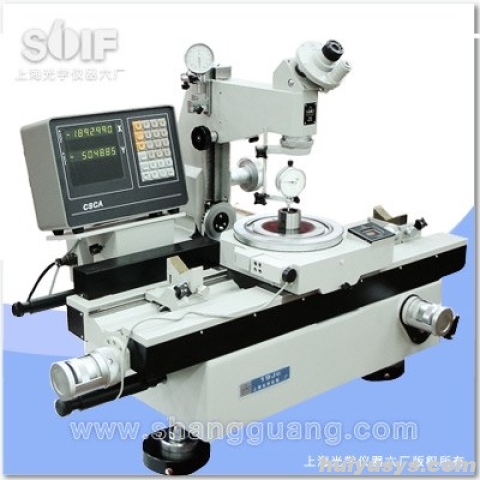

19J系列万能工具显微镜是计量领域的经典机型，集多种几何量检测手段于一体。该仪器具备功能全面、测量精度高、操作便捷及结构坚固耐用等显著特点，能够胜任复杂的精密测量任务。
作为精密机械行业的常规检测装备，它不仅是各级技术监督局和计量检测机构进行有效量值传递与溯源的重要依据，同时也广泛应用于科研院所及高校教学领域，是进行精密零部件几何参数测量的得力助手。
✓ 全能几何量检测：涵盖长度、角度、螺纹、轮廓等多种几何参数的综合测量能力。
✓ 高精度计量标准：符合严格的环境温度要求下的高精度指标，满足计量级检测需求。
✓ 多样化观测系统：配备测角目镜、轮廓目镜及双像目镜，适应不同工件的瞄准与测量。
✓ 稳固机械结构：重型机身设计配合精密导轨，确保长期使用的稳定性与耐用性。
✓ 广泛适用性：支持顶针架、V形架等多种附件，适用于轴类、板类及复杂形状零件。
1. 多坐标精密测量：仪器拥有大行程的X、Y坐标移动平台，配合高分辨率的读数系统，可实现对工件平面尺寸的精确测量。立臂可倾斜设计，便于螺旋面或特殊角度工件的检测。
2. 多角度与轮廓分析：内置测角目镜支持全圆周角度测量，轮廓目镜则专用于螺纹牙型角、圆弧半径等复杂轮廓参数的比对与测量，分度精细，读数直观。
3. 双像合像技术：采用双像目镜进行边缘对准，通过光学合像原理消除视差，显著提高瞄准精度，特别适用于微小尺寸或不规则边缘的精密定位。
4. 灵活的光学配置：提供多种放大倍率的物镜组合，结合反射光照明系统，可根据被测件的大小和精度要求选择合适的视场与工作距离，确保成像清晰。
6. 丰富的附件支持：标配及选配包括顶针架、高顶针架、V形架等，能够稳固夹持各类轴类、杆类及大型工件，扩展了仪器的测量范围和适用场景。
| 项目 | 参数 |
|---|---|
| X、Y坐标测量范围 | 200*100mm |
| X、Y坐标分度值 | 0.0005mm(19JPC型) |
| 瞄准显微镜升降行程 | 120mm |
| 立臂倾斜范围 | 左右各15度 |
| 角度测量范围 | 360度 |
| 测角目镜分度值 | 1分 |
| 轮廓目镜角度测量范围 | ±7度 |
| 普通螺纹螺距 | t0.25~6毫米 |
| 梯形螺纹螺距 | t2~20毫米 |
| 测量力 | 8 - 14g |
| 最大测量深度 | 15㎜ |
| 玻璃台面尺寸 | 215×130㎜ |
| 顶针架最大夹持直径 | φ100㎜ |
| 高顶针架最大夹持直径 | Φ180mm |
| 外型尺寸 | 980 *1020*640 |
| 重量 | 约250㎏ |
适用领域：精密机械制造、计量检测中心、质量监督检验机构、科研院所、高等院校实验室。
典型用途：用于测量各种复杂零件的长度、角度、螺纹参数（如螺距、牙型角）、轮廓形状（如圆弧半径），以及轴类零件的外径、锥度等几何量。
标准配置：主机底座、立柱、瞄准显微镜主体、测角目镜、轮廓目镜、双像目镜、物镜组（1x, 3x, 5x）、玻璃工作台、顶针架、V形架、照明光源系统。
工作原理：基于光学成像与机械坐标测量相结合的原理。通过反射光照明照亮被测物体，经物镜放大后成像于目镜分划板上，利用目镜中的刻线或影像进行瞄准，同时读取X、Y坐标轴的位移量或角度盘的旋转量，从而获得被测几何参数。
操作提示：仪器对工作环境温度有较高要求（建议20℃±2℃），测量前需确保仪器与被测件温度平衡。使用不同目镜时需注意对应的放大倍数与视场范围，定期校准光学系统以保证测量精度。
A：19JC万能工具显微镜集多种几何量检测手段于一体，广泛应用于精密机械制造、计量检测机构、科研院所及高校教学。它主要用于测量复杂零件的长度、角度、螺纹参数（普通螺纹螺距t0.25~6毫米，梯形螺纹螺距t2~20毫米）以及轮廓形状等几何量，是进行精密零部件几何参数测量的得力助手。
A：该仪器的X、Y坐标测量范围为200*100mm。关于分度值，19JPC型的X、Y坐标分度值为0.0005mm。此外，其测角目镜分度值为1分，角度测量范围可达360度，能够满足高精度的计量级检测需求。
A：仪器支持多种附件以适配不同工件。使用标准顶针架时，最大夹持直径为φ100㎜；若使用高顶针架，最大夹持直径可扩展至Φ180mm。同时，玻璃台面尺寸为215×130㎜，最大测量深度为15㎜，可灵活应对各类轴类及板类零件。
A：由于仪器对工作环境温度有较高要求，建议在20℃±2℃的环境下使用，并确保测量前仪器与被测件温度平衡以消除热变形影响。此外，应定期校准光学系统，保持导轨清洁，并注意测量力控制在8 - 14g之间，以保护精密机械结构并确保持续的高精度测量。
A：该仪器外型尺寸为980 *1020*640，重量约250㎏，属于重型机身设计。鉴于其重量较大且结构精密，售后安装时需确保放置平台稳固平整，能够承受相应重量。立臂倾斜范围为左右各15度，瞄准显微镜升降行程为120mm，安装调试时需检查各运动部件是否顺畅，以保证长期使用的稳定性与耐用性。
