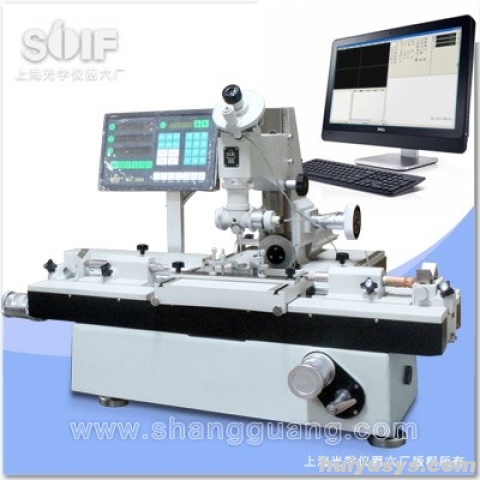

19JPC型万能工具显微镜是上光六厂研制的高精度多用途光学计量仪器。该设备采用有限远光学系统与反射光照明，配备三目镜筒及标准C口，支持多种物镜与目镜组合，满足复杂几何量的精密测量需求。
仪器具备大行程坐标测量能力，集成测角、轮廓及双像目镜功能，适用于螺纹、样板、刀具及精密零件的尺寸与角度检测。其稳固的机械结构与高精度的光学成像系统相结合，确保了在计量室及生产车间环境下的长期稳定运行，是工业精密检测的理想装备。
✓ 多功能测量系统：集成坐标、角度、轮廓及双像测量功能，一机多用，满足多样化检测需求。
✓ 高精度光学成像：采用有限远光学系统与高质量物镜组，成像清晰锐利，边缘分辨力强。
✓ 灵活扩展接口：标配三目镜筒及标准C口，可无缝连接摄像系统，实现数字化图像采集与分析。
✓ 大范围坐标行程：X、Y轴拥有宽裕的测量行程，配合精密玻璃尺，适合中大型零件的整体检测。
✓ 专业螺纹检测：配备专用螺纹分划板，支持普通及梯形螺纹的多参数快速比对与测量。
1. 精密坐标测量能力：仪器拥有宽敞的X、Y轴测量行程，配合高分辨率读数系统，可实现对零件长度、宽度及孔距等线性尺寸的精确测定。其稳定的导轨结构保证了长距离移动时的直线度与定位精度。
2. 多角度与轮廓分析：通过更换测角目镜或轮廓目镜，用户可进行360度全方位角度测量及微小轮廓形状分析。特别适用于样板、凸轮及复杂曲线工件的几何参数检测，操作直观便捷。
3. 双像合像测量技术：利用双像目镜的光学分裂原理，无需移动工作台即可通过旋转鼓轮完成尺寸比对测量。该方法有效消除了阿贝误差，显著提高了狭小空间或特定特征点的测量效率与准确性。
4. 强大的螺纹检测功能：内置专用的螺纹分划板，覆盖广泛的螺距范围，支持普通螺纹与梯形螺纹的中径、螺距及牙形角测量。结合影像法，可快速判断螺纹加工质量，适用于刀具与紧固件行业。
5. 数字化成像扩展：预留标准C型接口，可适配高清工业相机与图像处理软件。支持实时图像显示、拍摄、录像及屏幕标尺测量，便于检测数据的记录、存档及远程协作分析，提升现代化管理水平。
| 项目 | 参数 |
|---|---|
| 光学系统 | 有限远光学系统 |
| 观察方法 | 三目镜筒/标准C口 |
| 光学方式 | 反射光照明 |
| 物镜放大倍数标志值 | 1x 3x 5x |
| 总放大倍数(用测角或轮廓目镜) | 10x 30x 50x |
| 总放大倍数(用双像目镜) | 15x 42x 65x |
| X、Y坐标测量范围 | 200*100mm |
| X、Y坐标分度值 | 0.0005mm(19JPC型) |
| 瞄准显微镜升降行程 | 120mm |
| 立臂倾斜范围 | 左右各15度 |
| 角度测量范围(测角目镜) | 360度 |
| 角度测量范围(轮廓目镜) | ±7度 |
| 普通螺纹螺距 | t0.25~6毫米 |
| 梯形螺纹螺距 | t2~20毫米 |
| 测头直径 | Φ3±0.1mm |
| 测量力 | 8 - 14g |
| 最大测量深度 | 15㎜ |
| 玻璃台面尺寸 | 215×130㎜ |
| 顶针架最大夹持直径 | φ100㎜ |
| 高顶针架最大夹持直径 | Φ180mm |
| 仪器精度(X、Y坐标 0级) | （1+ L/100）um |
| 测角目镜测量角度的最大不准确度 | 不大于1分 |
| 外型尺寸 | 980 *1020*640 |
| 重量 | 约250㎏ |
适用领域：广泛应用于机械制造、模具加工、航空航天、汽车零部件及科研院所的计量实验室。
典型用途：适用于各种复杂零件的长度、角度、形状及位置公差检测；特别擅长于螺纹环规、塞规、刀具、样板、凸轮、齿轮及冲压件的精密测量与质量控制。
标准配置：主机底座与立柱、精密玻璃工作台、主显微镜主体、三目观察筒、一套物镜（1x/3x/5x）、测角目镜、轮廓目镜、双像目镜、顶针架、V形架及照明光源系统。
工作原理：基于光学影像法与机械坐标测量相结合的原理。通过高倍率物镜将被测物体轮廓成像于分划板上，利用工作台的精密移动读取坐标值，或通过目镜分划板直接比对角度与轮廓，实现非接触式高精度测量。
操作提示：仪器属于精密光学设备，建议安置在温度受控、无振动且无尘的环境中。使用前需确保被测件与仪器温度平衡，操作时请轻缓移动手轮，避免冲击导轨，定期清洁光学表面以保持最佳成像质量。
A：该仪器是高精度多用途光学计量仪器，广泛应用于机械制造、模具加工及科研领域。它特别适用于螺纹（普通及梯形）、样板、刀具、凸轮、齿轮及精密零件的尺寸与角度检测。通过集成坐标、角度、轮廓及双像测量功能，可满足复杂几何量的精密测量需求。
A：19JPC型的X、Y坐标测量范围为200*100mm，坐标分度值为0.0005mm。在X、Y坐标0级精度下，其仪器精度为（1+ L/100）um。此外，瞄准显微镜升降行程为120mm，最大测量深度为15㎜。
A：仪器内置专用的螺纹分划板，支持影像法快速比对。它可以测量普通螺纹螺距t0.25~6毫米，以及梯形螺纹螺距t2~20毫米。操作时，通过更换相应的目镜（如测角或轮廓目镜），结合工作台的精密移动，可对螺纹的中径、螺距及牙形角进行精确测定。
A：由于仪器重约250㎏且属于精密光学设备，应安置在温度受控、无振动且无尘的环境中。使用前需确保被测件与仪器温度平衡。操作时请轻缓移动手轮，避免冲击导轨。此外，需定期清洁光学表面（如物镜和目镜），以保持最佳成像质量，防止灰尘影响测量精度。
A：仪器采用有限远光学系统与反射光照明，配备三目镜筒及标准C口，可连接摄像系统。物镜放大倍数标志值为1x、3x、5x。使用测角或轮廓目镜时，总放大倍数为10x、30x、50x；使用双像目镜时，总放大倍数为15x、42x、65x。
