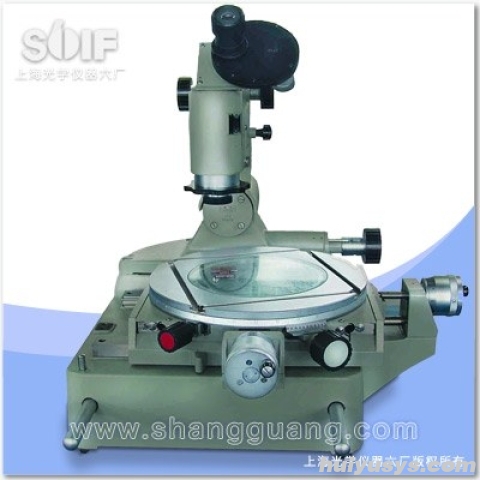

JGX-2大型工具显微镜是一种以影象法作为测量基础的精密光学测量仪器，配合测刀亦可采用轴切法进行更高精度的测量。该仪器设计灵活，配备多种附件以扩展测量项目，并提供不同的放大倍率组合，确保对微小工件也能实现精确测定。
此外，通过在仪器上配装附加的投影设备，JGX-2还可兼具轮廓投影仪的功能，极大地提升了其在复杂几何形状检测中的适用性。作为一款多功能计量设备，它广泛适用于机械制造、模具加工及精密零部件的质量控制环节，是实验室及生产车间不可或缺的高精度检测工具。
✓ 双重测量模式：支持影象法与轴切法两种测量方式，适应不同精度与工况需求，提升测量灵活性。
✓ 多功能扩展能力：丰富的附件系统可显著增加测量项目，并可升级为轮廓投影仪，一机多用。
✓ 多倍率光学系统：配备多档物镜放大倍率，兼顾大视场观察与微小细节的高倍率精准捕捉。
✓ 全方位角度测量：具备全圆周旋转工作台及可倾斜立柱，支持复杂角度与螺旋参数的全面检测。
✓ 稳固精密结构：优化的光路与机械结构设计，保证在大行程移动下的稳定性与重复定位精度。
1. 高精度影像与轴切测量：仪器基于光学投影原理，通过高清晰度成像系统对待测工件进行非接触式轮廓比对。结合专用测刀，可采用轴切法消除螺纹牙型角误差，实现更高等级的尺寸与形位公差测量。
2. 灵活的变倍光学观察：内置多组物镜组合，用户可根据工件大小与细节要求切换总放大倍数。低倍率提供广阔视场便于定位，高倍率则聚焦微小特征，确保从宏观轮廓到微观瑕疵均能清晰呈现。
3. 多维坐标与角度定位：配备精密纵向与横向移动机构，支持大范围行程测量。圆工作台可实现全角度旋转，配合测角目镜，能够轻松完成回转体零件的角度分度与螺旋升角等复杂几何量的测定。
4. 强大的工件装夹适应性：提供顶针架与V型支架等多种装夹方案，既能满足细长轴类零件的两端支撑测量，也能稳固装夹较大直径的盘类或异形工件，确保测量过程中的刚性与稳定性。
5. 可选配投影功能：通过加装附加投影装置，仪器可转换为轮廓投影模式，将工件轮廓放大投射至屏幕，特别适用于样板、凸轮、刀具等复杂轮廓的快速比对与检验，拓展了应用场景。
| 项目 | 参数 |
|---|---|
| 纵向移动测量范围 | 应用测微螺杆及量块：0-150mm |
| 横向移动测量范围 | 应用测微螺杆及量块：0-50mm |
| 圆工作台直径 | 280mm |
| 圆工作台旋转角度范围 | 0-360° |
| 显微镜立杆侧向倾斜角度范围 | ±12° |
| 测角目镜分度范围 | 0-360° |
| 轮廓目镜分度范围 | ±7° |
| 物镜至工作台间最大的间距 | ≈200mm |
| 光轴中心至立柱间最大间距 | ≈166mm |
| 顶针架装夹工件的最大长度 | 直径≤ф85mm的工件：235mm |
| V型支架装夹工件的最大直径 | 130mm |
| 物镜放大倍率/总放大倍数/工作距离/视场直径 | 5X / 50X / ≈49mm / ≈4.2mm |
| 仪器外形尺寸 | 长*宽*高（900*600*550mm） |
| 仪器与外包装重量 | 150公斤 |
适用领域：广泛应用于机械制造、汽车零部件、航空航天、模具制造及精密五金加工等行业的质量检测部门。
典型用途：主要用于测量各种复杂形状零件的长度、角度、轮廓形状；特别适用于螺纹中径、螺距、牙型角的精密测量，以及齿轮、凸轮、样板、刀具等回转体或非回转体工件的几何参数检测。
标准配置：主机底座与立柱系统、主显微镜筒、多倍率物镜组、测角目镜、轮廓目镜、圆形旋转工作台、顶针架、V型支架、照明光源系统及基础操作工具。
工作原理：利用光学投影原理，通过光源照亮被测工件，经物镜放大后成像于目镜分划板或投影屏上。通过移动工作台使工件轮廓与目镜中的标准刻线或轮廓图进行比对，结合精密丝杠读数系统，计算出工件的实际几何尺寸。
操作提示：使用前请确保仪器水平放置并预热光源；测量螺纹等复杂零件时，需根据工件特性选择合适的装夹方式（顶针或V型架）；切换物镜倍率后，请重新校准焦距与视场中心，以保证测量数据的准确性。
A：该仪器是一种以影象法为基础，配合测刀也可采用轴切法的精密光学测量仪器。它广泛适用于机械制造、模具加工及精密零部件的质量控制，主要用于测量复杂形状零件的长度、角度、轮廓形状，特别适用于螺纹中径、螺距、牙型角以及齿轮、凸轮、样板、刀具等工件的几何参数检测。此外，配装附加投影设备后，还可兼具轮廓投影仪功能。
A：根据技术参数，JGX-2在应用测微螺杆及量块时，纵向移动测量范围为0-150mm，横向移动测量范围为0-50mm。
A：使用顶针架装夹时，针对直径≤ф85mm的工件，最大装夹长度为235mm；使用V型支架装夹时，工件的最大直径为130mm。请根据工件实际尺寸选择合适的装夹方式以确保测量稳定性。
A：使用前请确保仪器水平放置并预热光源。光学镜片表面应保持清洁，避免手指直接触摸，如有灰尘需用专用擦镜纸轻轻擦拭。圆工作台旋转角度范围为0-360°，显微镜立杆侧向倾斜角度范围为±12°，操作时应轻柔旋转，避免强行超出限位导致机械损伤。切换物镜倍率后，建议重新校准焦距与视场中心以保证精度。
A：JGX-2大型工具显微镜的外形尺寸为长900mm、宽600mm、高550mm，仪器与外包装总重量为150公斤。由于仪器较重且属于精密光学设备，建议放置在稳固、无振动的工作台上，并预留足够的操作空间以便于纵向（最大间距约166mm）和横向的移动测量。
