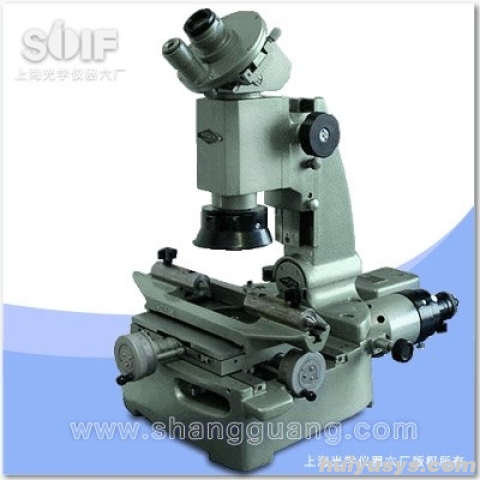

JGX-1型小型工具显微镜是以影像法为测量原理的具有繁用性的精密光学计量仪器之一。该设备具备宽广的测量范围，性能精确可靠且操作便捷，专为满足精密机械制造与工具制造工业的高标准检测需求而设计。
作为车间计量与质量控制的重要工具，它能够通过光学投影与显微观察相结合的方式，对复杂几何形状的工件进行非接触式测量，确保了检测过程的高效性与准确性，是各类精密零件加工中不可或缺的检测手段。
✓ 精密光学成像：采用高质量光学系统，提供清晰锐利的影像，确保微小细节的可观测性。
✓ 多功能测量能力：支持纵向、横向及角度等多维度测量，适应复杂工件的检测需求。
✓ 操作简便直观：人性化设计的机械结构与读数系统，降低了操作门槛，提升工作效率。
✓ 结构稳固可靠：坚固的机身设计与精密导轨配合，保证长期使用的稳定性与重复精度。
✓ 广泛适用性：特别适用于刀具、量具、冲压件等精密机械零部件的尺寸与形状误差检测。
1. 影像法测量原理：利用光学投影将工件轮廓放大成像，通过目镜或投影屏进行比对测量，有效避免接触式测量可能造成的工件损伤，特别适合薄壁或软质材料。
2. 多自由度调整机构：配备可倾斜的显微镜立柱与可旋转的测角目镜，能够灵活调整观测角度，方便对螺旋线、齿轮齿形及复杂轮廓进行精确对准与测量。
3. 高精度读数系统：集成精密测微螺杆与高分辨率鼓轮，配合专用量块可实现不同范围的行程测量，确保线性尺寸测量的准确度与分辨率满足精密加工要求。
4. 灵活的工件装夹：标配顶针架与工作台，支持轴类零件的顶针测量以及板类零件的平台测量，最大允许工件长度与直径覆盖范围广，适应多种规格样品。
5. 模块化扩展能力：仪器结构设计考虑了扩展性，可根据需要配置投影设备或其他附件，进一步提升检测效率与可视化效果，满足不同场景下的应用需求。
| 项目 | 参数 |
|---|---|
| 类型 | JGX-1 |
| 测微鼓轮的分度值 | 0.01mm |
| 测角目镜中的角度分度值 | 1' |
| 轮廓目镜中的角度分度值 | 10’ |
| 立杆倾斜度尺的分度值 | 1° |
| 纵向行程(应用测微螺杆) | 0-25mm |
| 纵向行程(应用测微螺杆及量块) | 0-75mm |
| 横向行程(应用测微螺杆) | 0-25mm |
| 测角目镜角度分度范围 | 0-360° |
| 轮廓目镜角度分度范围 | ±7° |
| 显微镜立柱侧向倾斜范围 | ≈±12° |
| 显微镜悬臂伸出长度 | ≈83mm |
| 工作台和物镜之间距离 | 最大130mm |
| 顶针架所允许的工件长度(不大于ф25的工件) | 最长220mm |
| 顶针架所允许的工件长度(不大于ф55的工件) | 最长100mm |
| 外形尺寸(宽*长) | 350mm*600mm |
| 外形尺寸(无投影设备时之高) | 530mm |
| 外形尺寸(有投影设备时之高) | 730mm |
| 仪器重量 | 20KG |
| 投影设备重量 | 5.5KG |
适用领域：广泛应用于精密机械制造、工具制造、模具加工、汽车零部件生产以及科研院所的计量实验室。
典型用途：主要用于测量各种复杂形状零件的长度、角度、轮廓形状；检测螺纹的中径、螺距、牙型角；校验样板、量规、刀具（如铣刀、钻头、丝锥）的几何参数；以及进行精密孔距与坐标位置的测定。
标准配置：主机底座、精密工作台、显微镜主体（含目镜与物镜）、测微鼓轮读数装置、顶针架、立柱倾斜机构。可选配投影屏装置以增强观测体验。
工作原理：光源发出的光线经聚光镜照亮被测工件，通过物镜将工件轮廓放大并成像于目镜分划板或投影屏上。操作者移动工作台，使工件影像与目镜中的基准线或轮廓模板重合，通过读取测微螺杆的移动量或角度刻度盘数值，获得工件的几何尺寸。
操作提示：使用前需调整光源亮度以获得最佳对比度；测量时应确保工件清洁并无毛刺；在进行角度测量时，需仔细调节目镜视度以消除视差；定期校准测微螺杆零位以保证测量精度。
A：该仪器是以影像法为测量原理的精密光学计量仪器，广泛应用于精密机械制造与工具制造工业。主要用于非接触式测量复杂几何形状工件的长度、角度及轮廓，特别适用于刀具（如铣刀、钻头）、量具、冲压件、螺纹中径、螺距、牙型角以及精密孔距与坐标位置的检测。
A：JGX-1的测微鼓轮分度值为0.01mm。在行程方面，应用测微螺杆时，纵向行程为0-25mm，横向行程为0-25mm；若应用测微螺杆及量块，纵向行程可扩展至0-75mm。
A：顶针架所允许的工件长度取决于工件直径：对于直径不大于ф25的工件，最长允许220mm；对于直径不大于ф55的工件，最长允许100mm。
A：使用前需调整光源亮度以获得最佳对比度，并确保工件清洁无毛刺以免损伤工作台或影响成像。在进行角度测量时，需仔细调节目镜视度以消除视差。此外，应定期校准测微螺杆零位，并保持仪器存放环境干燥清洁，避免光学镜片受潮或沾染灰尘。
A：仪器外形尺寸宽*长为350mm*600mm。高度方面，无投影设备时为530mm，有投影设备时为730mm。仪器本体重量为20KG，若配置投影设备，其重量为5.5KG。
