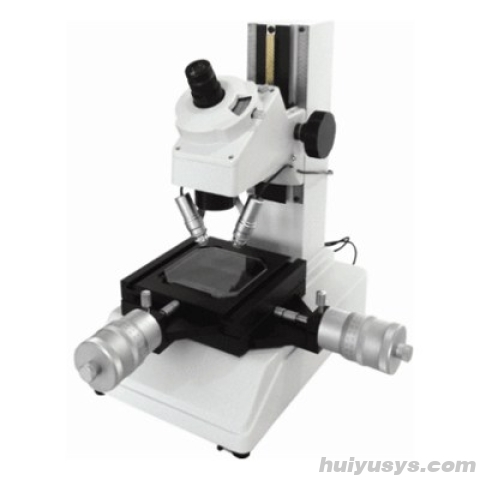

IM小型工具显微镜是以影象法为测量基础的光学精密计量仪器，具备广泛的测量范围与可靠的精度，操作便捷。该仪器专为精密机械制造与工具制造行业设计，能够满足多样化的几何量检测需求。
它不仅支持在直角坐标系中进行长度测定，还能精确测定各类工具的角度及螺纹的多项参数。此外，该仪器具备轮廓比较功能，并可作为观察显微镜检查表面光洁度。通过配置特殊附件，可适应形状复杂或微小工件的测定，是工业计量领域的理想选择。
✓ 多功能计量平台：集长度、角度、螺纹参数测定及轮廓比较于一体，满足多种精密检测需求。
✓ 高精度光学系统：采用优质光学组件，确保成像清晰，测量结果准确可靠。
✓ 灵活扩展能力：支持装置特殊设备与附件，并可变换放大倍数，适应复杂工件检测。
✓ 双重照明模式：配备透射照明与倾斜反射照明，满足不同材质与形态工件的观察需求。
✓ 人性化操作设计：手动聚焦方式配合精密读数装置，操作简便，提升工作效率。
1. 多维几何量测定：支持在直角坐标中精确测定长度，并能对螺纹车刀、铣刀、冲床工具、量规及样板等工具的角度进行高精度测量，适用于多种几何要素的检测。
2. 全面螺纹参数分析：具备专业的螺纹测定能力，可测定螺纹的中径、外径、内径、螺距、螺形角以及螺纹形状等关键参数，确保螺纹加工质量。
3. 轮廓比较与观察：支持将预先画好的轮廓与投影轮廓进行比较，直观判断工件形状偏差；同时可作为观察显微镜使用，用于检查表面光洁度及类似微观特征。
4. 复杂工件适配性：通过装置特殊设备与附件，并变换不同的放大倍数，仪器能够轻松应对形状复杂或微小工件的测定任务，扩展了应用边界。
5. 优化照明与聚焦：采用手动聚焦方式，适应不同高度工件；照明系统包含带绿色滤光片的透射照明及单灯倾斜反射照明，提供最佳对比度以辅助精准测量。
| 项目 | 参数 |
|---|---|
| 显微镜总放大率 | 30X |
| 目镜 | 15 |
| 测量精度 | 0.01mm |
| 读数装置测微头移动量 | 25mm(1") |
| 读数手轮格值 | 0.002mm(0.0001") |
| 测角目镜分划值 | 6′ |
| 工件最大高度 | 110mm |
| 光源 | 24V2W |
| 重量 | 15kg |
适用领域：精密机械制造、工具制造、模具加工、质量检测实验室。
典型用途：螺纹车刀、铣刀、冲床工具、量规、样板的角度与尺寸测定；螺纹中径、外径、内径、螺距及形状检测；微小工件或复杂形状工件的轮廓比较与表面光洁度检查。
标准配置：主机底座、立柱、显微镜筒、目镜组、工作台、透射照明系统（含绿色滤光片）、倾斜反射照明光源。
工作原理：基于影象法测量原理，通过光学系统将工件轮廓放大投影，利用十字线或刻线板对准工件边缘，结合精密机械位移机构读取坐标数据，从而计算出长度、角度等几何参数。
操作提示：使用前请调整照明亮度以获得清晰轮廓；测量螺纹时需注意对焦平面的一致性；定期清洁光学镜片以保持成像质量；手动聚焦时请轻柔旋转旋钮以避免损坏机械结构。
A：该仪器专为精密机械制造与工具制造行业设计。它支持在直角坐标系中进行长度测定，能精确测定各类工具（如螺纹车刀、铣刀、冲床工具、量规及样板）的角度及螺纹的多项参数（中径、外径、内径、螺距、螺形角等）。此外，它还具备轮廓比较功能，并可作为观察显微镜检查表面光洁度。
A：根据技术规格，该显微镜的总放大率为30X，配备15倍目镜。其测量精度为0.01mm，读数手轮格值为0.002mm(0.0001")，测角目镜分划值为6′，能够满足高精度的几何量检测需求。
A：该仪器允许测量的工件最大高度为110mm。在读数装置方面，测微头的移动量为25mm(1")。操作时采用手动聚焦方式，并配有透射照明（含绿色滤光片）及单灯倾斜反射照明，以适应不同材质和形态工件的观察与测量。
A：为了保持成像质量和测量准确性，建议定期清洁光学镜片。在进行手动聚焦时，请轻柔旋转旋钮以避免损坏机械结构。同时，使用前应调整照明亮度以获得清晰轮廓，特别是在测量螺纹时，需注意对焦平面的一致性。
A：该IM小型工具显微镜的光源规格为24V2W，整机重量为15kg。设备标准配置包含主机底座、立柱、显微镜筒、目镜组、工作台以及透射和反射照明系统，便于在实验室或车间部署使用。
