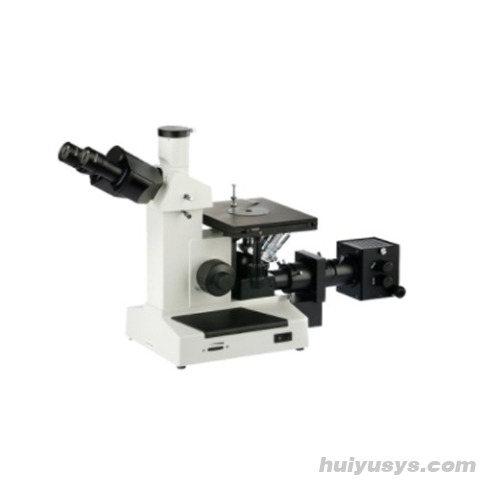

BM-4XF倒置金相显微镜是专为金属及合金材料内部微观组织分析而设计的高精度光学仪器。该设备采用倒置式光路结构，特别适用于观察表面经过抛光或蚀刻处理的金相试样，能够有效避免传统正置显微镜对样品高度的限制。
作为金属学研究、铸造、冶炼及热处理质量控制的关键工具，BM-4XF配备了长距离平场消色差物镜与三目铰链式观察筒，不仅提供了平坦宽阔的视场，还支持连接摄像系统进行图像采集与分析。其稳固的机械结构与可调卤素光源，确保了在科研教学、工厂质检等场景下获得清晰、真实的金相组织图像。
✓ 倒置式设计：专为金相试样优化，样品放置平稳，不受样品高度限制，便于观察大型或重型工件截面。
✓ 长工作距离物镜：配备长距离平场消色差物镜，提供更大的操作空间，便于进行显微硬度测试等后续操作。
✓ 三目观察系统：铰链式三目镜筒支持双目观察与顶部摄影输出切换，满足实时观测与图像记录的双重需求。
✓ 精密调焦机构：粗微动同轴调焦带限位与锁紧装置，确保聚焦精准且防止物镜碰撞样品，保护珍贵镜头与试样。
✓ 多色滤光系统：内置绿、蓝、黄多种滤色片，可根据材料特性增强对比度，提升特定组织结构的辨识度。
1. 优质平场光学系统：采用平场目镜与长距离平场消色差物镜组合，有效校正像差与场曲，确保从视场中心到边缘均能获得清晰、平坦的高分辨率图像，真实还原金属微观组织细节。
2. 灵活便捷的观察体验：三目镜筒呈30°倾斜设计，符合人体工程学，减轻长时间观察的疲劳感；铰链式结构允许用户根据瞳距进行调节，并可轻松切换光路至摄影端口进行文档记录。
3. 稳定可靠的载物平台：宽大坚固的载物台设计，配合XY方向移动尺，可平稳承载各类金相试样并进行精确的区域扫描定位，满足大范围样品观察需求。
4. 智能照明与控制：采用低电压卤素灯源，亮度连续可调，适应不同反射率材料的观察需求；配合多色滤光片插片，可进一步优化成像反差，突出晶界或特定相结构。
5. 人性化安全操作：调焦机构设有粗动张力调节与限位装置，既保证了操作的顺滑手感，又有效防止因误操作导致的物镜压碎样品事故，延长仪器使用寿命。
| 项目 | 参数 |
|---|---|
| 目镜放大倍数 | 10X |
| 目镜视场 | Φ18mm |
| 物镜类型 | 长距离平场消色差物镜 |
| 物镜放大倍数及数值孔径 | 10X(NA 0.25), 20X(NA 0.40), 40X(NA 0.65), 100X(油, NA 1.25) |
| 总放大倍率 | 100X-1000X |
| 观察筒 | 三目倒置,铰链式观察筒,30°倾斜 |
| 机械筒长 | 160mm |
| 瞳距 | 53mm-75mm |
| 载物台尺寸 | 180mm×150mm |
| 移动范围 | 15×15mm |
| 滤色片 | 绿、蓝、黄 |
| 微调格值 | 0.002mm |
| 光源 | 6V20W卤素灯 |
适用领域：广泛应用于金属材料科学、机械制造、汽车工业、航空航天材料及电子元件封装分析等领域。
典型用途：用于金属及合金的显微组织鉴别、晶粒度测定、夹杂物分析、涂层厚度观察、热处理效果评估、铸造缺陷分析以及原材料入库检验等。
标准配置：包含显微镜主体、三目镜筒、10×平场目镜（2只）、10×/20×/40×/100×(油)平场消色差物镜各1只、三目直筒管、绿/蓝/黄滤色片、载物台、6V20W卤素灯及备用保险丝、香柏油、电源线及说明书保修卡等全套附件。
工作原理：基于反射式明场照明原理，光源发出的光线经聚光镜组、物镜照射到不透明的金相试样表面，反射光再次通过物镜成像于目镜分划板处，经目镜放大后供人眼观察或相机采集。
操作提示：使用100X油镜时，请在物镜前滴加少量香柏油以匹配折射率；观察结束后请及时用专用镜头纸擦拭干净；更换滤色片时可依据样品衬度需求选择，绿色滤光片通常有助于提高黑白摄影的反差。
A：BM-4XF倒置金相显微镜专为金属及合金材料内部微观组织分析设计，特别适用于观察表面经过抛光或蚀刻处理的金相试样。它广泛应用于金属学研究、铸造、冶炼及热处理质量控制，可用于显微组织鉴别、晶粒度测定、夹杂物分析、涂层厚度观察及铸造缺陷分析等。其倒置式结构能有效避免传统正置显微镜对样品高度的限制，便于观察大型或重型工件截面。
A：该显微镜总放大倍率为100X-1000X。配备长距离平场消色差物镜，具体参数为：10X(NA 0.25)、20X(NA 0.40)、40X(NA 0.65)以及100X油镜(NA 1.25)。目镜放大倍数为10X，目镜视场为Φ18mm。机械筒长为160mm。
A：BM-4XF采用铰链式三目观察筒，呈30°倾斜设计。用户可通过调节瞳距（范围53mm-75mm）获得舒适的双目观察体验。当需要进行图像记录时，可将光路切换至顶部摄影端口，连接摄像系统进行图像采集与分析。这种设计满足了实时观测与文档记录的双重需求。
A：光源采用6V20W卤素灯，亮度连续可调。使用100X油镜时，需在物镜前滴加少量香柏油，观察结束后请务必用专用镜头纸擦拭干净，以防油污残留损坏镜头。调焦机构设有粗动张力调节与限位装置，操作时请注意防止物镜碰撞样品。此外，可根据材料特性插入绿、蓝、黄滤色片以增强对比度，绿色滤光片通常有助于提高黑白摄影的反差。
A：该显微镜配备宽大坚固的载物台，尺寸为180mm×150mm，可平稳承载各类金相试样。载物台配合XY方向移动尺，移动范围为15×15mm，支持精确的区域扫描定位。微调格值为0.002mm，确保聚焦精准，满足大范围样品观察及高精度检测需求。
