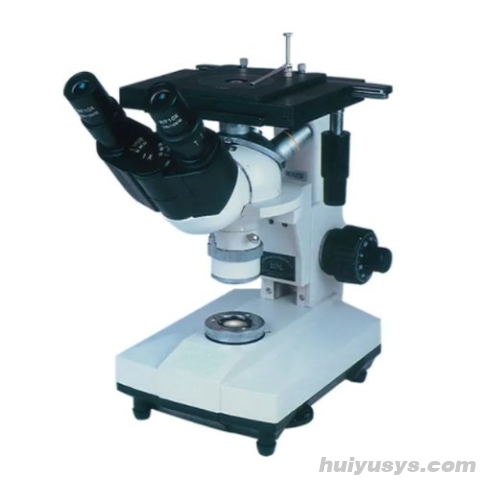

BM-4XBⅡ 双目倒置金相显微镜是专为鉴别和分析各种金属及合金组织结构而设计的专业光学仪器。该设备广泛适用于工厂生产线或专业实验室，用于进行铸件质量鉴定、原材料检验以及对材料经过热处理后的金相组织进行深入的研究与分析。
作为一款经典的倒置式金相显微镜，它结合了平场消色差光学系统与稳定的机械结构，能够有效消除像差，提供平坦、清晰的视场。其双目镜筒设计符合人体工程学，显著降低了长时间观察带来的视觉疲劳，是材料科学研究、质量控制及教学实验的理想选择。
✓ 倒置结构设计：样品表面朝下放置，便于观察大型、重型或不规则形状的金相试样，操作更加便捷稳定。
✓ 优质光学成像：配备平场消色差物镜与宽视场平场目镜，确保整个视场范围内图像清晰、边缘无畸变。
✓ 舒适双目观察：采用标准双目镜筒，瞳距可调，提供立体感强且舒适的观察体验，适合长时间工作。
✓ 精密调焦机构：同轴粗微动调焦系统设计，微调刻度精细，确保焦点定位准确，提升观察精度。
✓ 灵活照明系统：内置亮度可调的卤素光源，配合多种滤色片，可根据不同样品特性优化照明效果。
1. 倒置光路布局：该显微镜采用倒置式光路设计，物镜位于载物台下方。这种结构使得大尺寸或经过镶嵌磨抛的金相试样可以直接平稳放置在载物台上，无需受限于传统正置显微镜的工作空间限制，特别适合工业现场的大批量样品检测。
2. 平场消色差物镜组：系统配置了高数值孔径的平场消色差金相物镜。该系列物镜专门针对反射光照明优化，能够有效校正轴向色差和倍率色差，并提供平坦的像场，确保从中心到边缘的图像均保持高分辨率和对比度，真实还原金属微观组织细节。
3. 宽视场平场目镜：标配大视场平场目镜，提供了广阔的观察范围。用户可以在单次视野中观察到更多的样品区域，提高了对材料整体均匀性和局部缺陷的判断效率，同时减少了频繁移动载物台的需要。
4. 精确的机械载物系统：载物台具备较大的纵向和横向移动范围，并配有专用的样品压簧和不同孔径的载物片，能够稳固夹持各种尺寸的试样。精密的齿轮齿条传动保证了移动的平滑性与定位的准确性，便于对样品特定区域进行系统性扫描。
5. 可调节柯勒照明：内置6V卤素灯作为主光源，通过变压器实现亮度的连续无级调节。系统支持插入蓝、绿、黄及磨砂玻璃等多种滤色片，用户可根据金相组织的衬度需求调整色温和光强，从而获得最佳的显微摄影或目视观察效果。
| 项目 | 参数 |
|---|---|
| 目镜放大倍数 | 10X, 12.5X |
| 目镜视场直径 | 18mm, 15mm |
| 物镜放大倍数 | 10X, 40X, 100X（油） |
| 数值孔径 N.A | 0.25, 0.65, 1.25 |
| 机械筒长 | 160mm |
| 微动调焦调节范围 | 30mm |
| 微动调焦刻度格值 | 0.002mm |
| 载物台尺寸 | 170×135mm |
| 移动范围 | 纵向55mm，横向75mm |
| 照明灯泡 | 卤素灯 6V20W |
| 变压器输入/输出电压 | 220V/6V |
适用领域：金属材料科学、机械制造、汽车工业、航空航天材料检测、科研院所及高校实验室。
典型用途：金属及合金的显微组织观察、晶粒度测定、夹杂物分析、镀层厚度检查、铸件缺陷鉴定、热处理效果评估以及失效分析中的微观形貌研究。
标准配置：主机（含双目镜筒）、平场目镜（10×、12.5×各2只）、消色差物镜（10×、100×油浸各1只）、平场消色差金相物镜（40× 1只）、杉木油、备用卤素灯泡及保险丝、滤色片组（蓝、绿、黄、磨砂）、载物片（Φ10、Φ20）、载物台压簧、电源线、说明书、合格证及保修卡。
工作原理：基于反射光照明原理，光源发出的光线经聚光镜、孔径光阑及物镜投射到不透明的金属样品表面。光线经样品表面反射后，再次穿过物镜形成中间像，再经目镜放大被人眼观察。倒置结构使得光路从下往上照射样品底面（即磨抛面）。
操作提示：使用100X油浸物镜时，需在物镜前端与样品之间滴加少量杉木油以匹配折射率，获得最佳分辨率。观察结束后，请务必用专用镜头纸蘸取少量清洁剂擦去物镜上的油污。更换滤色片时可改变背景衬度，有助于区分不同的金相组织组成物。
A：BM-4XBⅡ双目倒置金相显微镜专为鉴别和分析各种金属及合金组织结构而设计。它广泛适用于工厂生产线或专业实验室，用于进行铸件质量鉴定、原材料检验，以及对材料经过热处理后的金相组织进行深入的研究与分析。其倒置结构特别适合观察大型、重型或不规则形状的金相试样。
A：该显微镜配备的目镜放大倍数为10X和12.5X（视场直径分别为18mm和15mm）；物镜放大倍数为10X、40X和100X（油浸），对应的数值孔径（N.A）分别为0.25、0.65和1.25。机械筒长为160mm。
A：该设备采用同轴粗微动调焦系统，微动调焦调节范围为30mm，刻度格值为0.002mm，可实现高精度焦点定位。载物台尺寸为170×135mm，移动范围为纵向55mm、横向75mm，通过精密齿轮齿条传动平滑移动，便于对样品特定区域进行系统性扫描和定位。
A：照明系统使用6V20W卤素灯，通过变压器（输入220V/输出6V）供电，亮度可调。使用100X油浸物镜后，务必用专用镜头纸蘸取少量清洁剂擦去物镜上的杉木油。此外，可根据观察需求更换蓝、绿、黄及磨砂玻璃等滤色片以优化衬度，并定期清洁光学表面以防霉变。
A：标准配置包括：主机（含双目镜筒）、平场目镜（10×、12.5×各2只）、消色差物镜（10×、100×油浸各1只）、平场消色差金相物镜（40× 1只）、杉木油、备用卤素灯泡及保险丝、滤色片组（蓝、绿、黄、磨砂）、载物片（Φ10、Φ20）、载物台压簧、电源线、说明书、合格证及保修卡。
