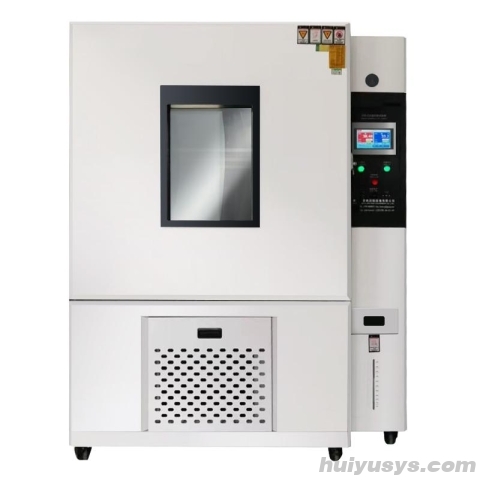

爱佩科技 AP-HX-150C 太阳能高低温湿热试验箱

产品概述

爱佩AP-HX-150C太阳能高低温湿热试验箱是一款专为多行业环境模拟测试设计的高性能试验设备，适用于电子电器通讯、化工、五金、橡胶、玩具及科研等领域。该设备具备可程式控制功能，支持复杂高低温交变与湿热循环试验，满足多项国家标准和军用规范要求，广泛应用于材料研发、成品检验及生产质量控制环节。

本试验箱配备7英寸超大触摸AP-900智能可程式温湿度控制器，支持120组程式、每组100段的精细设定，能够实现程序连接、循环控制及待机动作设置。采用多翼式送风机实现强力风循环，确保工作室内部温湿度分布均匀，无死角。系统集成完备的安全保护机制，在异常发生时自动显示故障状态、切断电源并提供排除方法，保障操作安全可靠。

功能特点详解

1. 可程式温湿度控制功能
搭载AP-900智能控制器，支持120组程式、每组100段设定，可自由组合循环模式、连接程序段、设定终了动作与待机状态，满足复杂交变环境模拟需求。

2. 数据记录与传输能力
支持通过USB接口连接U盘实时记录试验过程数据，便于后期分析；同时可导出历史数据、导入背景图片用于界面个性化设置，增强人机交互体验。

3. 强力空气循环系统
采用多翼式送风机与优化风道设计，实现高效气流循环，消除箱内温度梯度与湿度不均问题，确保试样受控条件一致。

4. 远程联网与集中管理
配备标准RS232接口，可选RS485扩展，支持最长1.2km通信距离，最多连接99台设备，适合实验室集群化管理与自动化测试流程集成。

5. 多重安全保障机制
当出现过温、过压、制冷异常等情况时，系统自动报警、停机并提示故障类型及处理建议，最大限度保护设备与样品安全。

技术规格参数

适用领域

适用领域：电子电器通讯、化工、五金、橡胶、玩具、科研、工业材料研发、成品检验等。

产品细节/结构说明

主要零部件清单：
制冷系统：
1、压缩机组（1）：原装进口 “法国泰康”有效能全封闭压缩机，此品牌压缩机有效、低转差率的大体积F级绝缘电机，确保了泰康全封闭紧缩机高制冷量、低功率耗费及运转安全性。泰康紧缩机在我国不一样区域不一样气候条件下长期适用，久经考验，功能安稳牢靠。泰康紧缩机佳平衡规划，使紧缩机振荡小、噪音低，作业更为平稳。
2、压缩机组（2）：原装进口 “日本日立”有效能全封闭压缩机，此品牌压缩机更低的振动、噪音 固定曲轴结构以及足够大的排气缓冲结构,使振动和噪音更小.高制冷量、低功率耗费及运转安全性.
3、油分：“美国亨利”分离冷媒和油，使油回流压缩机，循环使用、节能有效。特点：内置捕油滤网；外涂层为抗腐蚀的环氧分装喷漆；分油率99%。
4、蒸发器：“中国台湾中力”翅片蒸发器与铜管经机械涨管，确保接触紧密，发挥更佳换热效果。蒸发器铜管采用高纯度无缝紫铜管，寿命长，不易破裂腐蚀。
5、过滤器：“丹麦丹佛斯”过滤器优势特点：双向流干燥过滤器；确保快速有效吸附水分以及无机酸和有机酸；过滤器外壳拥有 UL 认证，PS/MWP 最高达 46 bar/667 psig；提供焊接（镀铜钢）和喇叭口连接；流向改变无灰尘释放。
6、毛细管：“中国台湾雄德”铜管：在制冷系统中起流通、节流、降压的作用。膨胀阀“丹麦丹佛斯”流量调节范围宽，可以按预设的各种调节规律动作，获得很好的过热度调节品质，使制冷装置的启动特性和变负荷动态特性大为改善。效率高，运行稳定，能耗低，温度控制精度好。
7、冷媒：“美国杜邦”环保冷媒R-404/R23特点：杜邦制冷剂与润滑油有良好互溶性；安全性高，工质应无毒、无刺激性、无燃烧性及爆炸性；具有良好的电气绝缘性；经济性好，要求工质低廉，易于获得；具有优良的热物理性能，包括较高的传热系数、较低的粘度及较小的密度。
8、储液瓶：制冷工质的储存、液汽分离、防止压缩机产生液击、过滤杂质、降低噪音及回油等作用。储液器在系统中安装在冷凝器之后，储存高压液体，保证制冷系统在冷负荷变化时制冷剂储液量调节的需要，也有利于减少定期检修时向系统补充制冷剂的次数。
9、热交换器：“日本东联”产品优点：结构紧凑，容易安装；重量轻，仅相当于管壳式换热器的20~30%；经久耐用，能承受高温高压。
10、冷凝器：“中国台湾科威力”风冷式冷凝器特点：产品结构合理，面板与侧板采用台阶结构，强度更大，减少风机振动及其产生的噪音，接水盘和两侧方便可拆；壳体经磷化处理，表面喷塑处理，具有耐腐蚀、表面光滑美观、使用寿命长等特点；铜管采用全自动加工成型工艺，确保管道内部干燥清洁；盘管经2.6MPa气密性检验，保证产品气密性要求；铜管与翅片经液压机胀管，翅片与铜管紧密均匀、稳定、传热性能高。
11、自动压控(丹佛斯）：“丹麦丹佛斯Danfoss”压力开关用来控制压缩机过载制动保护装置。特点：采用英制管螺纹快速接头或铜管焊接式安装结构，安装灵活，使用方便，无需特殊的安装固定；密封式不锈钢感应器安全可靠。
电磁阀（卡士妥）：卡士妥电磁阀配有O型密封圈的螺丝系统确保防水，同时简化线圈一体化的连接；线圈可与插入式接连接，这种接头配置3线，极为方便；在介质无压差的情况下，阀门可以进行正常工作；电磁线圈采用绝缘防潮型材料，具有防水和防震的功能；电磁阀由于某种原因需要更换电磁线圈时，不必关闭系统。

加热系统：
1、镍铬加热器：“中国台湾隆星”镍铬材料因其强度高，耐高温、低温、湿热，可塑性强。
2、固态继电器（中国台湾阳明）：是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。

空气循环系统：
1、循环风道：主要用于工作室内空气交换，由进风口、循环电机、叶轮、出风口组成。
2、中国台湾翊正长轴电机：结构非常简单且坚固，调速性能优异，寿命长，维护方便噪声小，不存在因电刷而引起的一系列问题，所以这种电动机在控制系统中有很大的应用。
3、电机风轮：带动空气流动。
4、气动电子阀：用于高温区、低温区、试验区开关风门。

控制系统：
1、微电脑程序式控制器：程式编辑和循环，程序可编程1000组，每组100段，每段可设32700小时，可循环999999次；支持自由组合编程输出可串并等高难度控制，内部逻辑编程复合模式可达12组。
2、传感器PT-100：采集温度范围为-70℃～+180℃。
3、交流接触器：施耐德；通断保护：压缩机、加热器。
4、热继电器：施耐德；压缩机过流过热保护。
5、电源总开关：正泰；仪器总电源通断控制。
6、按钮开关：中国超能；控制器、照明电源控制。
7、电线电缆：金联宇。
8、接线排：日本IDEC；接线端口。
9、号码管。

安装场地要求：
1. 设备周围无强烈振动；地面平整，通风良好。
2. 设备周围无强电磁场影响；无易燃、易爆、腐蚀性物质和粉尘。
3. 设备周围留有适当的使用及维护空间。

供电条件：
※要求用户在安装现场配置相应容量的空气或动力开关，并且此开关需要是独立供本设备AC220V电源要求：
1. 单相两线+保护地线；
2. 电压范围：AC（220±10）V；
3. 频率允许波动范围：（50±0.5）Hz；
4. 保护地线接地电阻小于4Ω。

使用与维护建议

设备应安装于无强烈振动、通风良好、远离强电磁场和易燃易爆物的环境中。定期检查制冷系统油分、过滤器状态，保持风道清洁以确保换热效率。禁止对易燃、易爆、易挥发性物质、腐蚀性物质、生物试样及强电磁发射源试样进行试验。保护地线接地电阻须小于4Ω，确保用电安全。
