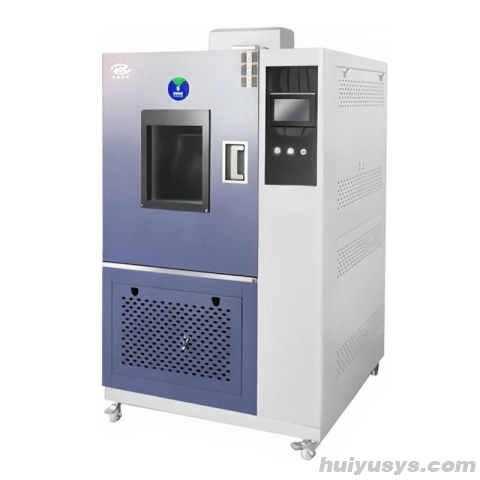

奥科 GDJS-250E 高低温交变湿热试验箱

产品概述

奥科GDJS-250E高低温交变湿热试验箱是一款专为电工电子产品、元器件、零部件及其材料设计的紧凑型环境测试设备，具备精确的温湿度控制能力。该设备可模拟从低温到高温、高湿到低湿的复杂环境条件，用于评估产品在储存、运输和使用过程中的环境适应性。

本试验箱支持-70摄氏度至150摄氏度的温度范围与30%至98%相对湿度的调节能力，满足多种行业标准要求。其采用SUS304B不锈钢内胆与冷轧钢板喷塑外壳结构，配以超细玻璃保温棉实现高效隔热。配备多层导电膜钢化中空观察窗及内置照明系统，便于实时监控实验状态。控制系统搭载液晶触摸屏温湿度控制器，结合PT100传感器与固态继电器调控，确保运行稳定、响应迅速，并具备多重安全保护机制，保障设备与样品安全。

功能特点详解

1. 宽域环境模拟能力：可在-70℃到150℃之间进行精确温度控制，同时实现30%至98%相对湿度的湿热循环测试，适用于各类电子元器件和材料的耐久性验证。

2. 坚固耐用的箱体结构：整体式结构设计，内壁为1.0mm SUS304B不锈钢板，外壁为1.0mm冷轧钢板喷塑处理，中间填充超细玻璃保温棉，有效防止热量流失并增强抗腐蚀能力。

3. 双重密封与便捷观测系统：大门采用双层硅橡胶密封条，确保良好的气密性；观察窗为250×260mm多层导电膜钢化中空玻璃，内置发热丝防止低温结霜，配合照明灯实现清晰可视。

4. 灵活测试接口配置：箱体侧面设有φ50mm带塞测试孔，塞子由耐高低温硅橡胶低发泡材料制成，兼具密封与保温功能，方便外部线缆引入或信号连接。

5. 高效空气循环系统：送风方式为上送风下回风，空气调节柜位于工作室后侧，集成蒸发器、电加热器、加湿器、风机及蜗壳组件，确保腔体内温湿度均匀分布。

技术规格参数

应用领域/适用场景

适用领域：电子电工产品环境适应性测试、元器件可靠性验证、材料湿热耐久性能评估、工业产品研发与质量检测等。

产品细节/结构说明

箱体结构

1. 整个箱体采用整体结构。

2. 箱体内侧采用1.0mm SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3. 大门密封采用双层硅橡胶密封材料。

4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。

5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。

7. 温度传感器置于出风口。

8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统

1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。

2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统

1. 温度控制仪：采用液晶触摸屏温湿度控制器

2. 传感器：PT100测温传感器。

3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。

4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。

5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。

6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

1. GB/T2423.3-2001
2. GB/T5170.5-96;
3. GB/T10586-89;
