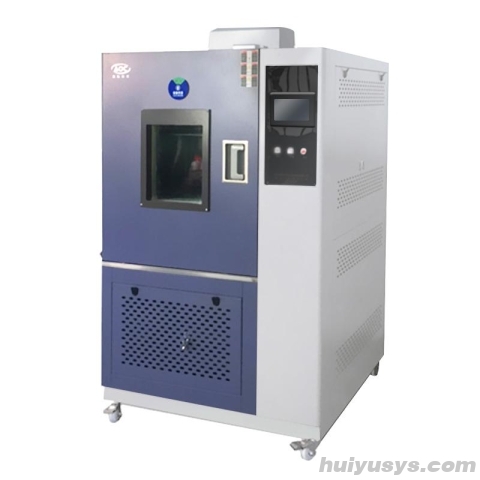

奥科 GDJS-50D 高低温交变湿热试验箱

产品概述

奥克GDJS-50D高低温交变湿热试验箱是一款专为电工电子产品、元器件、零部件及其材料在不同温湿度条件下进行湿热耐久性测试而设计的小型环境试验设备。该设备集坚固结构、精准控制与安全保护于一体，适用于实验室及研发场景中的可靠性验证。

本试验箱采用整体式箱体结构，内胆为1.0mmSUS304B不锈钢板，外壳为1.0mm冷轧钢板喷塑，保温层使用超细玻璃保温棉，确保良好的隔热性能。配备多层导电膜钢化中空观察窗、内置发热丝防结霜设计以及照明装置，便于实时监控实验过程。温度控制采用液晶触摸屏温湿度控制器，配合PT100测温传感器，实现高精度调控，保障试验数据的准确性与重复性。

功能特点详解

1. 整体结构与密封设计
试验箱采用整体结构设计，提升结构强度与密封性。大门使用双层硅橡胶密封材料，有效防止温湿度泄漏，确保试验环境稳定。

2. 观察窗与照明系统
配置尺寸为250×260mm的多层导电膜钢化中空玻璃观察窗，内置特制发热丝防止低温结霜，并设有照明灯，便于清晰观察箱内试品状态。

3. 测试引线孔设计
箱体侧面设有φ50mm带塞测试孔，塞子为硅橡胶低发泡材质，耐高低温且具备良好保温性能，方便外部信号线接入而不影响内部环境。

4. 空气调节与循环系统
工作室后侧设空气调节柜，集成蒸发器、电加热器、加湿器、风机及蜗壳，采用上送风下回风方式，保证箱内温湿度均匀分布。

5. 加热与加湿控制技术
加热由固态继电器控制可控脉冲占空比PID输出，控温平稳可靠；加湿系统采用铠装电加热管，配合水位控制与防干烧装置，运行安全稳定。

技术规格参数

应用领域

适用领域：电工电子产品测试、电子元器件可靠性评估、零部件环境适应性验证、材料湿热耐久性研究、产品研发与质量检测等。

产品细节/结构说明

箱体结构：
1. 整个箱体采用整体结构。
2. 箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。
3. 大门密封采用双层硅橡胶密封材料。
4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。
7. 温度传感器置于出风口。
8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统：
1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统：
1. 温度控制仪：采用液晶触摸屏温湿度控制器
2. 传感器：PT100测温传感器。
3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。
5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。
6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

GB/T2423.3-2001、GB/T5170.5-96、GB/T10586-89

使用与维护建议

定期检查加湿系统水位控制装置是否正常工作，避免加热器干烧；保持通风口畅通，防止风机过载；清洁观察窗时请使用柔软布料，避免划伤导电膜玻璃；长期停用前应排空加湿水箱并切断电源；确保供电电压稳定，避免因缺相或相序错误导致设备损坏。
