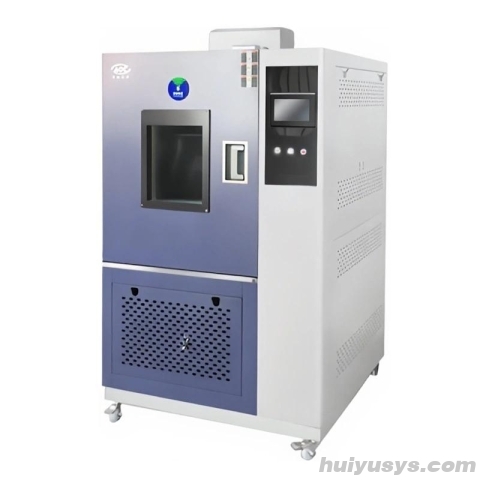

奥科 GDJS-500E 高低温交变湿热试验箱

产品概述

奥科GDJS-500E高低温交变湿热试验箱是一款专为评估电工电子产品、元器件、零部件及其材料在不同温湿度条件下湿热耐久性能而设计的高可靠性测试设备。该设备同时适用于模拟产品在高低温环境下的储存、运输和使用过程中的适应性表现，广泛应用于质量控制与研发验证环节。

本试验箱具备从-70℃至150℃的宽广温度范围以及30%～98%RH的相对湿度调节能力，满足多种复杂环境模拟需求。箱体采用整体式结构设计，内胆使用1.0mm SUS304B不锈钢板，外壳为1.0mm冷轧钢板喷塑处理，保温层填充超细玻璃纤维棉，确保优异的隔热性能。配备多层导电膜钢化中空观察窗，并内置发热丝防结霜及照明灯，便于实时监控试验状态。

功能特点详解

1. 精确温湿度控制：通过液晶触摸屏控制器设定并监控运行参数，结合PT100测温传感器与PID控制算法，实现对温度和湿度的高精度调控，确保试验数据真实可靠。

2. 坚固耐用的箱体结构：内外双层材质组合——SUS304B不锈钢内胆与冷轧钢板喷塑外壁，配合超细玻璃保温棉，有效防止热量损失，延长设备使用寿命。

3. 人性化操作界面：控制系统面板位于试验箱左上部，集成电源开关、照明、功能按键及故障指示灯，操作便捷直观，提升用户体验。

4. 独立超温保护装置：除主控系统外另设独立超温保护器，即使主控制器失效也能及时切断加热电源，防止意外发生，增强安全性。

5. 灵活测试扩展能力：箱体侧面设有φ50mm带硅橡胶塞测试孔，耐高低温且具保温性能，方便引线接入外部测量设备，支持定制化试验需求。

技术规格参数

应用领域/适用场景

适用领域：电工电子产品研发与质检、元器件老化测试、材料湿热耐久性评估、工业零部件环境适应性验证、航空航天设备可靠性试验等。

产品细节/结构说明

箱体结构：
1. 整个箱体采用整体结构。
2. 箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。
3. 大门密封采用双层硅橡胶密封材料。
4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。
7. 温度传感器置于出风口。
8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统：
1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统：
1. 温度控制仪：采用液晶触摸屏温湿度控制器
2. 传感器：PT100测温传感器。
3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。
5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。
6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

GB/T2423.3-2001、GB/T5170.5-96、GB/T10586-89
