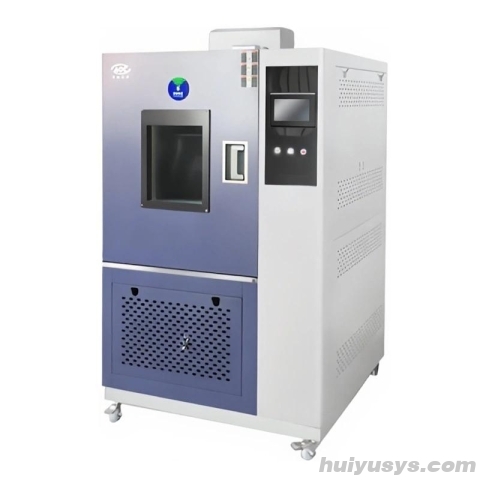

奥科 GDJS-100E 高低温交变湿热试验箱

产品概述

奥科GDJS-100E高低温交变湿热试验箱是一款小型但功能强大的测试设备，专为评估电工电子产品、元器件、零部件及其材料在不同温湿度条件下的湿热耐久性能而设计。该设备同时适用于高低温环境下的储存、运输和使用适应性试验，广泛应用于实验室与生产环境。

GDJS-100E具备-70℃至150℃的宽广温度范围和30%～98%RH的湿度控制能力，满足多种严苛测试需求。设备采用整体式结构设计，内胆为1.0mm SUS304B不锈钢板，外壳为1.0mm冷轧钢板喷塑，保温层使用超细玻璃纤维棉，确保优异的隔热性能与结构强度。配备先进的液晶触摸屏控制器与PT100传感器，实现高精度温湿度调控，并内置多重安全保护机制，保障运行安全可靠。

功能特点详解

1. 宽域温湿度控制：设备可在-70℃到150℃范围内精确控温，相对湿度控制范围达30%～98%RH，适用于各类电工电子产品的环境适应性验证，确保产品在极端气候条件下的可靠性。

2. 高效加热与加湿系统：加热器采用瓷架镍铬丝电加热器，热惰性小、寿命长；加湿方式为蒸汽锅炉电加热，配合PID控制与SSR无触点调功，响应快、波动小，有效防止干烧并提升能效。

3. 智能触摸屏控制系统：搭载液晶触摸屏温湿度控制器，操作直观便捷，支持程序设定、实时数据显示与故障提示，显著提升用户交互体验与测试管理效率。

4. 坚固耐用的箱体结构：内外双层材质结合超细玻璃保温棉，保证良好的密封性与保温效果；双层硅橡胶门封条有效防止泄漏，确保舱内环境稳定可控。

5. 科学送风循环设计：采用上送风下回风方式，空气调节柜集中布置蒸发器、电加热器、加湿器与风机组件，气流分布均匀，温湿度响应更快更均衡。

技术规格参数

适用领域

适用领域：电工电子产品测试、元器件可靠性验证、零部件环境适应性评估、材料湿热老化试验、科研实验环境模拟等。

产品细节/结构说明

箱体结构：
1. 整个箱体采用整体结构。
2. 箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。
3. 大门密封采用双层硅橡胶密封材料。
4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。
7. 温度传感器置于出风口。
8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统：
1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统：
1. 温度控制仪：采用液晶触摸屏温湿度控制器
2. 传感器：PT100测温传感器。
3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。
5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。
6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

GB/T2423.3-2001、GB/T5170.5-96、GB/T10586-89
