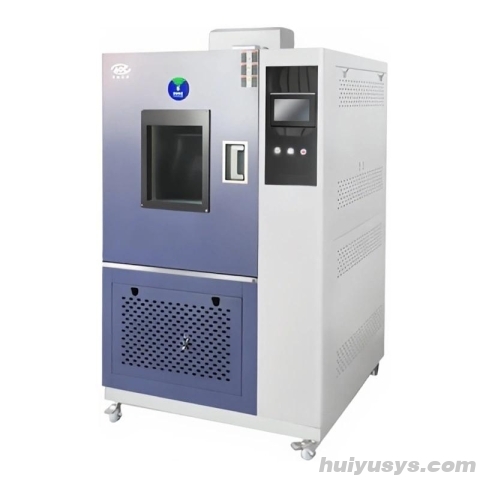

奥科 GDJS-150E 高低温交变湿热试验箱

产品概述

奥科GDJS-150E高低温交变湿热试验箱是一款专为电工电子产品、元器件、零部件及其材料在不同温湿度条件下进行耐潮湿能力测试而设计的高性能环境试验设备。该设备可模拟高低温及湿热环境，广泛应用于产品储存、运输和使用过程中的适应性评估，具备高可靠性与稳定性。

本设备采用整体式坚固结构，内胆使用1.0mm SUS304B不锈钢板，外壳为1.0mm冷轧钢板喷塑处理，保温层填充超细玻璃保温棉，确保优异的隔热性能。配备多层导电膜钢化中空观察窗、内置发热丝防结霜设计及照明系统，便于实时监控实验状态。同时搭载先进的液晶触摸屏温湿度控制器与PT100传感器，实现精准控制，并集成多重安全保护机制，保障设备与试品安全。

功能特点详解

1. 整体结构设计：整机采用一体化结构，提升设备强度与密封性，有效防止热量损失和外部环境干扰，适用于长期连续运行测试任务。

2. 优质材料构造：内胆选用1.0mm SUS304B不锈钢板，耐腐蚀、易清洁；外壁采用1.0mm冷轧钢板喷塑，抗磨损且外观美观；中间填充超细玻璃保温棉，保温效果出色。

3. 双层硅橡胶密封门：大门采用双层硅橡胶密封材料，确保箱体高度密封，防止湿气泄漏和外界空气侵入，维持稳定的试验环境。

4. 多层防霜观察窗：配备尺寸为250×260mm的多层导电膜钢化中空玻璃观察窗，内置特制发热丝防止低温结霜，附带照明灯，便于清晰观察内部试验情况。

5. 便捷测试孔设计：箱体侧面设有φ50mm带塞测试孔，塞子采用耐高低温硅橡胶低发泡材料，兼具良好保温性能，支持外部线缆接入或信号引出。

6. 独立超温保护器：除主控制器外，另设独立超温保护装置，即使主控失效也能及时切断加热电源，确保设备与样品安全。

技术规格参数

适用领域

适用领域：电工电子产品测试、电子元器件环境适应性验证、零部件可靠性评估、材料耐湿热性能研究、工业产品研发与质量检测等。

产品细节/结构说明

箱体结构

1. 整个箱体采用整体结构。

2. 箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3. 大门密封采用双层硅橡胶密封材料。

4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。

5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。

7. 温度传感器置于出风口。

8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统

1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。

2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统

1. 温度控制仪：采用液晶触摸屏温湿度控制器

2. 传感器：PT100测温传感器。

3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。

4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。

5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。

6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

1. GB/T2423.3-2001
2. GB/T5170.5-96;
3. GB/T10586-89;
