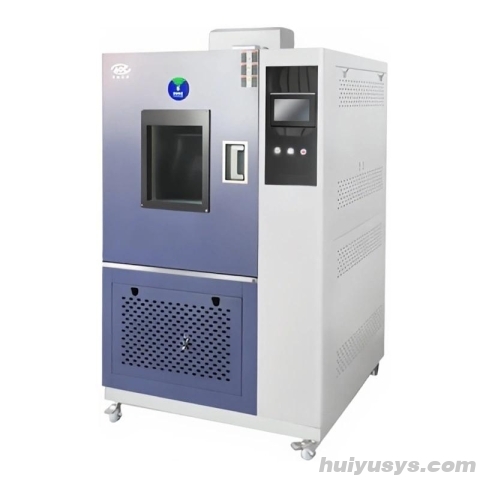

奥科 GDJS-225E 高低温交变湿热试验箱

产品概述

奥科GDJS-225E高低温交变湿热试验箱是一款专为电工电子产品、元器件、零部件及其材料设计的紧凑型环境测试设备。该设备可精确模拟不同温湿度条件，用于评估产品在湿热环境下的耐久性能，并支持在高低温条件下进行储存、运输和使用适应性试验。

本试验箱具备宽广的温度与湿度控制范围，可达-70℃～150℃和30%～98%RH，满足多种工业测试标准要求。其结构采用整体式设计，内胆使用1.0mm SUS304B不锈钢板，外壳为1.0mm冷轧钢板喷塑，保温层填充超细玻璃纤维棉，确保良好的隔热性能与结构强度。配备多层导电膜钢化中空观察窗及内置照明灯，便于实时监控实验过程。

功能特点详解

1. 精确温湿度控制
采用液晶触摸屏温湿度控制器结合PT100传感器，实现高精度测温和反馈控制。加热系统通过固态继电器过零触发，减少电磁干扰，提高控制平稳性和使用寿命。

2. 高效加热与加湿系统
加热器为瓷架镍铬丝电加热器，热惰性小、寿命长；加湿方式采用蒸汽锅炉电加热，配合铠装电加热管与水位保护装置，防止干烧，确保加湿过程安全可靠。

3. 合理空气循环设计
送风方式为上送风下回风，空气调节柜位于工作室后侧，内置蒸发器、电加热器、加湿器和风机蜗壳，保证箱体内温湿度均匀分布。

4. 安全互锁与独立保护
控制系统设有互锁机制：当循环风机未启动或过载时，加热与加湿系统无法运行。另设独立超温保护器，即使主控失效也能及时切断电源，保护设备与样品安全。

5. 用户友好操作界面
操作面板位于试验箱左上部，集成电源开关、照明控制、功能按键及故障指示灯，布局合理，便于日常操作与状态识别。

技术规格参数

应用领域/适用场景

适用领域：电子元器件可靠性测试、电工电子产品环境适应性验证、航空航天部件温湿循环试验、汽车零部件耐候性评估、科研机构环境模拟研究等。

产品细节/结构说明

箱体结构：
1. 整个箱体采用整体结构。
2. 箱体内侧采用1.0mm SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。
3. 大门密封采用双层硅橡胶密封材料。
4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。
7. 温度传感器置于出风口。
8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统：
1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统：
1. 温度控制仪：采用液晶触摸屏温湿度控制器
2. 传感器：PT100测温传感器。
3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。
5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。
6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

1. GB/T2423.3-2001
2. GB/T5170.5-96;
3. GB/T10586-89;
