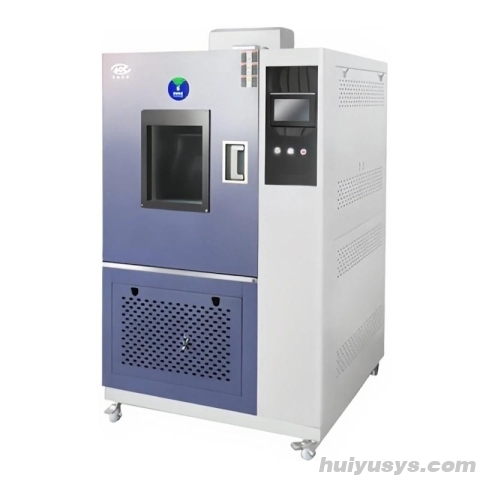

奥科 GDJS-50E 高低温交变湿热试验箱

产品概述

奥科GDJS-50E高低温交变湿热试验箱是一款紧凑型高性能环境试验设备，专为电工电子产品、元器件、零部件及其材料在不同温湿度条件下的耐潮湿能力测试设计。该设备同样适用于模拟高低温环境，进行储存、运输和使用过程中的适应性试验，广泛应用于电子、电气、通信、科研等领域。

本试验箱采用坚固的整体结构设计，内胆为1.0mm SUS304B不锈钢板，外壁为1.0mm冷轧钢板喷塑，保温层使用超细玻璃保温棉，确保优异的保温性能与结构稳定性。配备多层导电膜钢化中空玻璃观察窗（尺寸250×260mm），内置发热丝防结霜，并集成照明灯，便于实时观察试验状态。其先进的液晶触摸屏温湿度控制器与PT100传感器配合，实现精准控制，搭配多重安全保护机制，保障运行安全可靠。

功能特点详解

1. 整体式箱体结构设计
采用一体化整体结构，提升设备强度与密封性。内壁使用1.0mm SUS304B不锈钢板，耐腐蚀、易清洁；外壳为1.0mm冷轧钢板喷塑处理，抗磨损、美观耐用。中间填充超细玻璃保温棉，有效减少热量损失，提高能效。

2. 多重密封与观察系统
大门采用双层硅橡胶密封材料，确保长期使用下仍保持良好气密性。观察窗为250×260mm多层导电膜钢化中空玻璃，内置特制发热丝防止低温结霜，配合照明灯可清晰查看箱内试验状况，无需频繁开门干扰实验环境。

3. 精准温湿度控制系统
温度控制采用液晶触摸屏温湿度控制器，搭配PT100测温传感器，实现高精度监测与调节。加热输出通过固态继电器过零触发，降低噪声干扰，提升控制精度与设备寿命。

4. 高效加热与加湿系统
加热器为瓷架镍铬丝电加热器，热惰性小、响应快、寿命长，由PID脉冲占空比信号经固态继电器调控，控制平稳可靠。加湿方式为蒸汽锅炉电加热加湿，采用铠装电加热管，结合水位控制与防干烧装置，确保加湿过程安全高效。

5. 合理风道与测试接口设计
空气调节柜位于工作室后侧，集成蒸发器、电加热器、加湿器、风机及蜗壳组件，送风方式为上送风下回风，保证箱内温湿度均匀分布。箱体侧面设有φ50mm带硅橡胶塞测试孔，耐高低温且具保温性能，方便外部引线接入。

技术规格参数

适用领域

适用领域：电工电子产品测试、电子元器件可靠性验证、零部件环境适应性评估、材料耐潮湿性能研究、通信设备环境模拟、科研实验等。

产品细节/结构说明

箱体结构：
1. 整个箱体采用整体结构。
2. 箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。
3. 大门密封采用双层硅橡胶密封材料。
4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。
7. 温度传感器置于出风口。
8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统：
1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统：
1. 温度控制仪：采用液晶触摸屏温湿度控制器
2. 传感器：PT100测温传感器。
3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。
5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。
6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准：
GB/T2423.3-2001
GB/T5170.5-96;
GB/T10586-89;

使用与维护建议

定期检查密封条是否老化变形，保持门封严密；清洁观察窗时请使用软布蘸中性清洁剂擦拭，避免刮伤导电膜；确保供电电压稳定，避免因缺相或相序错误导致设备损坏；加湿系统应使用去离子水或纯净水，防止水垢堵塞水路；设备长期停用前应排空加湿水箱并保持内部干燥通风。
