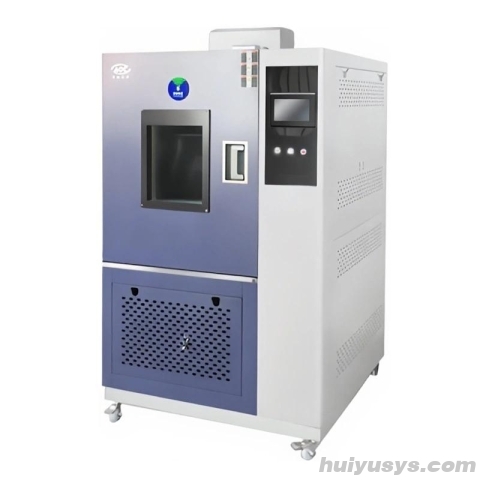

奥科 GDJS-010E 高低温交变湿热试验箱

产品概述

奥科GDJS-010E高低温交变湿热试验箱是一款专为电工电子产品、元器件、零部件及其材料的湿热耐久性测试设计的高性能环境试验设备。该设备具备宽泛的温湿度控制范围，能够模拟极端气候条件，适用于多种可靠性与适应性试验场景。

本试验箱采用先进的液晶触摸屏温湿度控制器，结合PT100测温传感器和高精度控制算法，确保温度与湿度调节稳定、精准。结构上使用SUS304B不锈钢内胆与冷轧钢板喷塑外壁，配合超细玻璃保温棉实现优异的保温性能。配备多层导电膜钢化中空玻璃观察窗，内置发热丝与照明灯，便于实时监控试验过程。整机符合GB/T2423.3-2001、GB/T5170.5-96和GB/T10586-89等多项国家标准，保障测试结果的权威性与一致性。

功能特点详解

1. 精准温湿度控制系统
采用液晶触摸屏温湿度控制器与PT100传感器组合，实现高精度测量与响应。通过可控脉冲占空比PID信号驱动固态继电器，控制加热输出平稳可靠，提升控温准确性。

2. 高效加热与加湿能力
加热系统使用瓷架镍铬丝电加热器，具有热惰性小、寿命长的优点；加湿采用蒸汽锅炉电加热方式，配合铠装电加热管与水位保护装置，确保加湿过程安全稳定。

3. 可靠的空气循环系统
箱体后侧设空气调节柜，内置蒸发器、电加热器、加湿器及风机蜗壳组件，采用上送风下回风方式，保证工作室内部温湿度均匀分布。

4. 多重安全保障机制
控制系统集成缺相保护、相序错误保护、相电压不平衡保护、风机过载保护、超温断电保护及漏电保护等功能，并设有独立超温保护器与电气互锁装置，全面提升运行安全性。

技术规格参数

适用领域

适用领域：电工电子产品测试、元器件可靠性验证、零部件环境适应性评估、材料湿热耐久性研究、高低温储存与运输模拟等。

产品细节/结构说明

箱体结构：
1. 整个箱体采用整体结构。
2. 箱体内侧采用1.0mm SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。
3. 大门密封采用双层硅橡胶密封材料。
4. 观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm；为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
5. 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
6. 在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。
7. 温度传感器置于出风口。
8. 试验箱内的送风方式为上送风下回风方式。

加热、加湿系统：
1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2. 蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统：
1. 温度控制仪：采用液晶触摸屏温湿度控制器
2. 传感器：PT100测温传感器。
3. 控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
4. 在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。
5. 控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。
6. 在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
7. 在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

GB/T2423.3-2001、GB/T5170.5-96、GB/T10586-89
