一、设备特点

1、设计依据和指导思想

1.1本产品是我公司HF系列化标准产品的延伸，同类产品在电工电子、汽车、科研、军工、太阳能等多家单位有成熟的应用。

1.2本技术方案依据客户提供的技术文件，结合安装场地条件等资料编制。

1.3产品设计制造做到技术专业、设备性能稳定、使用可靠，操作简单，维修方便，同时考虑方案的经济性和可实施性。

1.4保证工艺设备的使用性、可靠性、专业性、安全性；

1.5采用成熟可靠的新技术，以降低能耗、节约成本、提高质量；

1.6配件选型采用国内与国外相结合的原则，国产设备选用国内熟识厂家良好大厂产品，关键设备和电器元件选用进口或合资企业的产品，以确保设备的专业性、稳定性和正常使用寿命；

1.7电器控制按工艺、设备要求设计，符合国家有关电器标准，运行可靠，同时考虑电气防护及连锁功能。

2、高性能&低能耗

专业送风设计：

使用内置导流板风机蜗壳的风道保证箱内空气温度场均匀，温度偏差小；

降温：

翅片式有效蒸发器，抗结霜能力强，传热温差小，降温速率快；

耗电量低：

压缩机回气冷却回路和能量调节回路；可选配“冷端输出”型，更加有效节约能耗。

3、高可靠性

制冷：

3.1.1使用法国泰康 全封闭压缩机，安全保护功能齐全，可靠性高；

3.1.2主要制冷和真空配件均采用国际很好品牌的产品；

3.1.3压缩机吸气压力调节和保护，确保各种工况下压缩机安全。

控制：

TH1800“控制器，7寸″彩色触摸屏，配置以法国施耐德和日本富士为主的电器执行器件，系统全自动控制，运行可靠性高。

4、操作简单

操作简单：触摸屏控制器中文菜单栏显示，操作便捷；

上位机：可选配远程监控计算机, 控制系统实现冗余控制和远程监控；

采用高精度温度传感器，测量精度高，漂移小。

压缩机吸排气压力实时显示，便于检修和维护；（选配功能）。

机组内部消音，底部减振设计，降低振动和噪音在传播。

试验箱可以按照用户要求设计测试接口。

5、功能齐全

试验功能齐全：高/低温恒温试验、高低温循环试验。

上位机远程控制、干空气吹扫（选配）等功能齐全，便于用户根据情况选用。

6、维护保养方便

自诊断：控制系统具有自诊断功能，当出现超温、压缩机超压、过载，风机过载等故障时，控制器中文显示故障原因，并给出详细解决办法；

保养：冷凝器前面安装使用水路过滤器，便于定期清洗，防止冷凝器脏堵造成降温速率降低甚至超压保护停机；

历史记录：触摸屏和选配的PC显示界面均能查看温度历史记录和报警记录。

二、相关标准

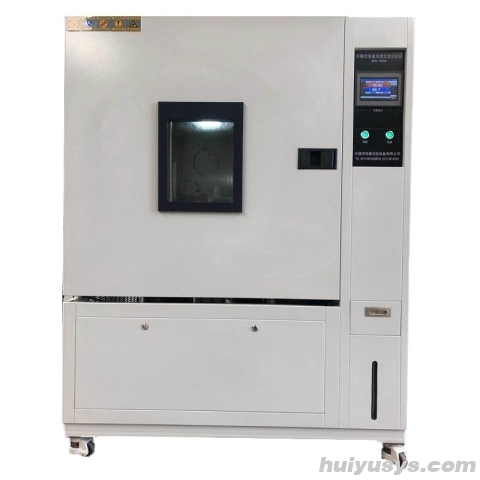

三、箱体结构

试验箱由保温箱体、制冷机组、送风装置、控制和安全保护系统四大部分组成，采用整体式设计，现场安装到位并接电源后即可使用。

1.1箱体

箱体采用整体上下结构，工作室在上部，下部为机组系统。

保温箱体设备侧壁由内向外依次是：不锈钢内壁—外部加强筋—保温材料层—装饰性外壳

1.2外壳

高级冷热板纳米烤漆

1.3保温层

耐高温同时保温效果合适的PU（聚氨酯）发泡+超细离心玻璃棉复合保温层，厚度100mm。

1.4内壁

箱体内壁采用1.0mm的SUS304/2B不锈钢板制作，所有接缝TIG连续焊接，确保长期试验后不出现泄漏现象。

内箱外壁焊接，主要位置补强。

内壁底板设计排水孔，将箱内冷凝水排至箱外。

1.5箱底

箱体底部槽钢焊接成型，承重≥100kg/m²。

箱体布局

试验箱箱体上部正前方为箱体大门，箱体后方为空调送风系统。

空调送风

侧送风：空调箱在工作室后部，内部安装循环风机、加热器、铜管铝翅片蒸发器、加湿器等。

1台0.1HP不锈钢长轴电机安装在箱体顶部，不锈钢离心风机叶轮安装在空调箱顶部，通过蜗壳内部固定的出风口导流板均匀送风，满足温度均匀度的要求。

大门

单开铰链防碰撞门（左铰链，右把手），门洞尺寸1000W×1000H mm，旋转式铰链可确保大门开启角度不小于120°；

大门铰链采用带加强型铰链，以保证开启、关闭自如。

大门内侧边沿安装防霜电加热带，控制系统根据工作室温度自动开启加热除霜。

观察窗

大门上安装一套可视面积300×400的多层覆膜玻璃观察窗，当工作室温度低于环境温度时控制器自动开启观察窗除雾功能。

观察窗为耐压钢化玻璃+多层中空电热防霜玻璃组成。

电热防霜玻璃为国内靠前技术的导电覆膜玻璃，本观察窗有透光率高，隔热效果好、玻璃表面无电阻丝影响观察等优点，当工作室温度低于环境温度时系统自动开启观察窗除雾功能，保证在任何工况条件下可清晰观察。

照明

观察窗内置1套9W照明灯具，保证在任何工况条件下可清晰观察箱内试件。

测试孔

箱体左侧安装1个Φ50mm 测试孔，位于中心位置（客户可指定）

控制柜

控制柜挂箱安装在箱体后部，内部安装配电板、排风扇，水电控制中间隔离设计，确保试验箱安全。

四、安装使用条件

1.大气环境

环境温度：5℃～+35℃，相对湿度：≤85% RH；

气压：86kPa～106kPa

2.场地

设备周围留有适当的使用及维护空间，如下图所示：

A：不小于1000mm

B：不小于1000mm

C：不小于1300mm

地面平整，通风良好，设备周围无强烈振动，设备周围无强电磁场影响，设备周围无易燃、易爆、腐蚀性物质和粉尘存在。

3.电源

AC380V±10%，50Hz±1Hz，；

用户需在安装现场设备间内为设备配置相应容量的独立的空气或动力开关，并将电源线引至箱体空气开关处，电源线引线孔在箱体配电柜内空气开关处。

接地电阻小于4Ω，接地螺栓在箱体底座右后方。

4.排水

箱体排水孔在箱体底座左后方，随机附赠DN10硅胶管3米。
