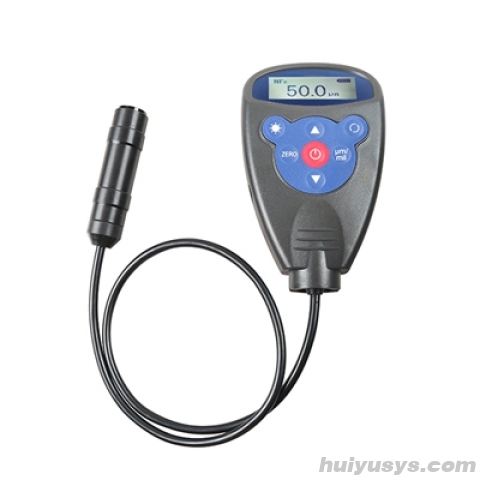

上海精其 WH91 分体单基测厚仪

产品概述

上海精其分体单基测厚仪WH91 是一款专为涂层厚度测量设计的高精度便携式仪器，采用分体结构设计，配备延长探头，适用于凹槽、桌面下方、窗外等难以触及区域的测量场景，极大提升了操作灵活性与适用范围。

该仪器基于磁性测厚原理，可精准测量导磁材料（如钢、铁、银、镍）表面非导磁涂层的厚度。具备自动识别铁基与非铁基体功能，支持零点校准和二点校准，并提供六点修正校准以补偿测量头磨损或更换带来的误差，确保长期使用的测量准确性。同时集成蜂鸣提示、负数显示、欠压报警等多项智能化功能，提升用户体验。

产品亮点/核心优势

功能特点详解

1. 磁性测厚原理
采用磁性法测量导磁基体上的非导磁涂层厚度，适用于钢、铁、银、镍等金属材料，测量稳定可靠。

2. 自动基体识别
测量时仪器自动感应基体类型，铁基显示“Fe”，非铁基显示“NFe”，防止因基体判断错误导致数据偏差。

3. 多种校准方式
支持零点校准、二点校准和六点修正校准，适应不同精度需求；尤其六点校准可用于修复探头磨损或更换后的系统误差。

4. 负数显示功能
允许在零位点进行负向偏移校准，提高初始校准的灵活性与准确性。

5. 单位自由切换
在待测状态下通过μm/mil键实现公制与英制单位转换，满足多样化读数习惯。

6. 低功耗与自动管理
使用两节5号电池供电，内置欠压指示；无操作约3分钟后自动关机，延长电池寿命。

技术规格参数

应用领域/适用场景

适用领域：金属加工、涂装行业、汽车制造、船舶维修、建筑工程、质量检测实验室等需要对涂层厚度进行现场或在线检测的场合。

产品细节/结构说明

使用说明：

1) 开机：按下 ON 键后仪器听到一声鸣响，自动恢复上次关机前的参数设置后，将显示0.0μm，仪器进入待测状态。可测量工件了。经过一段时间不使用仪器将自动关机。

2) 关机：在无任何操作的情况下，大约 3分钟后仪器自动关机。按一下“ON”键，立即关机。

3) 单位制式转换(公制与英制转换)：在待测状态下，按μm/mil可转换其测量单位。

4) 测量：
a) 准备好待测试件
b) 是否需要校准仪器，如果需要，选择适当的校准方法进行(参照 4 仪器校准)
c) 迅速将测量头与测试面垂直地接触并轻压测量头定位套，随着一声鸣响，屏幕显示测量值，仪器会自动感应被测基体：感应到是磁性基体时仪器显示 Fe；感应到是非磁性金属时仪器显示 NFe。测量时请始终保持仪器处于垂直状态! 提起测量头可进行下次测量。

校准说明：

1 校准标准片(包括箔和基体)
a) 校准箔：对于磁性方法，“箔”是指非磁性金属或非金属的箔或垫片。有利于曲面上的校准。
b) 有覆盖层的标准片：采用已知厚度的、均匀的、并与基体牢固结合的覆盖层作为标准片。

2 基体要求：
a) 磁性方法下，标准片基体金属的磁性和表面粗糙度应与待测试件相似。
b) 若基体厚度未达临界值，可在相同厚度基体上校准，或使用电学性质相似的衬垫。
c) 曲率较大时，标准片或校准箔下的基体曲率应与试样一致。

3 校准方法：
本仪器支持零点校准、二点校准和六点修正校准。
3.1 零点校准：
  a) 在基体上测量一次，显示<×.×μm>
  b) 按 ZERO 键，显示<0.0>，完成校准
  c) 可重复操作提升精度
3.2 二点校准：
  a) 先完成零点校准
  b) 在接近待测厚度的标准片上测量
  c) 使用▲、▼键调整至标准值，完成校准
4 六点修正校准：
  a) 连续快速按下指定按钮进入校准模式
  b) 依次校准零点、50μm、100μm、250μm、500μm、1000μm标准膜片
  c) 每个后续厚度至少为前一个的1.6倍，理想为2倍
  d) 最大值应接近但低于1250μm
  e) 完成后确认保存
