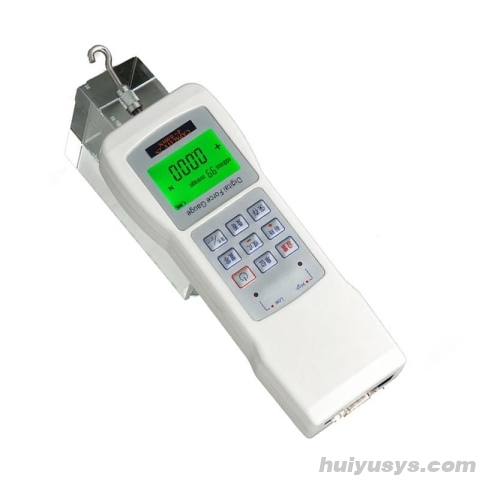

HG-20 手持推拉力计 简介

海宝手持推拉力计HG-20是最大负荷测量值为20N，负荷分度值为0.01N的手持数显推拉力计，HG-20采用了段式液晶显示屏，具有背光功能。 HG-20 手持推拉力计 适用于各种产品的推拉负荷测试，插拔力测试、破坏试验等，能够配合不同机台或夹具组成用途不同的小实验机，测量更加方便，功能更加强大。

产品结构图

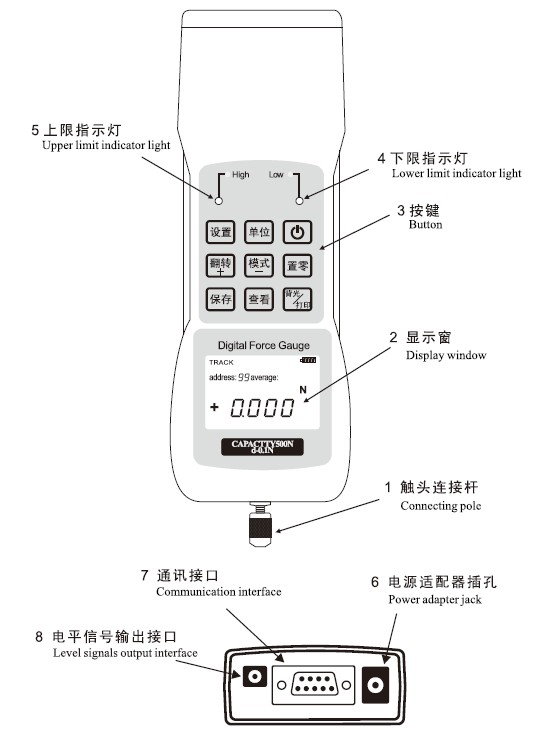

HG-20 手持推拉力计 的结构组成有：上限指示灯、下限指示灯、按键、显示窗、触头连接杆、通讯接口、电源适配器插孔、电平信号输出接口。具体如下图：

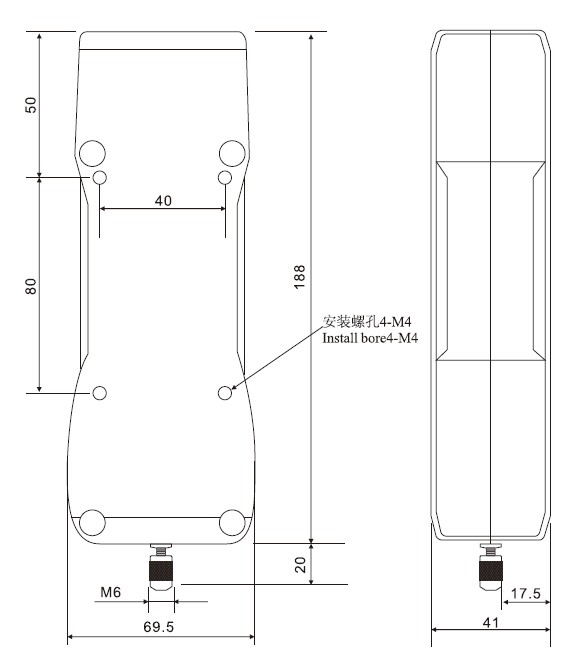

规格尺寸图

产品特点

1. 高精度高分辨力，稳定性高，采样速度达到120HZ

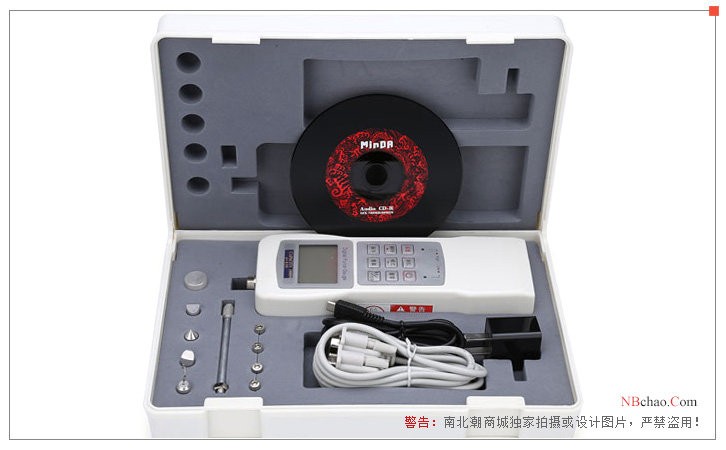

2. 专用仪器工具箱，内含EVA防震包装，易于运输、保存、携带
3. 段式液晶显示器，绿色背光屏
4. 六种单位N、KN、Kgf、gf、lbf、tf自由互换
5. 测试方向显示（拉力+，推力-）
6. 三种测试模式：实时力值跟踪模式、峰值保持模式、第一峰值模式
7. 可设定上下限比较值做数据合格与否判断，有声音报警及电平信号输出
8. 存储99组测试数据，并自动计算存储数据的平均值，最大值及最小值
9. 峰值保持时间可设置（可设定0~99秒）
10. 重力加速度值可设置
11. 无操作自动关机可设置（时间自由设定0~99分钟）
12. 限位保护：具有量程声音报警和机械两级限位保护
13. 采用智能充电，可安全的充电，延长电池寿命
14. 配合本公司电动测试机台，可实现被测产品破坏即停或复位、到达预设力值停止或复位、疲劳试验等各种新型实用功能
15. 上位机软件：中文WINDOWS界面

• 试验结果有多种坐标曲线显示：实时力值-时间、峰值力值-次数、第一峰值-次数
• 合格判断：除自动得出试验结果外，另可根据预设标准值的合格范围，做出合格判断及批量检测合格率
• 自动存储：试验数据和曲线自动存储到电脑中，储存数量无限制
• 试验数据：测试所得数据可查询、导出excel格式
• 试验报告：可按用户要求的格式编制试验报告，形成报表并打印

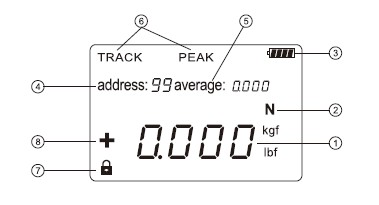

显示屏参数介绍

1）测试值读数区

2）数值单位，可选择“N”、“kgf”、“lbf”三种不同的测量单位，外置大量程时还会有“kN”

3）电池电量指示，当电池电量显示很小时，要及时充电，当电池电量为空时，HG-2/5/10/20/50推拉力计就会自动关机

4）存储数据的内存编号

5）数据平均值指示：“Average”表示显示平均值

6）工作模式指示

“Track”：重量跟踪模式；

“Peak”：峰值保持模式；

7）峰值保持锁定符号

在峰值保持模式时如果有峰值被保持将显示此符号

8）推拉力方向符号

拉力测试时显示“+”，推力测试时显示“-”
