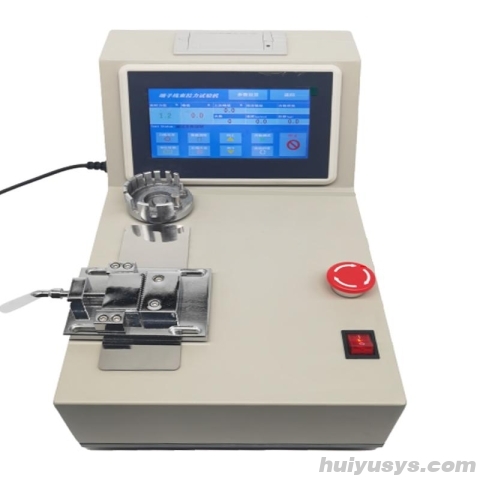

海宝仪器 DXL-3000 线束端子拉力试验机

产品概述

海宝 DXL-3000 线束端子拉力试验机是一款专为线束与接线端子拉脱力测试设计的高精度设备，量程达3000N。该机型结构紧凑，适合桌面放置，操作人员可轻松坐姿完成测试，广泛适用于电子、汽车、家电等行业的连接件质量检测。

设备搭载7寸触摸屏和友好的人机交互界面，支持一键启动测试，操作简单直观。内置精密自动控制与数据采集系统，实现全过程数字化管理，具备速度、位移、力值多项可控功能，支持实时数据显示、自动测试运行、合格判断及结果打印，提升测试效率与准确性。

功能特点详解

1. 触摸屏智能控制
配备7寸触摸显示屏，界面友好，参数设置直观，支持一键启动测试，降低操作门槛，提高测试一致性。

2. 多单位自由切换
支持6种力值单位（N、kgf、lbf、gf、kN、tf）和3种位移单位（mm、cm、in），适应不同标准和测试场景需求。

3. 全面的参数控制能力
运行速度和位移均可设置，支持宽范围调节；可设定到位延时或预设力延时，实现精准测试流程控制。

4. 力保持与往返运动功能
可在指定位置或达到设定力值后保持静止，时间自由设定；支持设定力值下的往返运动，模拟复杂受力环境。

5. 拉断即停与自动判断
具备拉断即停功能，加载力卸除后自动返回原点或停止；实时显示峰值力值、位移量、运行速度，并进行合格判断。

6. 数据存储与打印输出
支持100组测试数据存储，每组数据包含不同配置下的测试结果；内置微型打印机，可直接打印试验结果。

7. 多重安全保护机制
集成超载保护、限位保护、紧急停机和漏电保护功能，确保设备在异常情况下迅速响应，保障人员与设备安全。

技术规格参数

应用领域/适用场景

适用领域：电子制造、汽车线束、家用电器、通信设备、航空航天等领域中对线束与接线端子的拉脱力进行可靠性测试。

产品细节/结构说明

DXL系列拉力试验机采用精密自动控制和数据采集系统，实现全数字化的数据采集与控制过程。设备支持自动运行测试、测试样品数量统计、合格判断、到位延时和预设力延时等功能，全面提升测试自动化水平。
操作人员可坐于椅子上轻松完成测试，符合人体工学设计要求。设备体积小巧，便于放置于工作台面，节省空间。

主要功能列表：
7寸触摸显示屏，人机交互界面友善，操作简单易用，一键开始测试。
6种力值单位N、kgf、lbf、gf、kN、tf。
3种位移单位mm、cm、in。
运行速度可设置，设置宽泛，可以适应各种不同的测试速度要求（速度可控）。
运行距离可设置，运行至设置位置后，可延时保持或立即返回原点（位移可控）。
力保持功能: 运行至指定位置或到达设定力值，设备保持不动，时间可自由设定（力值及时间可控）。
设定力值往返运动功能: 设定力值往返运动，力值设定、保持时间。
拉断即停功能: 施加被测物上的加载力卸力后，随即返回原点或停止。
实时显示实时力值、峰值力值、上次峰值、位移量、运行速度、合格判断与测试次数。
试验结果合格判断，最大值、最小值、平均值、合格率自动统计。
100组测试数据存储（每一组测试可以是不同配置参数下所得运行结果，方便用户确认修改配置后测试的结果）。
设备自带微型打印机,可打印试验结果。
自带超载保护和限位保护，紧急停机装置，漏电保护装置。
