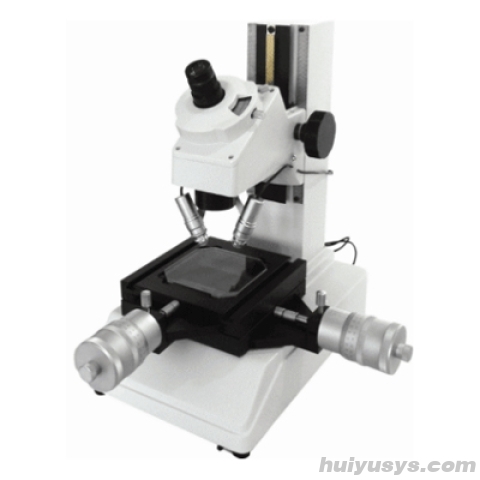

上海彼爱姆小型工具显微镜IM 是一款基于影象法测量原理的光学精密计量仪器，适用于精密机械制造与工具制造行业。该仪器具备广泛的测量范围、可靠的测量精度以及便捷的操作方式，是长度、角度和螺纹等几何参数测量的理想选择。
本仪器支持直角坐标系下的长度测定，可对螺纹车刀、铣刀、冲床工具、量规、样板等工具进行精确的角度与轮廓检测。同时可用于螺纹中径、外径、内径、螺距、螺形角及螺纹形状的测定，并能通过投影对比方式进行复杂形状的比对分析。配备多种附件和可变放大倍数配置，特别适合微小或结构复杂的工件测量。
✓ 高精度测量：测量精度达0.01mm，读数手轮格值为0.002mm(0.0001")，确保数据精准可靠。
✓ 多功能应用：支持长度、角度、螺纹参数测定及轮廓比较，适用性广泛。
✓ 灵活照明系统：配备透射照明并带绿色滤光片，另含单灯倾斜反射照明，光源为24V2W，提升成像清晰度。
1. 影像法测量基础
采用影像投影方式进行非接触式测量，适用于高精度要求的微小零件检测，避免损伤被测表面。
2. 直角坐标长度测定
在X-Y平面上实现精确位移测量，测微头移动量为25mm(1")，配合0.002mm格值的手轮，便于精细定位与读数。
3. 工具角度测定
可测定螺纹车刀、铣刀、冲床工具、量规、样板等各类工具的角度，结合测角目镜分划值6′，实现高分辨率角度分析。
4. 螺纹参数全面检测
支持螺纹中径、外径、内径、螺距、螺形角及螺纹形状的测定，满足螺纹加工质量控制需求。
5. 轮廓比较功能
将实际工件的投影轮廓与预先绘制的标准轮廓进行叠加比对，快速判断形状偏差。
6. 显微观察用途扩展
除计量功能外，亦可作为普通显微镜使用，用于检查表面光洁度或其他微观特征。
7. 手动聚焦与高度适配
聚焦方式为手动调节，最大可容纳工件高度为110mm，适应多种尺寸样品。
| 项目 | 参数 |
|---|---|
| 显微镜总放大率 | 30X |
| 目镜 | 15 |
| 物镜放大倍数 | 2X |
| 视场尺寸 | 50×50mm(2"×2") |
| 测量精度 | 0.01mm |
| 读数装置测微头移动量 | 25mm(1") |
| 读数手轮格值 | 0.002mm(0.0001") |
| 测角目镜分划值 | 6′ |
| 聚焦方式 | 手动，工件＊大高度110mm |
| 照明装置 | 透射，带绿色滤光片 |
| 反射照明 | 单灯倾斜反射照明,光源24V2W |
| 工作台尺寸 | 152×152mm |
| 测量行程 | 96mm×96mm |
| 仪器重量 | 15kg |
适用领域：精密机械制造、工具制造、模具加工、计量检测实验室、螺纹产品质量控制、表面轮廓比对分析等。
用途说明：
IM小型工具显微镜是以影象法为测量基础，是具有广泛用途的光学精密计量仪器之一。其测量范围广、精度可靠，操作方便，因而特别适用于精密机械制造与工具制造行业。
可在直角坐标中测定长度；测定工具的角度如螺纹车刀、铣刀、冲床工具、量规、样板等；测定螺纹如中径、外径、内径、螺距、螺形角、螺纹形状等；比较形状：预先画好的轮廓与投影轮廓比较；也可作为观察显微镜使用，检查表面光洁度及类似工作；可装置特殊设备与附件，并可变换不同的放大倍数，对于形状复杂或微小工件的测定极为方便。
配置信息：
目镜：15
物镜：2X
视场尺寸：50×50mm(2"×2")
工作台尺寸：152×152mm
测量行程：96mm×96mm
聚焦方式：手动，工件＊大高度110mm
照明方式：透射照明（带绿色滤光片），单灯倾斜反射照明
光源规格：24V2W
整机重量：15kg
A：显微镜总放大率为30X。
A：测量精度为0.01mm。
A：可用于直角坐标下长度测定、工具角度测定（如螺纹车刀、铣刀等）、螺纹参数测定（中径、外径、螺距等）、轮廓比较以及表面光洁度检查。
A：测角目镜分划值为6′。
A：读数装置测微头移动量为25mm(1")。
