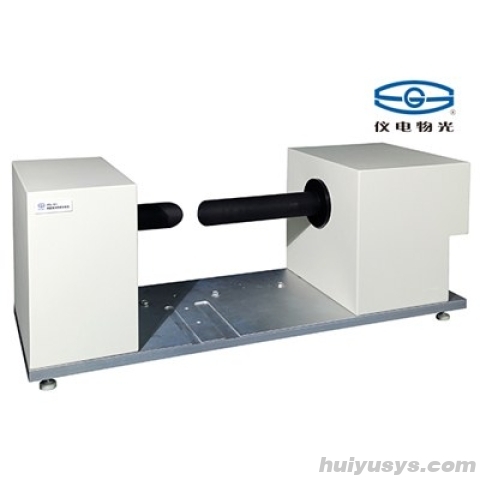

上海仪电物光 WJL-501 喷雾激光粒度分析仪

产品概述

WJL-501喷雾激光粒度分析仪是专为实时测量雾滴粒度分布而设计的高性能仪器。它基于夫琅和费衍射原理和全量程米氏（Mie）散射理论，结合高稳定性激光光源，确保了光路的长期稳定与检测精度的提升。

该设备具备全自动操作特性，喷头位置连续可调，支持多角度检测。其独特的专业结构设计能有效抵御颠簸与灰尘干扰，适应恶劣工作环境。配合功能强大的分析软件，可清晰呈现测试过程，广泛适用于科研与工业现场对喷雾状态的精准监控。

产品亮点/核心优势

功能特点详解

1. 先进的光学测量原理：仪器融合夫琅和费衍射与全量程米氏散射理论，能够精确解析微小至较大颗粒的散射信号。这种双重理论支撑使得仪器在面对复杂喷雾形态时，仍能保持极高的分辨率与准确性。

2. 全方位可调检测机制：针对喷雾场的非均匀性，设计了可连续调节的喷头滑动机构。用户可根据实际喷雾形态调整检测位置，实现纵向与横向的多角度扫描，从而获取更具代表性的粒度分布数据。

3. 智能化软件操作平台：基于Windows系统开发的专用软件，界面友好且逻辑清晰。不仅支持全自动测试流程，还内置了丰富的数据模型，包括标准分级、自定义分级及按目分级等，满足不同行业的特定分析习惯。

4. 高稳定性光源技术：采用长寿命He-Ne激光气体光源，具有极佳的相干性与稳定性。相比半导体光源，其在长时间工作中能保持能量输出恒定，显著降低了因光源波动导致的测量漂移。

5. 宽动态范围与快速响应：仪器具备宽广的动态检测范围，能够同时捕捉细微雾滴与较大液滴的信号。高速数据采集与处理系统确保了实时测量的流畅性，特别适用于瞬态喷雾过程的监测。

技术规格参数

应用领域/适用场景

适用领域：广泛应用于喷嘴制造、喷雾干燥技术、燃油喷雾研究、结冰风洞实验、水雾与烟雾监测、消防干粉效能评估以及气雾剂产品开发等行业。

典型用途：用于实时在线或离线监测喷雾过程中的液滴粒径分布，优化喷嘴设计，评估喷雾均匀性，以及控制工业生产中的喷雾质量，确保最终产品的性能一致性。

产品细节/结构说明

标准配置：主机包含高精度He-Ne激光发射单元、高灵敏度光电探测器阵列、精密机械调节支架及自动控制电路。配套软件安装光盘及数据连接线，支持主流Windows操作系统。

工作原理：激光束穿过喷雾场时，颗粒产生散射光，散射光强分布与颗粒粒径相关。探测器接收不同角度的散射光信号，经A/D转换后传入计算机，通过米氏散射理论反演计算出颗粒的粒度分布。

操作提示：使用前请确保光路清洁，利用自动对中功能校准光路。根据喷雾类型调整喷头位置以获取最佳信号强度。测试结束后请及时清理样品池，避免残留物影响下次测量精度。
