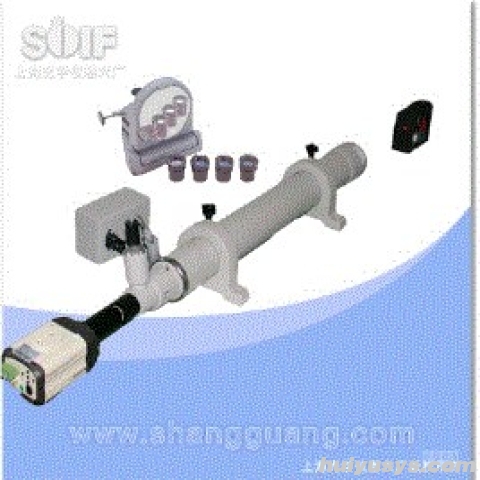

F550平行光管是光学仪器装校调整的重要工具，也是光学量度仪器的核心组成部分。它通过产生来自无限远的平行光束，配合不同分划板及测微目镜或显微镜系统，能够精确测定透镜组的焦距、鉴别率及其他成像质量。
该设备结构设计严谨，光路稳定，适用于各类透镜组的光学性能检测。作为基础光学计量器具，它在确保光学系统成像精度方面发挥着关键作用，是光学加工、装配及检验环节不可或缺的标准化设备。
✓ 高精度平行光输出：提供稳定的无限远光束，确保光学测试基准的准确性。
✓ 多功能测量能力：支持焦距、鉴别率及成像质量等多种光学参数的综合测定。
✓ 兼容性强：可灵活配用多种分划板，适配测微目镜或显微镜系统进行扩展应用。
✓ 结构稳固耐用：机械结构设计合理，保证长期使用中的光轴稳定性与重复定位精度。
✓ 操作便捷直观：配备高斯目镜系统，便于快速对准与清晰观测，提升检测效率。
1. 平行光生成机制：利用精密物镜系统将光源发出的光线转换为平行光束，模拟无限远目标，为后续光学元件的测试提供标准输入条件。
2. 焦距测定功能：结合特定分划板与观测系统，通过成像位置与大小的关系，精确计算待测透镜组的等效焦距，满足研发与质检需求。
3. 鉴别率检测能力：内置高分辨率分辨力板，用于评估光学系统的极限分辨能力，判断镜头成像的清晰度与细节还原水平。
4. 成像质量评估：通过观察像差、畸变等现象，定性及定量分析透镜组的成像优劣，辅助光学设计优化与工艺改进。
5. 高斯自准直系统：集成高斯目镜，支持自准直光路调节，方便用户快速完成光路同轴度校正与焦点确认，简化操作流程。
| 项目 | 参数 |
|---|---|
| 平行光管焦距 | 550mm |
| 口径 | 55 mm |
| 相对孔径 | 1：10 |
| 高斯目镜焦距 | 44mm |
| 放大倍数 | 5.7倍 |
| 外型尺寸 | 680*150*135mm |
| 重量 | 7.5公斤 |
适用领域：光学仪器制造、精密光学检测、科研院所实验室、高校物理教学、镜头模组生产线。
典型用途：透镜组焦距标定、光学系统分辨率测试、成像质量验收、光路同轴度校准、光学元件装调辅助。
标准配置：F550平行光管主体、高斯目镜组件、基础分划板组、防护罩及包装箱。
工作原理：光源照亮位于物镜焦平面上的分划板，经物镜后形成平行光射出；当平行光进入待测系统后，通过观测其成像状态或反射回像，即可反推待测系统的光学参数。
操作提示：使用前请确保各连接部位紧固，调节高斯目镜直至分划刻线清晰；测试过程中避免强光直射入射口，以保持观测对比度；定期清洁光学表面，防止灰尘影响测试精度。
A：F550平行光管是光学仪器装校调整的重要工具，主要用于产生来自无限远的平行光束。它配合不同分划板及测微目镜或显微镜系统，能够精确测定透镜组的焦距、鉴别率及其他成像质量，广泛应用于光学加工、装配及检验环节。
A：根据技术规格，该平行光管的焦距为550mm，口径为55 mm，相对孔径为1：10。此外，其配备的高斯目镜焦距为44mm，放大倍数为5.7倍。
A：使用前请确保各连接部位紧固。操作时，需调节高斯目镜直至分划刻线清晰，利用其自准直光路功能快速完成光路同轴度校正与焦点确认。测试过程中应避免强光直射入射口，以保持观测对比度。
A：为了保持测试精度，需要定期清洁光学表面，防止灰尘影响成像质量。同时，由于该设备结构设计严谨以保证光轴稳定性，在存放和搬运时应注意防护，避免剧烈震动导致机械结构松动或光轴偏移。
A：F550平行光管（全套）的外型尺寸为680*150*135mm，整机重量为7.5公斤。紧凑的设计使其便于在实验室或生产线环境中部署和使用。
