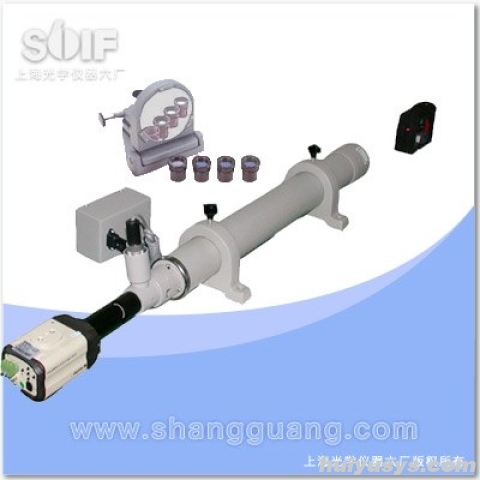

F550平行光管是光学仪器装校调整的重要工具，也是光学量度仪器的核心组成部分。它通过产生来自无限远的平行光束，配合不同分划板及测微目镜或显微镜系统，能够精确测定透镜组的焦距、鉴别率及其他成像质量。
该设备结构设计严谨，光路稳定，适用于各类光学元件的性能检测与校准。作为基础光学计量器具，它在确保光学系统成像精度方面发挥着关键作用，是光学加工、装配及检验环节不可或缺的辅助设备。
✓ 高精度平行光输出：提供稳定的无限远光束，确保光学测试基准的准确性。
✓ 多功能测量能力：支持焦距、鉴别率及成像质量等多种光学参数的综合测定。
✓ 兼容性强：可灵活配用多种分划板，并适配测微目镜或显微镜系统进行扩展应用。
✓ 结构稳固耐用：机械结构设计合理，保证长期使用中的光轴稳定性与重复定位精度。
✓ 操作便捷直观：配备高斯目镜系统，便于快速对准与观测，提升检测效率。
1. 平行光生成机制：利用精密光学系统设计，将点光源转化为平行光束，模拟无限远目标，为透镜组测试提供标准输入条件。
2. 焦距测定功能：结合特定分划板与观测系统，通过像位关系精确计算待测透镜组的等效焦距，满足多样化镜头检测需求。
3. 鉴别率检测能力：通过更换高分辨率分划板，评估光学系统的极限分辨能力，验证成像清晰度与细节还原性能。
4. 成像质量评估：支持对球差、彗差等像差进行定性或半定量分析，辅助优化光学系统设计及装调工艺。
5. 高斯自准直观测：内置高斯目镜系统，实现自准直光路观测，简化光轴对准流程，提高装校调整的便捷性与准确度。
| 项目 | 参数 |
|---|---|
| 平行光管 焦 距 | 550mm |
| 口 径 | 55 mm |
| 相对孔径 | 1：10 |
| 高斯目镜 焦 距 | 44mm |
| 放大倍数 | 5.7倍 |
| 外型尺寸 | 680*150*135mm |
| 重量 | 7.5公斤 |
适用领域：光学仪器制造、精密光学检测、科研院所实验室、计量校准机构。
典型用途：透镜组焦距测量、光学系统鉴别率测试、成像质量评估、光轴装校调整、光学元件性能验收。
标准配置：F550平行光管主体、高斯目镜、基础分划板组件、防护包装。
工作原理：光源经聚光镜照亮位于物镜焦平面上的分划板，光线经物镜后形成平行光束射出。当被测光学系统接收此平行光并成像时，通过观测系统即可分析其光学特性。
操作提示：使用前请确保各连接部位紧固，避免震动影响光路稳定性；更换分划板时需轻拿轻放，防止划伤刻线；定期清洁光学表面以保持透光率与成像对比度。
A：F550平行光管是光学仪器装校调整的重要工具，主要用于产生来自无限远的平行光束。配合不同分划板及测微目镜或显微镜系统，它可以精确测定透镜组的焦距、鉴别率及其他成像质量，广泛应用于光学加工、装配及检验环节。
A：根据技术规格，该平行光管的焦距为550mm，口径为55 mm，相对孔径为1：10。此外，其配备的高斯目镜焦距为44mm，放大倍数为5.7倍。
A：使用前请确保各连接部位紧固以避免震动影响光路稳定性。工作原理是将光源经聚光镜照亮位于物镜焦平面上的分划板，光线经物镜后形成平行光束射出。在更换分划板时需轻拿轻放，防止划伤刻线，随后通过观测系统分析被测光学系统的特性。
A：为了保持透光率与成像对比度，需要定期清洁光学表面。同时，由于设备重量为7.5公斤，移动和存放时应注意平稳，避免剧烈碰撞。结构设计虽稳固，但仍需避免长期处于高震动环境中，以保证光轴稳定性与重复定位精度。
A：是的，该设备外型尺寸为680*150*135mm，重量为7.5公斤。结构紧凑且设计严谨，适合放置在实验室工作台或精密光学检测平台上使用。
