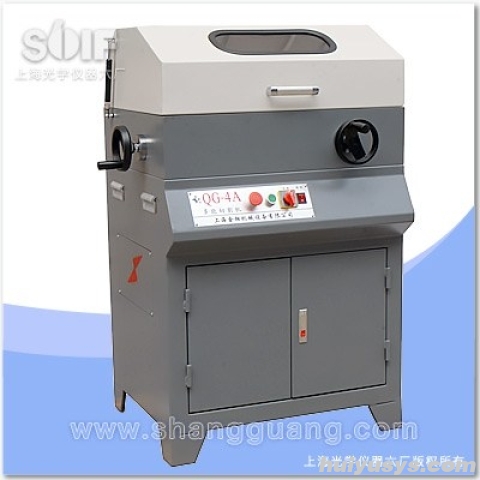

上光六厂 QG-4A 多功能金相切割机

产品概述

QG-4A多功能切割机是专为金相制备领域设计的高效切割设备，主要面向圆柱体、多角形及带有凸台等不规则形状的一般金相试样材料。该设备采用先进的双罩壳全封闭结构配合快速夹紧机构，从根本上保障了操作人员在切割过程中的安全性。

为解决传统切割中易出现的试样过热问题，该机集成了强力冷却系统与多维进给控制功能。通过前后左右拖板的灵活调整与试样转位功能，不仅避免了切割表面的微烧伤，保护了材料微观组织，还显著提高了切割砂轮片的利用率，是各类实验室进行不规则试样精密切割的优选设备。

产品亮点/核心优势

功能特点详解

1. 双罩壳全封闭安全结构：设备主体采用双重防护罩壳设计，将切割区域完全隔离，有效阻挡火花与碎屑飞溅。配合快速夹紧机构，既保证了装夹的稳固性，又大幅提升了操作安全性，让实验人员无需担忧意外伤害。

2. 强力冷却循环系统：针对金相试样对热敏感的特性，配备了高效的冷却液喷淋系统。在高速切割过程中持续带走热量，避免试样表面因高温产生塑性变形或组织烧伤，确保后续磨抛制样的质量基础。

3. 四向拖板精密进给：工作台集成前后左右四个方向的移动拖板，用户可根据试样形状灵活调整切割位置与进给深度。这种多维度的操控能力使得处理圆柱、棱角或不规则凸台试样时更加得心应手，切割断面平整度高。

4. 试样旋转切割功能：在切割过程中，夹具支持试样进行任意角度的旋转定位。这一功能特别适用于非平面或不规则截面的切割，能够通过调整接触角度来分散切割应力，同时提高砂轮片的有效利用率，减少耗材浪费。

5. 人性化操作与维护设计：整机布局合理，控制面板直观易用，进给速度可控。结构设计充分考虑了日常清洁与维护的需求，关键部件易于 access，降低了长期使用的维护难度，适合高频次的实验室工作环境。

技术规格参数

应用领域/适用场景

适用领域：广泛应用于金属材料研究院、机械制造企业质检部门、高校材料科学实验室以及第三方检测机构。

典型用途：专门用于制备圆柱形棒材、多边形型材、带有不规则凸台的铸件或锻件等复杂形状的金相试样。特别适用于对切割热影响区敏感、需要保持原始微观组织形态的高精度金相分析前处理。

产品细节/结构说明

标准配置：主机机身、双罩壳防护系统、快速夹紧夹具、四向移动拖板工作台、强力冷却液循环系统、专用切割砂轮片、电机驱动单元。

工作原理：通过高性能电机驱动切割片高速旋转，利用四向拖板将试样平稳送入切割区。在冷却液的持续冲刷下，切割片对试样进行机械切削。操作者可通过旋转夹具调整试样角度，实现多角度、多截面的精确切割，同时全封闭罩壳收集废屑与冷却液。

操作提示：使用前请检查冷却液液位是否充足，确保管路畅通；装夹试样时需确认夹紧牢固，避免切割过程中松动；根据试样材质硬度选择合适的进给速度，严禁强行快速进给导致电机过载或切片破碎；定期清理罩壳内部沉积物，保持设备清洁。
