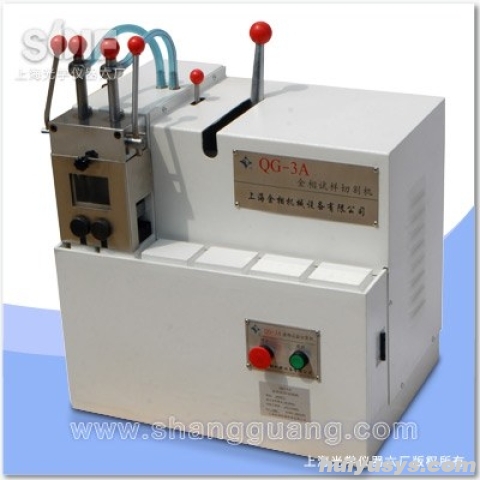

上光六厂 QG-3A 金相试样切割机

产品概述

QG-3A金相试样切割机是用于切割一般金相、岩相试样材料的专业设备。机内设有冷却通道及开关，在切割时可通入配置好的冷却液来带走在切割中所产生的热量，有效避免试样因过热而烧伤组织，确保后续金相分析的准确性。

该设备操作使用方便，安全可靠，是实验室制样必备设备之一。砂轮主轴装在摇臂轴承座里，通过三角皮带轮的传动而获得动力，为砂轮切割提供进给运动。切割进给量的快慢取决于手动摇臂摆动的快慢，便于操作人员根据材料硬度灵活控制切割节奏。

产品亮点/核心优势

功能特点详解

1. 精密传动与进给控制：砂轮主轴安装在摇臂轴承座内，通过三角皮带轮传动获得动力。切割进给运动由手动摇臂摆动控制，操作人员可根据手感精确掌握进给速度，确保切割面平整。

2. 中空压杆冷却技术：样件快速夹紧机构的压杆采用中空设计，直接通向切割点输送冷却液。这种设计确保冷却液能第一时间到达切割区域，最大化散热效率，同时压块下方的工作钳口设有V型槽，方便夹紧圆柱形或不规则试样。

3. 可视化安全防护：工作台配备透明有机玻璃防护罩，在有效阻挡火花和碎屑飞溅的同时，提供了良好的视野，使操作者能清晰观察切割位置与状态，兼顾安全性与操作性。

4. 智能冷却液管理：机体内集成进出水道和冷却液开关，流量大小可根据切割需求任意调节或关闭。冷却水箱专供储存冷却液，支持循环使用，建议选用润滑性较好的冷却剂以延长砂轮寿命并提高切割质量。

5. 多功能材料兼容：标准配置适用于一般金相及岩相试样。针对岩石、陶瓷等高硬度材料，设备支持更换金刚石砂轮片（需特殊订货），拓展了设备的应用范围，满足多样化实验室制样需求。

技术规格参数

应用领域/适用场景

适用领域：广泛应用于金属材料、岩石矿物、陶瓷材料等领域的实验室金相分析前处理环节。

典型用途：用于截取金相试样、岩相薄片毛坯，特别适用于对热敏感、易烧伤组织的材料进行低温冷却切割，确保样品微观结构不受破坏。

产品细节/结构说明

标准配置：主机台、透明有机玻璃防护罩、冷却水箱、V型槽工作钳口、中空冷却压杆、三角皮带传动系统。

工作原理：电动机通过三角皮带带动砂轮主轴旋转进行切削，手动摆动摇臂控制进给深度。同时，冷却泵将水箱中的冷却液通过中空压杆喷射至切割点，带走摩擦热量，防止试样组织变化。

操作提示：严禁使用一般自来水作为冷却液，务必选用润滑性较好的专用冷却剂。切割岩石、陶瓷等硬脆材料时，必须更换金刚石砂轮片（需单独订购），以免损坏普通砂轮或影响切割效果。
