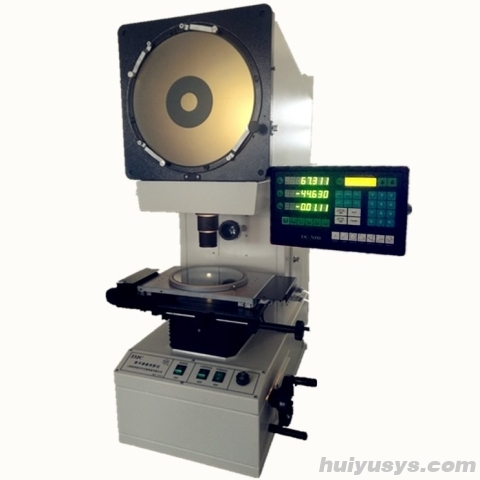

彼爱姆23JC台式投影仪是一款专为精密测量设计的轻型光学检测仪器。该设备结构紧凑、功能丰富，具备高清晰度成像与便捷的操作体验，旨在为用户提供高效的非接触式测量解决方案。
仪器采用先进的远心光路照明系统，有效消除调焦误差并保证照明均匀性。支持透射式轮廓测量及带有反射照明的表面形态检测，能够避免测量力对精度的影响。广泛应用于机械、仪表、电子、轻工等行业，以及院校、研究所和计量检定部门，是检测复杂工件轮廓尺寸与表面形状的理想工具。
✓ 非接触式精密测量：避免测量力导致的工件变形或损伤，确保高精度检测结果。
✓ 远心光路设计：照明系统与物镜均采用远心光路，消除调焦误差，成像边缘清晰锐利。
✓ 双重照明模式：配备透射与反射照明系统，既可测量轮廓，也可检测表面形状与位置尺寸。
✓ 高效检测能力：针对样板、冲压件、齿轮等复杂形状工件，提供快速且准确的尺寸验证。
✓ 人性化操作界面：结构紧凑，工作台移动顺畅，数显解析度高，提升日常检测效率。
1. 高精度光学成像系统：仪器标配高倍率物镜，结合远心光路技术，确保在整个视场内成像一致且无畸变。透射光照明下轮廓测量误差极小，满足精密工业检测需求。
2. 多功能投影屏观测：配备大直径投影屏，刻有米字线辅助对准。屏幕支持大范围旋转，并具备高精度的角度数显功能，便于进行角度测量与复杂轮廓比对。
3. 精密机械工作台：搭载金属与工作玻璃双层台面，X/Y轴行程充足。配备高精度鼓轮读数与坐标数显系统，解析度极高，确保工件定位与移动测量的准确性。
4. 灵活的多倍率配置：除了标配物镜外，支持多种倍率物镜选购（含内/外反射方式），适应不同尺寸与类型的工件检测，从微小零件到较大组件均可覆盖。
5. 稳定可靠的照明与散热：采用高亮度卤钨灯作为光源，配合强制风冷系统，确保持续工作时的光强稳定与设备安全，延长仪器使用寿命。
| 项目 | 参数 |
|---|---|
| 测量示值误差 | （3+L/75）um |
| 物镜调焦行程 | 70mm |
| 投影屏直径 | φ308mm |
| 金属台尺寸 | 355X200mm |
| 工作玻璃台尺寸 | 260X150mm |
| X坐标行程 | 200mm |
| Y坐标行程 | 100mm |
| 照明光源 | 24V/150W卤钨灯 |
| 电源 | 220V（AC），50/60HZ |
| 总功率 | 350W |
| 外形尺寸 | 730×400×1120mm |
| 仪器重量 | 约160kg |
适用领域：广泛应用于机械制造、仪器仪表、电子元器件、轻工制造等行业，同时也适用于高等院校、科研院所以及专业计量检定部门。
典型用途：主要用于高效率检测各种形状复杂工件的轮廓尺寸和表面形状。典型被测对象包括样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等精密零部件。
标准配置：仪器主体包含主机架、投影屏、工作台、标配物镜（10X）、透射与反射照明光源系统、冷却风扇组及电源模块。
工作原理：利用光学投影原理，将被测物体置于光路中，通过物镜放大后投影到屏幕上。透射光用于观察物体轮廓，反射光用于观察物体表面细节。通过移动工作台和旋转屏幕，配合数显系统进行坐标与角度测量。
操作提示：使用前请确认电源连接及接地良好；根据被测件大小选择合适的物镜倍率；定期清洁光学镜片及工作台面，保持光路通畅；注意检查冷却风扇运行状态，防止过热。
A：该仪器是一款专为精密测量设计的轻型光学检测仪器，广泛应用于机械、仪表、电子、轻工等行业，以及院校、研究所和计量检定部门。它主要用于非接触式检测复杂工件的轮廓尺寸与表面形状，典型被测对象包括样板、冲压件、齿轮、凸轮、螺纹及成型铣刀等。
A：根据技术规格，其测量示值误差为（3+L/75）um，物镜调焦行程为70mm，投影屏直径为φ308mm。工作台方面，X坐标行程为200mm，Y坐标行程为100mm；金属台尺寸为355X200mm，工作玻璃台尺寸为260X150mm。
A：使用前请确认电源连接及接地良好。根据被测件大小选择合适的物镜倍率，将工件置于光路中。利用透射光观察物体轮廓，或利用反射光观察表面细节。通过移动工作台和旋转屏幕，配合数显系统进行坐标与角度测量。操作时请注意保持光路通畅，并确保冷却风扇正常运行。
A：为了保持高精度和延长使用寿命，需定期清洁光学镜片及工作台面，防止灰尘影响成像质量。同时，应经常检查冷却风扇的运行状态，确保散热良好，防止仪器过热。由于采用24V/150W卤钨灯作为照明光源，建议在不使用时及时关闭光源以节省寿命并减少热量积聚。
A：彼爱姆23JC的电源要求为220V（AC），50/60HZ，总功率为350W。其外形尺寸为730×400×1120mm，仪器重量约为160kg。这些参数表明设备结构紧凑但具有一定自重，安装时需确保放置平台稳固。
