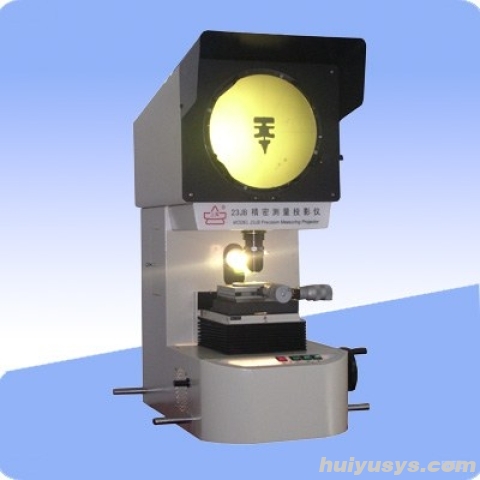

23JB显微测量投影仪是一种光、机、电一体化的精密高效光学计量仪器。该设备专为高精度几何量测量设计，能够实现对复杂工件轮廓及表面形状的快速、准确检测。
凭借其卓越的光学性能和稳定的机械结构，本仪器广泛适用于机械、仪表、钟表、电子、线缆、橡胶、五金及轻工制造等多个行业。同时，它也是高等院校、科研院所及计量检定部门在实验室、计量室及生产车间进行精密测量的理想选择，能够有效提升质量检测效率与标准化水平。
✓ 光电一体化设计：融合精密光学系统与电子化控制，确保测量过程的高效性与数据处理的便捷性。
✓ 多倍率物镜配置：提供多种放大倍率选择，兼顾大视场观察与高倍率细节捕捉，适应不同尺寸工件的检测需求。
✓ 高精度工作台：配备精密测微手轮与多向行程调节，支持微米级精细定位，保证测量数据的重复性与准确性。
✓ 双路照明系统：集成透射与反射两种照明模式，无论是透明件还是不透明金属件，均能获得清晰均匀的成像效果。
✓ 广泛行业适用性：结构设计符合通用计量标准，满足从工业生产现场到专业计量实验室的多样化应用场景。
1. 精密投影成像系统：采用高质量投影物镜组，配合大尺寸投影屏，能够将微小工件轮廓以高清晰度投射出来。旋转式投影屏设计支持全角度测量，便于对不规则几何形状进行比对和分析。
2. 多轴精密移动平台：工作台具备X、Y、Z三轴独立移动能力，结合高精度测微手轮，操作者可轻松实现工件的精确定位与聚焦。金属与玻璃双台面设计，既保证了承重稳定性，又满足了透射光照明的特殊需求。
3. 灵活的光学变倍方案：仪器标配多档物镜，用户可根据被测物体的大小和精度要求切换放大倍率。不同的物方线视场与工作距离组合，为各类零部件提供了灵活的观测空间。
4. 智能数显辅助：关键测量轴配备数字显示功能，直观呈现位移量与角度变化，大幅降低人工读数误差，提升检测效率，特别适合批量工件的快速筛查。
5. 复合照明技术：内置透射与反射双光源系统，通过独立控制可分别或同时使用。这种设计使得仪器既能测量通孔、缝隙等透光特征，也能检测表面划痕、倒角等非透光特征。
| 项目 | 参数 |
|---|---|
| 投影屏尺寸 | Φ300mm |
| 旋转范围 | 0～360° |
| 放置数显当量 | 0.01° |
| 物镜放大倍数 | 10X, 20X, 50X |
| 物方线视场 | 30mm, 15mm, 6mm |
| 物方工作距离 | 85.17, 81.94, 16.99 |
| 工作台行程X | 0~50mm 测微手轮格值0.01mm |
| 工作台行程Y | 0~50mm 测微手轮格值0.01mm |
| 工作台行程Z | 0～80mm 调焦行程50mm |
| 金属台面尺寸 | 200×160mm |
| 玻璃台面尺寸 | ф90mm |
| 透射照明 | 24V/150W卤素灯 |
| 反射照明 | 24V/150W卤素灯 |
| 电源 | 220V（AC），50/60Hz总功率350W |
适用领域：广泛应用于机械制造、精密仪表、钟表加工、电子元器件、线缆制造、橡胶制品、弹簧五金、建筑材料及轻工产品等行业的质量控制环节。
典型用途：适用于各类形状复杂工件的轮廓尺寸测量、表面形状分析、螺纹参数检测以及微小零件的几何公差评定。同时也服务于院校教学实验、科研机构研发测试及计量部门的仲裁检定。
标准配置：主机包含投影箱体、精密立柱、多轴移动工作台、物镜组（10X/20X/50X）、透射与反射卤素光源系统及电源模块。
工作原理：利用光学投影原理，将被测物体置于光源与物镜之间，通过物镜放大后投射到投影屏上。操作者通过移动工作台使工件影像与屏幕上的标准刻度或图形进行比对，从而读取尺寸数据。
操作提示：使用前请确认电源电压匹配，根据工件材质选择合适的照明方式（透射或反射）。测量时请注意物方工作距离，避免镜头碰撞工件。定期清洁光学镜片以保持成像清晰度。
A：该设备是一种光、机、电一体化的精密高效光学计量仪器，广泛适用于机械、仪表、钟表、电子、线缆、橡胶、五金及轻工制造等行业。它主要用于对复杂工件轮廓及表面形状进行快速、准确检测，同时也适合高等院校、科研院所及计量检定部门在实验室或生产车间使用。
A：仪器配备三种物镜放大倍数，分别为10X、20X和50X。对应的物方线视场分别为30mm、15mm和6mm。用户可根据被测物体的大小和精度需求选择合适的倍率进行观测。
A：工作台具备X、Y、Z三轴移动能力。其中X轴和Y轴行程均为0~50mm，测微手轮格值为0.01mm；Z轴总行程为0～80mm，其中调焦行程为50mm。此外，投影屏旋转范围为0～360°，放置数显当量为0.01°。
A：仪器采用透射和反射双路照明，均使用24V/150W卤素灯。为保持成像清晰度，需定期清洁光学镜片。操作时请注意物方工作距离（分别为85.17mm、81.94mm、16.99mm），避免镜头碰撞工件。同时，请确保使用220V（AC），50/60Hz电源，总功率不超过350W。
A：成像不清晰可能是由于光学镜片脏污或未正确调焦（Z轴调焦行程50mm）导致，建议清洁镜片并重新聚焦。若数据异常，请检查工作台测微手轮是否正常（格值0.01mm），确认投影屏旋转角度读数（数显当量0.01°）是否归零，以及是否选择了正确的物镜倍率以匹配当前视场。
