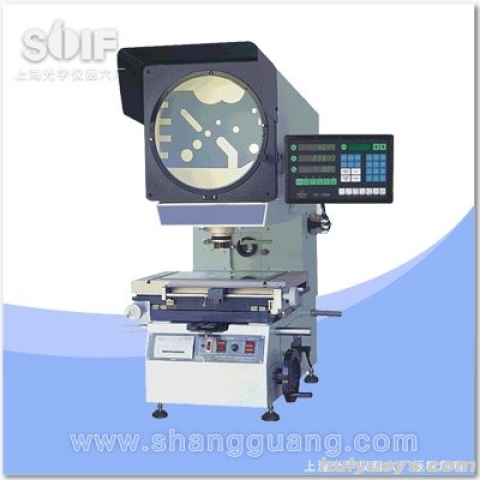

CJP系列数字测量投影仪是集光学、机械、电子于一体的精密计量仪器。该设备采用立式结构，工件影像可呈现为全正像或倒像，使得测量过程更加简易直观，显著提升检测效率。
仪器拥有优良的光学系统，确保物镜成像清晰、放大倍率准确。结合高性能的数据处理系统，该设备能够满足现代工业对零部件几何尺寸及形位公差的严格检测需求，是高校实验室及工业质检部门的理想选择。
✓ 光电一体化设计：融合精密光学成像与电子数显技术，实现高精度数字化测量。
✓ 灵活影像显示：支持全正像与倒像切换，适应不同操作习惯与检测场景，直观高效。
✓ 优质光学系统：高品质物镜组保证成像清晰锐利，放大倍率精准，减少视觉误差。
✓ 智能数据处理：内置多功能处理系统，支持中文显示、坐标旋转及多种几何元素检测。
✓ 完善照明冷却：配备透反射双路照明及强制风冷系统，确保长时间工作的稳定性与清晰度。
1. 高精度投影屏系统：大尺寸投影屏配合精细刻线，支持全方位旋转测量。数显解析度高，能够精确读取角度变化，满足复杂轮廓的角度检测需求。
2. 多倍率物镜配置：标准配置高倍率物镜，并提供多种可选倍率，覆盖从大范围概览到微小细节观测的不同视场与工作距离要求。
3. 精密三维工作台：配备金属与玻璃双层台面，X、Y轴行程满足常规零件检测，Z轴调焦行程充足，确保不同厚度工件的快速对焦与定位。
4. 智能化数据运算：DC-3000数据处理系统支持多点采样、坐标旋转、点线距离及角度自动计算，全中文界面降低操作门槛，提升数据处理效率。
5. 稳定照明与散热：透射与反射照明均采用高亮度卤素光源，配合三轴流风扇强制风冷，有效延长光源寿命并保持光路稳定。
| 项目 | 参数 |
|---|---|
| 投影屏尺寸 | Ø312 |
| 投影屏使用范围 | > Ø300 |
| 投影屏旋转范围 | 0~360º |
| 投影屏数显解析度 | 1’或0.01º |
| 物镜放大倍数 | 10x（标）, 20x（选）, 50x（选）, 100x(选) |
| 物方线视场 | φ30, φ15, φ6, φ3 |
| 物方工作距 | 77.7, 44.3, 38.4, 25.3 |
| 金属台面尺寸 | 260*152 |
| 玻璃台面尺 | 125*100 |
| X座标行程 | 75 |
| Y座标行程 | 50 |
| Z座标行程 | 90(调焦) |
| 仪器测量精度 | 3+L/75(L为被测长度，单位：mm) |
| X，Y座标数显解析度 | 0.5μm |
| 数据处理系统 | DC-3000 多功能数据处理系统 |
| 照明光源 | 24V，150W卤素灯 |
| 冷却方式 | 强制风冷(3轴流风扇) |
| 外形尺寸 | 770*550*1100 |
| 仪器重量 | 120kg |
适用领域：广泛应用于机械制造、仪器仪表、电子元件、轻工行业以及高等院校的计量室和实验室。
典型用途：适用于检测各种复杂形状零件的尺寸、角度、轮廓及形位公差，如冲压件、齿轮、螺纹、凸轮、样板等精密零部件的逆向工程与质量控制。
标准配置：主机包含立式投影箱体、精密工作台、标准10x物镜、DC-3000数据处理箱、透反射照明光源及冷却风扇系统。
工作原理：利用光学投影原理，将置于工作台上的工件经物镜放大后，成像于投影屏上。通过对比屏幕上的标准刻线与工件轮廓，结合工作台位移传感器数据，由数据处理系统计算出工件的几何参数。
操作提示：使用前请确认冷却风扇运转正常，避免卤素灯过热；根据工件大小选择合适的物镜倍率；定期清洁光学镜片及工作台玻璃面，以保持成像清晰度与测量精度。
A：CJP-3007Z数字测量投影仪广泛应用于机械制造、仪器仪表、电子元件、轻工行业以及高校实验室。它主要用于检测复杂形状零件的尺寸、角度、轮廓及形位公差，典型应用包括冲压件、齿轮、螺纹、凸轮和样板等精密零部件的质量控制与逆向工程。
A：仪器的测量精度为3+L/75（其中L为被测长度，单位为mm）。X、Y座标的数显解析度为0.5μm，投影屏数显解析度为1’或0.01º，确保了高精度的数字化测量能力。
A：设备标准配置为10x物镜，可选配20x、50x或100x物镜。操作时，应根据工件大小和细节需求选择合适倍率（对应物方线视场分别为φ30, φ15, φ6, φ3）。将工件置于金属台面（260*152）或玻璃台面（125*100）上，利用Z轴90mm行程进行调焦，通过DC-3000数据处理系统进行全正像或倒像的直观测量。
A：维护保养重点在于光学系统和散热系统。需定期清洁光学镜片及工作台玻璃面，以保持成像清晰度。由于采用24V、150W卤素灯作为照明光源，使用时必须确保强制风冷系统（3轴流风扇）运转正常，防止光源过热，从而延长灯泡寿命并保持光路稳定。
A：在联系售后时，请提供仪器型号CJP-3007Z及具体故障现象。需注意该仪器重量为120kg，外形尺寸为770*550*1100，搬运或返修时需专业处理。同时，确认是否使用了标准配置的10x物镜或选配件，以及DC-3000数据处理系统的显示状态，以便技术人员依据3+L/75的精度标准进行校准或维修。
