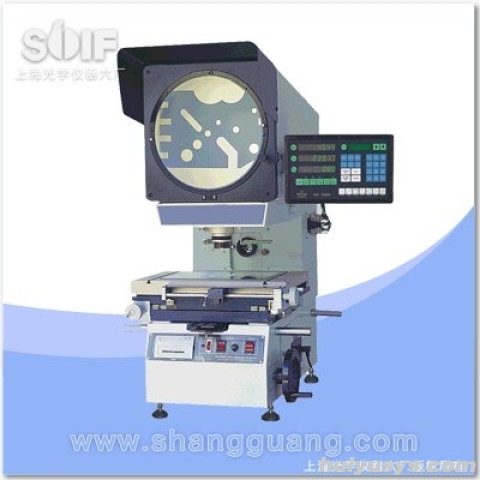

CJP系列数字测量投影仪是光、机、电一体化的精密高效测量仪器。该设备采用立式结构设计，工件影像支持全正像或倒像切换，使得测量过程简易直观，显著提升检测效率。仪器具备优良的光学质量，物镜成像清晰，放大倍率准确，配合多功能数据处理系统，能够胜任复杂几何形状的精密检测任务。
该投影仪广泛应用于机械制造、仪表、电子等行业，特别适用于复杂轮廓、角度、坐标位置等几何量的非接触式测量。其稳定的机械结构和先进的数据处理能力，为实验室及生产车间提供了可靠的计量解决方案。
✓ 优质光学系统：配备高清晰度物镜组，成像锐利无畸变，确保观测与测量的准确性。
✓ 灵活影像显示：支持正像与倒像切换，适应不同操作习惯与检测需求，提升读数便利性。
✓ 智能数据处理：内置多功能中文数据处理系统，支持多点采样、坐标旋转及几何元素自动计算。
✓ 精密机械结构：高精度工作台与导轨设计，配合强制风冷照明系统，保证长时间运行的稳定性。
✓ 广泛适用性：标配大视场物镜，可选配高倍率镜头，满足从宏观轮廓到微观细节的多尺度测量。
1. 高精度投影观测：仪器采用大尺寸投影屏，刻有米字线辅助对准，支持360度旋转测量。结合高分辨率数显系统，可精确读取角度与线性位移，实现直观高效的比对测量。
2. 多功能数据处理器：搭载专用数据处理系统，全中文界面友好易用。系统支持点、线、距离、角度等多种几何元素的检测，具备坐标旋转与多点采样功能，简化复杂零件的计算流程。
3. 多倍率物镜配置：标配标准倍率物镜，覆盖常用测量范围。同时提供多种高倍率物镜选配方案，用户可根据被测工件的大小与精度要求，灵活切换视场与工作距离。
4. 稳定照明与冷却：透射与反射照明系统均采用大功率卤素光源，亮度均匀可调。配备多轴流风扇强制风冷结构，有效降低光源热量对仪器精度的影响，延长灯泡使用寿命。
5. 精密三轴工作台：工作台具备X、Y、Z三向移动能力，行程范围满足常规零件检测需求。金属与玻璃双层台面设计，既保证了承重刚性，又提供了透光观测的灵活性。
| 项目 | 参数 |
|---|---|
| 投影屏尺寸 | Ø312 |
| 投影屏使用范围 | > Ø300 |
| 投影屏旋转范围 | 0~360º |
| 投影屏数显解析度 | 1’或0.01º |
| 物镜放大倍数 | 10x（标）, 20x（选）, 50x（选）, 100x(选) |
| 物方线视场 | φ30, φ15, φ6, φ3 |
| 物方工作距 | 77.7, 44.3, 38.4, 25.3 |
| 金属台面尺寸 | 306*152 |
| 玻璃台面尺 | 175*100 |
| X座标行程 | 100 |
| Y座标行程 | 50 |
| Z座标行程 | 90(调焦) |
| 仪器测量精度 | 3+L/75(L为被测长度，单位：mm) |
| X，Y座标数显解析度 | 0.5μm |
| 照明系统 | 透射与反射照明光源均为24V，150W卤素灯 |
| 冷却方式 | 强制风冷(3轴流风扇) |
| 外形尺寸 | 770*550*1100 |
| 仪器重量 | 125kg |
适用领域：广泛应用于机械制造、模具加工、仪器仪表、电子元器件、轻工塑料等行业的质量控制与检测部门。
典型用途：适用于检测各种复杂形状零件的轮廓、角度、螺纹参数、齿轮参数以及孔位坐标等；特别适合薄壁件、易变形件的非接触式精密测量。
标准配置：主机含立式投影箱体、DC-3000数据处理系统、10x标准物镜、透反照明光源组件、金属与玻璃工作台面板、电源线及基础附件。
工作原理：利用光学投影原理，将被测工件置于光路中，通过物镜放大后成像于投影屏上。通过与屏幕上的标准米字线或软件采集边缘进行比对，结合工作台的高精度位移传感器数据，计算出工件的实际几何尺寸。
操作提示：使用前请检查光源亮度是否适宜，根据工件材质选择透射或反射照明模式。测量前需对工作台进行清零校准，并根据工件高度选择合适的物镜与工作距离，避免碰撞。
A：该仪器广泛应用于机械制造、仪表、电子等行业，特别适用于复杂轮廓、角度、坐标位置等几何量的非接触式测量。它适合检测各种复杂形状零件的轮廓、角度、螺纹参数、齿轮参数以及孔位坐标，尤其适合薄壁件和易变形件的精密检测。
A：物镜放大倍数标配为10x，可选配20x、50x、100x。对应的物方工作距分别为：10x对应77.7mm，20x对应44.3mm，50x对应38.4mm，100x对应25.3mm。用户需根据被测工件的大小与精度要求选择合适的物镜。
A：使用前需对工作台进行清零校准，并根据工件高度选择合适物镜以避免碰撞。X座标行程为100mm，Y座标行程为50mm，Z座标行程为90mm（用于调焦）。X、Y座标数显解析度均为0.5μm，支持高精度位移测量。
A：透射与反射照明光源均采用24V、150W卤素灯，亮度均匀可调。冷却方式采用强制风冷，配备3个轴流风扇以有效降低光源热量对精度的影响并延长灯泡寿命。日常维护中应注意保持风扇进风口畅通，定期清洁灰尘，确保散热效果。
A：仪器测量精度公式为3+L/75（L为被测长度，单位：mm）。投影屏尺寸为Ø312，使用范围大于Ø300，支持0~360º旋转，数显解析度为1’或0.01º。屏幕刻有米字线辅助对准，支持全正像或倒像切换，便于直观读数和对准。
