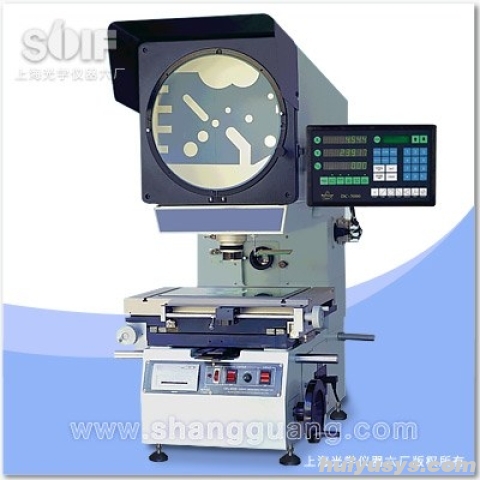

CJP系列数字测量投影仪是光、机、电一体化的精密高效测量仪器。该设备采用立式结构设计，工件影像支持全正像或倒像切换，使得测量过程更加直观，显著提升检测效率。仪器拥有优良的光学质量，物镜成像清晰锐利，放大倍率准确可靠。
结合先进的多功能数据处理系统，该投影仪能够实现多点采样、坐标旋转以及点、线、距离和角度的快速检测，广泛适用于机械制造、模具加工及电子元件等领域的精密尺寸测量与轮廓分析。
✓ 光电一体化设计：融合光学成像、机械传动与电子数显技术，确保测量的高精度与稳定性。
✓ 优质光学系统：物镜成像清晰，放大倍率准确，提供优良的视觉观测体验。
✓ 智能数据处理：内置DC-3000多功能处理系统，支持全中文显示及复杂几何量计算。
✓ 灵活影像观察：立式结构支持正像/倒像切换，适应不同工件的测量习惯与需求。
✓ 完善照明冷却：配备透射与反射双路照明及强制风冷系统，保障长时间工作的光源稳定与仪器寿命。
1. 高精度投影测量：采用大尺寸投影屏，刻有米字线辅助对准，支持360度旋转测量，便于角度与轮廓的快速比对与分析。
2. 多功能数据处理器：搭载DC-3000系统，具备高分辨率数显功能，可进行多点采样、坐标旋转、点线距离及角度检测，简化复杂零件的测量流程。
3. 多倍率物镜配置：标配高倍率物镜，并提供多种可选倍率，满足不同视场范围与工作距离的测量需求，适应从宏观到微观的尺寸检测。
4. 精密三维工作台：配备金属与玻璃双层台面，支持X、Y轴大范围移动及Z轴调焦，行程充足，满足较大尺寸工件的定位与清晰成像。
5. 双路照明系统：提供透射与反射两种照明方式，适用于透明、半透明或不透明工件的轮廓与表面特征测量，光源亮度均匀稳定。
| 项目 | 参数 |
|---|---|
| 投影屏尺寸 | Ø312 |
| 投影屏使用范围 | > Ø300 |
| 投影屏旋转范围 | 0~360º |
| 投影屏数显解析度 | 1’或0.01º |
| 物镜放大倍数 | 10x（标）, 20x（选）, 50x（选）, 100x(选) |
| 物方线视场 | φ30, φ15, φ6, φ3 |
| 物方工作距 | 77.7, 44.3, 38.4, 25.3 |
| 金属台面尺寸 | 340*152 |
| 玻璃台面尺 | 196*96 |
| X座标行程 | 150 |
| Y座标行程 | 50 |
| Z座标行程 | 90(调焦) |
| 仪器测量精度 | 4+L/75(L为被测长度，单位：mm) |
| X，Y座标数显解析度 | 0.5μm |
| 数据处理系统 | DC-3000 多功能数据处理系统 |
| 照明光源 | 24V，150W卤素灯 |
| 冷却方式 | 强制风冷(3轴流风扇) |
| 外形尺寸 | 770*550*1100 |
| 仪器重量 | 130kg |
适用领域：广泛应用于机械制造、仪器仪表、电子五金、塑胶模具等行业的质量检测部门。
典型用途：适用于检测各种复杂形状工件的轮廓、角度、长度、直径等几何尺寸，特别适合薄壁件、冲压件、齿轮、螺纹及精密零部件的逆向工程与首件检测。
标准配置：主机包含立式投影镜筒、DC-3000数据处理箱、高精度玻璃工作台、金属载物台、透反照明光源系统及标准倍率物镜。
工作原理：利用光学投影原理，将被测工件置于工作台上，通过物镜放大后投影到屏幕上，形成清晰的轮廓影像，结合数显表与软件算法进行非接触式精密测量。
操作提示：使用前请确认光源冷却风扇运行正常，避免长时间连续工作导致过热；测量前需对物镜倍率及工作台零点进行校准，以确保测量数据的准确性。
A：CJP-3015Z数字测量投影仪广泛应用于机械制造、仪器仪表、电子五金及塑胶模具等行业的质量检测部门。它特别适合对薄壁件、冲压件、齿轮、螺纹及精密零部件进行轮廓、角度、长度和直径等几何尺寸的非接触式精密测量与逆向工程分析。
A：该仪器的测量精度为4+L/75（其中L为被测长度，单位为mm）。X、Y座标的数显解析度高达0.5μm，投影屏数显解析度为1’或0.01º，确保了高精度测量的需求。
A：利用光学投影原理，将被测工件置于工作台上，通过物镜放大后投影到屏幕上形成清晰轮廓。仪器支持全正像或倒像切换，投影屏可0~360º旋转以辅助对准。结合DC-3000多功能数据处理系统，可进行多点采样、坐标旋转以及点、线、距离和角度的快速检测。使用前请确保对物镜倍率及工作台零点进行校准。
A：仪器采用24V、150W卤素灯作为照明光源，并配备强制风冷系统（3轴流风扇）进行散热。使用时请务必确认冷却风扇运行正常，避免长时间连续工作导致过热，以保障光源稳定并延长仪器寿命。同时，建议定期清洁光学镜片及工作台玻璃面，保持成像清晰。
A：该设备标配10x物镜，同时提供20x、50x和100x物镜作为选配。不同倍率对应不同的物方线视场（分别为φ30, φ15, φ6, φ3）和物方工作距（分别为77.7, 44.3, 38.4, 25.3），您可以根据被测工件的大小和细节要求选择合适的物镜组合。
