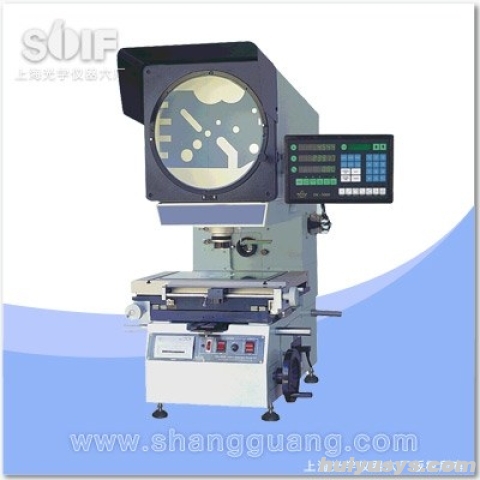

CJP系列数字测量投影仪是光、机、电一体化的精密高效测量仪器。立式结构设计，工件影像支持全正像或倒像，测量直观高效。仪器具备优良的光学质量，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差极小。该设备广泛用于机械、仪表、电子、轻工等行业及院校、研究所、计量检定部门，能高效率检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮等。
✓ 高精度光学系统：采用优质光学组件，确保成像清晰锐利，放大倍率精准，满足精密测量需求。
✓ 智能数据处理：内置多功能数据处理系统，支持全中文显示，可进行多点采样、坐标旋转及几何量计算。
✓ 灵活影像观察：立式投影设计，支持正像与倒像切换，符合人体工程学，提升操作舒适度与效率。
✓ 多档变速调焦：Z轴运动速度多档可调，兼顾快速定位与精细对焦，优化测量流程。
✓ 广泛适用性：配备多种放大倍率物镜可选，适用于从大型结构到微小细节的多样化检测场景。
1. 光电一体化精密测量：仪器集光学成像、机械传动与电子数显于一体，通过高分辨率光栅尺实现坐标数据的实时采集与处理，确保测量结果的可靠性与重复性。
2. 多功能数据处理器：标配DC-3000数据处理系统，具备强大的几何运算能力，支持点、线、距离、角度等多种要素测量，并可通过RS-232接口进行数据输出，便于后续分析与记录。
3. 优质投影屏设计：采用大尺寸投影屏，刻有米字线辅助对准，支持360度旋转并具备高解析度角度数显，方便对复杂角度和轮廓进行精确比对与测量。
4. 双路照明系统：配备透射与反射双路卤素灯照明，光源亮度稳定，配合强制风冷散热系统，确保长时间工作下的光源稳定性与仪器寿命，适应不同材质工件的检测需求。
5. 稳固机械结构：工作台采用金属台面与玻璃台组合设计，行程范围合理，承重能力强，配合精密导轨系统，保证移动平稳性与定位精度，为精密测量提供坚实的机械基础。
| 项目 | 参数 |
|---|---|
| 金属台面尺寸(mm) | 404*228 |
| 玻璃台尺寸(mm) | 260*160 |
| X坐标行程(mm) | 200 |
| Y坐标行程(mm) | 100 |
| Z坐标行程(mm) | 100（调焦） |
| Z轴运动速度(mm/s) | 5、1、0.01(三档可调) |
| 仪器测量精度(μm) | X、Y坐标：3+L/50 Z坐标：4+L/10(L为被测长度,单位：mm) |
| X、Y坐标数显解析度 | 0.5μm |
| 外形尺寸 | 长*宽*高(mm) 670*570*1250 |
| 仪器重量（kg） | 单位(kg) 180 |
| 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300刻有米字线） |
| 投影旋转范围 | 0~360o |
| 旋转角度数显解析度 | 1 ′ 或0.01o |
| 物镜 | 放大倍数5X(选)10X(选)20X(选)50X(选)100X(选)物方线视场(mm)Ф60Ф30Ф15Ф6Ф3物方工作距离(mm)5377.744.338.425.3测量最大高度(mm)9090909090 |
| 仪器电源 | 110V/220V(AC) 50/60Hz 总功率450W |
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 |
| 冷却方式 | 强制风冷(3轴流风扇) |
适用领域：广泛应用于机械制造、仪器仪表、电子工业、轻工制造等行业，以及高等院校、科研院所和计量检定部门。
典型用途：用于高效率检测各种形状复杂工件的轮廓尺寸和表面形状，特别适用于样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等零部件的精密测量与质量控制。
标准配置：主机包含立式投影箱、精密工作台、DC-3000数据处理系统、透反射照明光源及冷却系统。建议放置于载重≥250kg的稳固工作台上。
工作原理：利用光学投影原理，将被测工件置于工作台上，通过物镜放大后投影到屏幕上，结合光栅尺采集的坐标数据，由数据处理系统进行几何运算，从而得出工件的尺寸与形状误差。
操作提示：仪器支持多种放大倍率物镜选配，用户可根据被测工件的大小与精度要求选择合适的物镜。使用前请确保仪器水平放置，并根据环境温度进行必要的预热与校准，以保证最佳测量精度。
A：CJP-3020Z数字测量投影仪广泛应用于机械、仪表、电子、轻工等行业及院校、研究所、计量检定部门。它主要用于高效率检测各种形状复杂工件的轮廓尺寸和表面形状，典型应用包括样板、冲压件、凸轮、螺纹、齿轮等零部件的精密测量。
A：仪器的X、Y坐标测量精度为3+L/50 μm，Z坐标测量精度为4+L/10 μm（其中L为被测长度，单位mm）。X、Y坐标的数显解析度为0.5μm，旋转角度数显解析度为1′或0.01°。
A：用户可根据需求选配5X、10X、20X、50X或100X物镜，不同倍率对应不同的物方线视场和工作距离。在操作时，Z轴调焦运动速度提供三档可调：5mm/s用于快速定位，1mm/s用于常规调整，0.01mm/s用于精细对焦，以兼顾效率与精度。
A：仪器采用透射与反射双路24V、150W卤素灯照明，并配备强制风冷系统（3轴流风扇）进行散热。维护保养时，需确保风扇进排气口畅通无阻，定期清理灰尘以防止过热，保证光源稳定性和仪器寿命。同时注意玻璃台尺寸(260*160mm)区域的清洁，避免划伤影响成像。
A：该仪器外形尺寸为长670mm×宽570mm×高1250mm，重量为180kg，建议放置在载重≥250kg的稳固工作台上。电源要求为110V/220V(AC)，频率50/60Hz，总功率450W。
