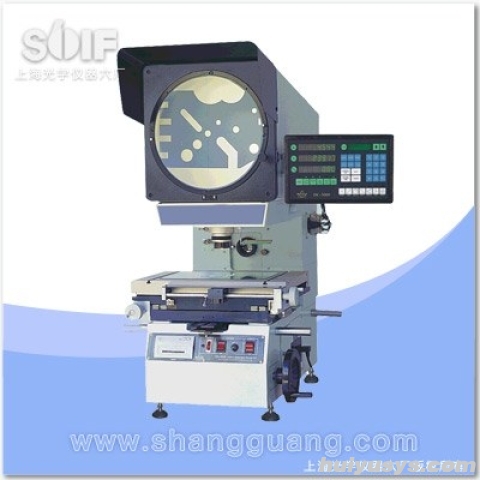

CJP-3025Z高精密测量投影仪是集光学成像、精密机械结构与电子测量技术于一体的综合性精密检测仪器。该设备主要用于对高精度工件、模具进行尺寸、长度、形状及轮廓的精密放大投影检查，支持测量比对及结果的列表记录。
仪器随机配备ES-10P多功能数据处理电子尺系统及专用微型打印机，可实现测量数据的快速处理与输出。凭借其卓越的稳定性与高精度特性，该设备广泛适用于模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件及航空等精密工业领域的制造设计、品管检验与学术研究。
✓ 稳固底座设计：采用花岗石平板底座，确保工作台长期稳定不变形，保障测量基准的可靠性。
✓ 人性化交互体验：配置仰角可调式触摸屏，适应不同身高操作者并有效解决背光问题，界面设计直观易懂。
✓ 冷光源照明系统：配备手动可调式LED冷光源，避免热辐射导致工件二次变形，保护被测物体。
✓ 智能寻边功能：内置十字线发生器与插值放大细化寻边技术，支持自动寻边量测，显著提升测量精度与效率。
✓ 连续变倍镜头：镜头支持大范围连续变倍，无需频繁更换镜头即可满足不同倍率需求，操作更加流畅便捷。
1. 高精度CCD成像与处理：集成高清晰度CCD取像系统，结合先进的图像处理技术，能够清晰捕捉微小细节。配合强大的数据处理能力，实现从传统目视测量向数字化智能测量的跨越。
2. 自动化测量辅助：在仪器瞄准功能上，配有功能强大的十字线发生器，对图像通过插值放大细化寻边，可自动寻边测量。这一特性大幅降低了人为操作误差，提高了重复测量的一致性。
3. 多样化几何量测量：除了基础的二维尺寸测量外，还增加了快速测量齿轮相关参数、锥度测量等高级功能。满足复杂几何形状工件的检测需求，扩展了仪器的应用范围。
4. 高效数据管理：系统集成触摸屏与量测技术，操作简单实用。支持测量结果的快速输出、打印及存储，人性化的界面设计预知操作顺序，显著缩短机台培训时间。
5. 优化的光学与机械结构：光学系统提供多档固定放大倍率，配合精密机械工作台，确保在不同倍率下均能获得清晰的投影图像与准确的位移数据，满足严苛的工业检测标准。
| 项目 | 参数 |
|---|---|
| 投影屏尺寸 | φ250 mm |
| 放大倍率 | 10×20×50×100x |
| 物方工作距离 | 75mm 69mm 27mm |
| X坐标行程 | (0~100) mm |
| Y坐标行程 | (0~50) mm |
| Z坐标行程 | (0~50) mm |
| 照明光源 | 12V/100W卤钨灯 |
| 仪器外形尺寸 | 长/650 宽/400 高/760 |
| 供电电源交流电压 | 220V±22V，频率/50HZ±1HZ |
适用领域：广泛应用于模具制造、塑胶成型、电子元器件、金属精密加工、生物医学研究及其他需要高精度尺寸控制的行业。
典型用途：用于对高精度工件或模具进行尺寸、长度、形状、轮廓的精密放大投影检查；适用于齿轮参数测量、锥度检测、复杂轮廓比对以及生产过程中的品管检验与设计开发验证。
标准配置：主机包含高精密光学投影系统、花岗石底座、多功能数据处理电子尺系统（ES-10P）、专用微型打印机、透射照明光源及操作触摸屏。
工作原理：利用光学投影原理，将被测工件轮廓放大投影到投影屏上，或通过CCD采集图像传输至处理系统。结合精密机械工作台的位移数据与电子尺系统的信号处理，实现对工件几何量的非接触式高精度测量。
操作提示：使用前请确保仪器放置在稳固的水平台面上，接通电源后预热光源。根据被测件大小选择合适的放大倍率，利用自动寻边功能进行初步定位，再通过触摸屏进行精确测量与数据记录。定期清洁光学镜片以保持成像清晰度。
A：CJP-3025Z高精密测量投影仪主要用于对高精度工件、模具进行尺寸、长度、形状及轮廓的精密放大投影检查。它广泛适用于模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件及航空等精密工业领域的制造设计、品管检验与学术研究，支持测量比对及结果的列表记录。
A：该设备的投影屏尺寸为φ250 mm。放大倍率提供四档选择，分别为10×、20×、50×和100x，配合连续变倍镜头，无需频繁更换镜头即可满足不同倍率需求。
A：仪器配置了仰角可调式触摸屏和ES-10P多功能数据处理电子尺系统。操作时，利用内置的十字线发生器与插值放大细化寻边技术，可启用自动寻边功能进行初步定位和量测，显著降低人为误差。测量数据可通过系统快速处理，并由专用微型打印机输出或存储。
A：为确保测量精度，仪器采用花岗石平板底座，使用时请确保放置在稳固的水平台面上。需定期清洁光学镜片以保持成像清晰度。照明方面，虽然配备手动可调式LED冷光源以避免热辐射变形，但也需注意光源系统的维护。此外，接通电源后建议预热光源再进行测量。
A：仪器的供电电源要求为交流电压220V±22V，频率50HZ±1HZ。工作台的有效行程范围为：X坐标行程(0~100) mm，Y坐标行程(0~50) mm，Z坐标行程(0~50) mm。物方工作距离根据倍率不同分别为75mm、69mm和27mm。
