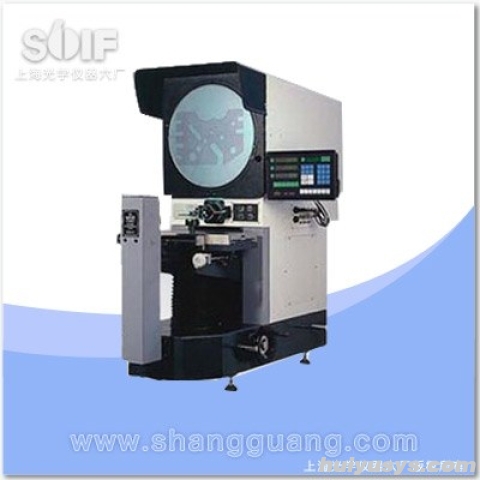

CJP-4025W卧式投影仪是一种集光、机、电、电脑一体化的精密高效光学计量仪器。该设备采用卧式结构设计，在透射光照明下，具备优异的轮廓测量能力，能够有效满足高精度检测需求。
它被广泛应用于机械、模具、工具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的精密检测设备。通过配备多功能数据处理系统，该仪器能够实现复杂几何量的快速采集与分析，显著提升检测效率与准确性。
✓ 高精度光学系统：采用优质光学镜头与投影屏设计，确保成像清晰，轮廓测量误差极低，满足精密计量要求。
✓ 智能化数据处理：内置DC-3000多功能数据处理系统，全中文显示，支持多点采样、坐标旋转及几何元素自动计算。
✓ 灵活的多倍率观测：标配高倍率物镜，并提供多种选配镜头，可适应不同尺寸工件的视场与工作距离需求。
✓ 大范围行程工作台：配备大行程金属台面，支持X/Y/Z多轴移动与调焦，轻松应对大型或复杂结构件的检测。
✓ 稳定可靠的照明冷却：透反射双路照明系统配合强制风冷装置，保证光源亮度稳定及设备长时间运行的热稳定性。
1. 精密投影与测量系统：仪器配备大尺寸投影屏，刻有米字线辅助对准，支持360度旋转并具备高分辨率数显角度读取。结合高精度光栅尺，可实现对工件长度、角度等几何量的精确测量。
2. 多功能数据处理单元：搭载DC-3000数据处理系统，操作界面友好，支持全中文显示。系统可进行点、线、距离、角度等多种几何元素的检测，并支持坐标旋转与多点采样功能，简化复杂零件的检测流程。
3. 多样化物镜配置方案：标配高放大倍数物镜，同时提供多种倍率的选配镜头。用户可根据被测工件的大小与精度要求，灵活切换物方线视场与工作距离，实现从宏观到微观的全面检测。
4. 大容量承重工作台：工作台采用坚固的金属台面设计，具备充足的X、Y轴行程以及Z轴调焦行程。这种结构设计不仅保证了工件放置的稳定性，还赋予了仪器极大的检测灵活性，适用于各类中小型零部件。
5. 高效照明与散热管理：透射与反射照明系统均采用大功率卤素光源，提供均匀明亮的视野。内置多轴流风扇的强制风冷系统，能有效带走光源产生的热量，延长灯泡寿命并减少热变形对测量精度的影响。
| 项目 | 参数 |
|---|---|
| 投影屏尺寸 | Ø312 |
| 投影屏使用范围 | > Ø300 |
| 投影屏旋转范围 | 0~360º |
| 投影屏数显解析度 | 1’或0.01º |
| 物镜放大倍数 | 10x（标）, 20x（选）, 50x（选）, 100x(选) |
| 物方线视场 | φ30, φ15, φ6, φ3 |
| 物方工作距 | 77.7, 44.3, 38.4, 25.3 |
| 金属台面尺寸 | 450*200 |
| X座标行程 | 250 |
| Y座标行程 | 150 |
| Z座标行程 | 100(调焦) |
| 仪器测量精度 | 3+L/75(L为被测长度，单位：mm) |
| X，Y座标数显解析度 | 0.5μm |
| 照明光源 | 24V，150W卤素灯 |
| 冷却方式 | 强制风冷(3轴流风扇 |
| 外形尺寸 | 1215*646*1210 |
| 仪器重量 | 240kg |
适用领域：广泛应用于机械制造、模具加工、精密工具、仪器仪表、电子元器件、轻工产品等行业的质量控制与研发环节。
典型用途：适用于各种复杂形状零件的轮廓尺寸测量、角度检测、坐标位置度量以及表面缺陷观察；特别适合于冲压件、齿轮、螺纹、样板等中小尺寸精密工件的非接触式高效检测。
标准配置：主机包含卧式投影机身、DC-3000数据处理系统、标配10x物镜、24V/150W卤素照明光源组、强制风冷系统及金属工作台。
工作原理：利用光学投影原理，将被测工件置于工作台上，通过物镜放大后投影至旋转投影屏上。操作者通过屏幕上的米字线与数显系统，结合数据处理软件，对工件的轮廓影像进行比对和坐标采集，从而计算出各项几何参数。
操作提示：使用前请检查光源亮度及冷却风扇运行状态；根据工件大小选择合适的物镜倍率；测量前需对仪器进行预热和校准，以确保测量数据的准确性；定期清洁光学镜片以保持成像清晰度。
A：该设备广泛应用于机械、模具、工具、仪表、电子、轻工等行业。主要用于在透射光照明下对工件进行高精度的轮廓测量，适用于冲压件、齿轮、螺纹、样板等中小尺寸精密零部件的非接触式检测，是计量室和生产车间不可或缺的精密检测设备。
A：仪器测量精度为3+L/75（其中L为被测长度，单位：mm）。X、Y座标的数显解析度均为0.5μm，投影屏数显解析度为1’或0.01º，能够满足高精度检测需求。
A：用户可根据工件大小选择不同倍率的物镜。标配10x物镜（物方线视场φ30，工作距77.7）；可选配20x（视场φ15，工作距44.3）、50x（视场φ6，工作距38.4）或100x（视场φ3，工作距25.3）物镜。请根据所需的视场范围和必要的工作空间来切换镜头。
A：建议定期清洁光学镜片以保持成像清晰度；使用前检查24V/150W卤素灯亮度及强制风冷系统（3轴流风扇）是否正常运行，以确保散热良好并延长灯泡寿命；测量前需对仪器进行预热和校准；同时保持金属台面（450*200）清洁，避免灰尘影响测量精度。
A：投影屏尺寸为Ø312，使用范围> Ø300，支持0~360º旋转。工作台方面，金属台面尺寸为450*200，X座标行程为250，Y座标行程为150，Z座标行程为100（用于调焦），可灵活应对各类中小型零部件的检测需求。
