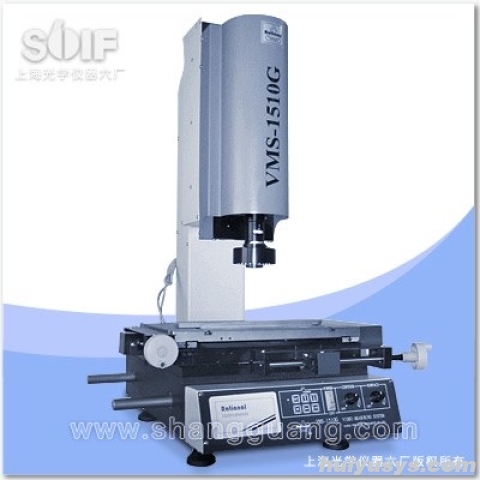

VMS-1510G是一款专为二坐标测量设计的高精度影像测量仪，由上光六厂精心打造。该设备集成了先进的光学成像技术与精密机械结构，旨在为工业制造提供高效、准确的非接触式尺寸检测解决方案。
凭借其稳定的性能与广泛适用性，VMS-1510G在机械制造、电子元器件、精密仪表及塑胶制品等行业得到广泛应用。无论是复杂轮廓的几何量测量，还是微小零件的尺寸管控，该仪器均能胜任，是现代化品质控制环节中的重要检测设备。
✓ 高清影像采集：配备彩色CCD摄像机与高倍率变倍物镜，确保图像清晰锐利，细节捕捉精准。
✓ 精密运动控制：采用高精度工作台与数显系统，移动平稳，定位准确，保障测量重复性。
✓ 灵活照明系统：表面与透射双路LED光源独立可调，适应不同材质与形态工件的观测需求。
✓ 宽敞测量空间：具备充足的行程范围与工作距离，可容纳多种规格的待测样品。
✓ 坚固耐用结构：整体机身设计稳重，金属与玻璃台面结合，兼顾稳定性与透光性。
1. 高倍率光学变焦系统：内置连续变倍物镜，配合高分辨率彩色CCD摄像机，可在宽范围内调整放大倍率。用户可根据被测特征的大小，灵活选择最佳观测视野，实现从宏观轮廓到微观细节的全面覆盖。
2. 高精度数显定位：X、Y、Z三轴均配备高精度数显解析装置，实时反馈工作台位置信息。系统经过精密校准，具有优异的坐标示值误差控制能力，确保长距离测量依然保持极高的线性度与准确性。
3. 双路LED冷光源照明：集成表面反射光与底部透射光两种照明模式，均采用LED冷光源，亮度无级可调。针对不透明工件可使用表面光勾勒边缘，针对透明或半透明工件可使用透射光增强对比度，有效消除阴影干扰。
4. 大行程精密工作台：工作台具备较大的X/Y轴运动行程，支持手动或自动（视配置）移动，能够覆盖较大的测量区域。Z轴拥有充足的升降行程与工作距离，方便放置较高夹具或大型样品，操作空间充裕。
5. 人性化操作界面与结构：仪器结构设计符合人体工程学，操作便捷。金属台面坚固耐磨，玻璃台面透光均匀，配合直观的视频显示系统，操作人员可轻松进行对焦、寻边与数据读取，降低工作强度。
| 项目 | 参数 |
|---|---|
| 摄象机 | 彩色1/3〞CCD摄象机 |
| 视频总倍率 | 33X-195X |
| 变倍物镜倍率 | 0.7-4.5X |
| 物方视场 | 8.1-1.3mm（物方视场为对角线的长度） |
| 金属台面尺寸(mm) | 354×228 |
| 玻璃台面尺(mm) | 210×160 |
| 运动行程(mm) | 150×100 |
| Z轴升降行程 | 150mm；工作距离：95mm |
| X、Y、Z数显解析度 | 0.5μm；X、Y坐标示值误差：≤(3+L/75)μm(L为被测长度单位:mm) |
| 照明系统 | 表面光源与透射光源均用LED，亮度可调 |
| 外形尺寸 | 540x560x850 |
| 仪器重量 | 100kg |
适用领域：广泛应用于机械加工、电子制造、仪器仪表、塑胶模具、五金冲压等需要精密二维尺寸控制的行业。
典型用途：适用于各种复杂形状零件的长度、角度、圆弧、孔位等几何量的非接触式测量；特别适合薄片状、易变形或微小零部件的快速检测。
标准配置：主机机身、精密花岗岩或金属底座、X/Y/Z轴运动机构、彩色CCD摄像系统、变倍物镜组、LED表面/透射照明系统、数显表或数据采集系统（具体以出厂清单为准）。
工作原理：通过高倍率光学镜头将被测物体的影像投射至CCD摄像机，转换为数字信号显示在屏幕上。利用软件或硬件十字线对准工件边缘，结合高精度光栅尺记录的工作台坐标位置，计算出工件的几何尺寸。
操作提示：使用前请确保仪器放置在稳固无振动的工作台上；根据工件材质选择合适的照明方式（表面光或透射光）；测量前建议进行简单的校准操作以确保精度；定期清洁玻璃台面与镜头表面，保持光学路径清晰。
A：该设备专为二坐标测量设计，广泛应用于机械制造、电子元器件、精密仪表及塑胶制品等行业。它主要用于对复杂轮廓的几何量进行非接触式尺寸检测，如长度、角度、圆弧、孔位等，特别适合薄片状、易变形或微小零部件的快速检测与品质控制。
A：仪器配备彩色1/3〞CCD摄象机，视频总倍率为33X-195X，变倍物镜倍率为0.7-4.5X。在精度方面，X、Y、Z数显解析度为0.5μm，X、Y坐标示值误差≤(3+L/75)μm（L为被测长度，单位mm），确保了高精度的测量结果。
A：VMS-1510G配有表面光源与透射光源，均采用LED且亮度可调。对于不透明工件，建议使用表面光以勾勒边缘；对于透明或半透明工件，建议使用透射光以增强对比度并消除阴影干扰。用户应根据工件材质和形态灵活选择照明模式并调节亮度。
A：为确保仪器性能，请将其放置在稳固无振动的工作台上。日常需定期清洁玻璃台面与镜头表面，保持光学路径清晰，避免灰尘影响成像质量。此外，建议在每次测量前进行简单的校准操作，并注意保护金属台面（354×228mm）和玻璃台面（210×160mm）免受划伤。
A：仪器外形尺寸为540x560x850mm，重量为100kg。其运动行程为150×100mm，Z轴升降行程为150mm，工作距离为95mm。这种设计提供了充足的测量空间和放置较高夹具的能力，同时金属台面尺寸为354×228mm，玻璃台面尺寸为210×160mm，可容纳多种规格的待测样品。
