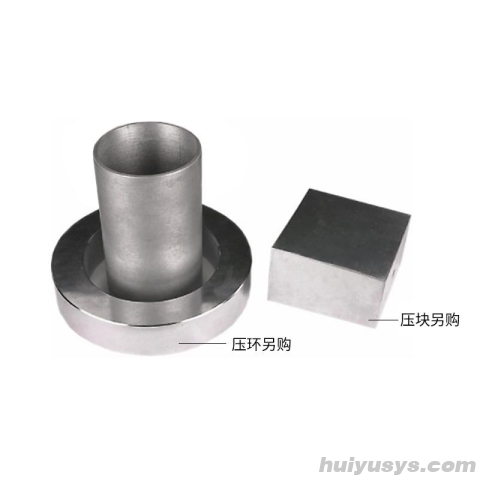

现代环境 NGG 耐干热试验锅

产品概述

现代环境的NGG耐干热试验锅和耐干热试验杯是专为测试人造板、饰面人造板等材料的耐干热性能而设计的实验设备。该系列产品符合多项国家标准，适用于家具表面漆膜及各类木器漆涂层的耐干热性能评估。

设备依据GB/T15102、GB/T17657、GB/T18102以及GB4893.385标准制造，具备高精度温控与标准化操作流程。通过模拟热物体干烫条件，可有效检测材料表面是否出现鼓泡、开裂、色变或光泽退化等缺陷，确保产品质量稳定可靠。

功能特点详解

1. 耐干热试验锅功能说明：用于对人造板和饰面人造板表面进行耐干热性能试验，评估其抵抗高温物体直接接触的能力。采用甘油三硬脂酸酯作为传热介质，温度控制精准，确保测试条件标准化。

2. 耐干热试验杯功能说明：根据GB4893.385标准设计，使用矿物油作为加热介质，适用于小区域局部耐热测试。铜质试杯导热均匀，便于精确控制油温和试验时间。

3. 标准化测试流程：从试件预处理到加热、冷却、观察各环节均有明确规定，提升实验可比性和数据可信度，适用于实验室质量控制与产品研发验证。

技术规格参数

应用领域/适用场景

适用领域：人造板质量检测、家具制造行业、涂料研发、聚脂聚氨脂木器漆生产、紫外光固化木器漆性能评估、建筑材料耐热性研究等。

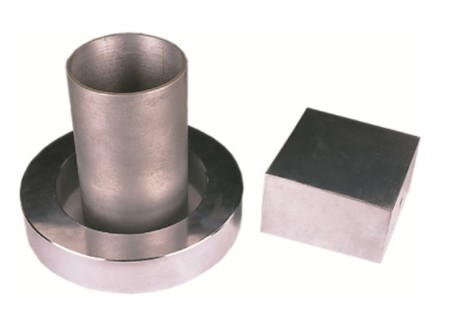

产品细节/结构说明

耐干热试验锅的测定步骤：

1、把试件（试件尺寸：长：230mm±5mm；宽：230±5mm）放在温度为（23±2）℃，相对湿度为（50±5）%的环境中处理7天。

2、检查试验锅底部，不得有表面损伤和粘附物。

3、在圆柱型容器内放入足够的甘油三硬脂酸酯，液面距顶端15mm，将容器放在加热源上，升温至180℃左右。在容器中插入温度计，温度计的水银球底距容器底部约6mm。在不断搅拌下将油温升至185℃，然后把容器移到绝热板上，不停地搅拌使其温度降至（180±1）℃。

4、立即将容器置于试件表面，在不搅拌情况下放置20分钟。移去容器让试件冷却45分钟。

5、光线从各种入射角投射到试件上，用肉眼观察试件表面有无鼓泡、开裂、色变或明显的光退等变化。

耐干热试验杯的测定步骤：

1、检查铜试杯底部，不得有表面损伤和粘附物。

2、注入100±1克矿物油。

3、将铜试杯置于电炉上加热至油温超过规定温度10℃（加热过程中须确保安全），用坩锅钳将试杯置于膈热垫上，让油温稍降，不断搅动矿物油，使油温分布均匀。

4、当铜试杯中油温达到规定温度时，将试杯移至试验区域，静置15min。

5、达到规定时间，将试杯取走，用滤纸轻试试验区域标明试验温度。静置16-24h。

6、用滤纸轻试试验区域，按要求进行检验。
