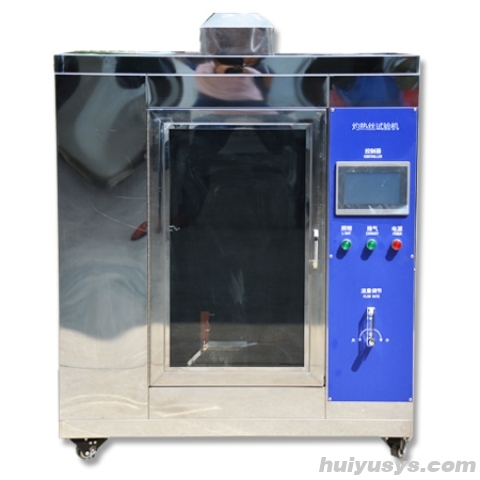

上海精其灼热丝试验机PZ1724

一．仪器概述

灼热丝试验机将规定材质(Ni80/Cr20)和形状的电热丝（Φ4mm的镍铬丝）用大电流加热至试验温度(550℃～960℃)1min后，以规定压力(1.0N) 垂直灼烫试品30s ，视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性；测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度(GWIT)、可燃性和可3燃性指数(GWFI)。灼热丝试验仪适用于照明设备、低压电器、电工仪表、等电工电子产品及其组件部件的研究、生产和质检部门。

二．技术参数:

灼热丝温度：500～1000℃可调

温度容许误差：500～750℃时±10℃，＞750～1000℃时±15℃

温度测量仪表精确度±0.5级

灼热时间：0-99分99秒可调(一般选择为30s)

起燃时间：0-99分99秒，手动暂停

熄灭时间：0-99分99秒，手动暂停

热电偶：Φ0.5/Φ1.0mm的K型铠装热电偶（不保修）

灼热丝：Φ4 mm的镍铬丝

灼热丝对样品施加压力：0.8-1.2N

烫入深度：7mm±0.5mm

参照标准：GB/T5169.10, GB4706.1，IEC60695，UL746A

工作室体积：0.5 m3

设备外尺寸：1000mm宽×650mm深×1300mm高。

主要配件：

1. 继电器：欧姆龙。

2. 数字仪表:采用韩国autonics(奥托尼克斯）显示.

3. 断路器：施耐德

4. 按钮、开关、指示灯：上海。

5. 箱体：由1.2厚的304不锈钢板制成，表面喷漆。

四．满足标准：

本装置根据IEC60695-2-10：2000、GB/T5169.10-2006、GB/T5169.13-2006和GB4706.1标准中“灼热丝试验方法”的要求设计制造，适用于电工电子产品、家用电器及其材料进行着火危险试验，模拟灼热元件或过载电阻之类的热源或点火源在短时间所造成的热应力。
