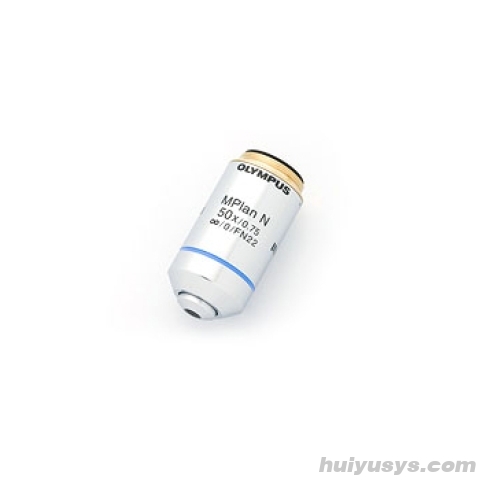

本产品为高性能光学元件，具备优异的光传输性能和精密的物理参数设计，适用于高要求的成像与检测系统。核心规格包括数值孔径（N.A.）0.75、工作距离（W.D.）0.38、视场数（F.N.）22，确保在多种光学应用中实现清晰成像与高效光通量。
该元件采用标准尺寸设计，结合高波长透射率特性，适用于需要稳定光学性能的精密仪器系统。结构紧凑，适配性强，能够满足科研、工业检测及高端显微成像领域的严苛需求。
✓ 高数值孔径：N.A. 达到 0.75，提升分辨率与图像细节捕捉能力。
✓ 精密工作距离：W.D. 为 0.38，优化聚焦性能，适应薄层样品观测。
✓ 宽视场设计：F.N. 为 22，支持更大视野范围，提高成像效率。
1. 高分辨率成像能力
得益于 N.A. 0.75 的高数值孔径设计，显著提升光学系统的分辨极限，适用于亚微米级结构的精细观察。
2. 优化的工作距离
W.D. 0.38 的设定在保证高NA的同时提供适当空间，便于样品操作与多层结构穿透成像。
3. 大视场覆盖
F.N. 22 提供更广阔的可视区域，减少扫描次数，提升成像效率，尤其适合组织切片与大面积检测应用。
| N.A. | W.D. | F.N. |
|---|---|---|
| 0.75 | 0.38 | 22 |
适用领域：生物医学成像、材料科学分析、半导体检测、荧光显微技术、高分辨率光学系统集成等。
本产品配备标准尺寸接口，具体外形与安装尺寸详见“尺寸图”。光学表面经过精密镀膜处理，确保在宽波长范围内实现高透射率表现，适用于多光谱成像需求。
A：该产品的数值孔径（N.A.）为0.75。
A：该产品的工作距离（W.D.）为0.38。
A：该产品的视场数（F.N.）为22。
A：适用于生物医学成像、材料分析、半导体检测及高分辨率光学系统。
A：是的，该产品具备高波长透射率特性，适用于多光谱成像需求。
