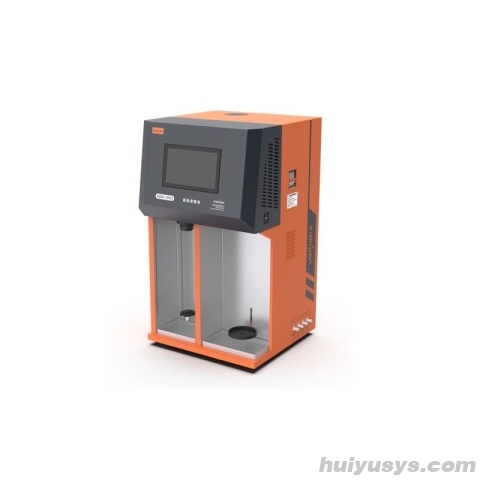

KDN-19H2 是上海纤检专为农业及食品检测领域打造的高性能全自动凯氏定氮仪。该仪器采用全新智能操作系统，配合高清彩色触摸屏，实现了从加水、加碱到蒸馏、冲洗的全流程自动化控制，显著简化了实验操作步骤。
作为行业专用的精密分析设备，它集成了多项安全防护技术与人性化设计，不仅提升了检测效率，更通过严格的质控逻辑确保了数据的准确性与重复性，是实验室进行常量及微量氮含量测定的理想选择。
✓ 智能交互体验：搭载全新 UI 动态界面与高清触控屏，实验过程实时可视，操作逻辑简单直观。
✓ 全流程自动化：自动完成接收瓶升降、稀释水添加、硼酸注入、蒸馏及管路冲洗，大幅降低人工干预。
✓ 多重安全防护：蒸发炉具备缺水、过温、过压等多重保护程序，有效防止干烧与爆瓶风险。
✓ 绿色节能设计：智能冷凝水控制系统，检测时同步开启，结束后自动关闭，践行环保理念。
✓ 卓越耐用材质：关键部件采用耐强酸碱特种塑料成型，抗腐蚀性强，显著延长仪器使用寿命。
1. 智能操作系统与触控界面：仪器配备高清彩色触摸屏，提供全新的动态操作界面。用户可实时监控实验进程，系统支持手动与自动双模式切换，使复杂的定氮实验变得简单易控。
2. 自动化流体控制与升降系统：内置特制防腐泵，实现定时精准加碱；新一代接收瓶托架自动升降系统运行平缓低噪，并在运行结束后自动冲洗接收管，完全贴合国标操作规范。
3. 全方位安全监测机制：除了基础的缺水与过温保护外，特别增设冷凝水流速监测功能。当流速低于设定值时会自动报警并停机，同时具备防倒吸设计，确保测试质量与人员安全。
4. 高效数据处理能力：系统增设结果计算功能，样品完成手动滴定后，只需输入数据即可自动计算最终结果。相比前代产品，参数升级后工作效率得到显著提升。
5. 耐用结构与环保设计：防溅管采用高性能耐酸碱耐热塑料模具成型，密封性与抗碱性优于传统玻璃。配合程序控制的节水功能，在保障实验精度的同时实现节能减排。
| 项目 | 参数 |
|---|---|
| 测定范围 | 0.1mg～240.0mg 氮 |
| 样品质量 | 经验值为固体≤8.0g；液体≤30.0ml |
| 测试精度 | 相对差 0.3% |
| 重复性 | 平行差≤0.2% |
| 回收率 | ≥99.5% |
| 测定速度 | 3~8min/样品 |
| 冷凝水控制 | 节水型设计，程序自动控制 |
| 冷凝水监测 | 冷凝水流速监测，低于设定值报警 |
| 升降系统 | 接收瓶托架自动升降，并清洗接收管 |
| 操控方式 | 手动、自动操作系统 |
| 蒸发炉保护 | 缺水双重保护；过压泄压保护；过温保护 |
| 加碱方式 | 特制防腐泵定时注入 |
| 防溅管材质 | 耐强酸碱塑料模具成型 |
| 操作界面 | 全新 UI 动态界面，操作更简单 |
| 电源 | 220V±10%，50～60HZ |
| 额定功率 | 1300W |
| 外形尺寸 | 440×440×735（mm） |
| 重量 | 28kg |
适用领域：广泛应用于农业、食品、饲料、土壤、乳制品及饮料等行业的质量检测实验室。
典型用途：主要用于各类样品中蛋白质含量的测定（通过氮含量换算），满足国家标准对食品营养标签标注及原料质检的严格要求。
标准配置：主机包含全自动蒸馏单元、智能控制系统、自动升降托架、特制防腐加碱泵及耐酸碱防溅管组件。
工作原理：基于凯氏定氮法原理，样品经消化后，仪器自动加入碱液进行蒸馏，释放出的氨气被硼酸吸收，最后通过滴定计算氮含量。整个过程由微电脑精确控制时间与流量。
操作提示：使用前请检查冷凝水连接是否正常，确保水压稳定以触发流速监测保护；实验结束后建议执行管路冲洗程序，防止残留物结晶堵塞管道。
A：该仪器专为农业及食品检测领域打造，广泛应用于农业、食品、饲料、土壤、乳制品及饮料等行业的质量检测实验室。主要用于各类样品中蛋白质含量的测定（通过氮含量换算）。在样品处理上，固体样品质量经验值≤8.0g，液体样品≤30.0ml。
A：根据技术规格，KDN-19H2 的测定范围为 0.1mg～240.0mg 氮；测试精度为相对差 0.3%；重复性表现为平行差≤0.2%；回收率≥99.5%。这些指标确保了数据的准确性与实验的可重复性。
A：仪器搭载高清彩色触摸屏和全新 UI 动态界面，支持手动与自动双模式切换。在全自动模式下，可一键完成接收瓶升降、稀释水添加、硼酸注入、蒸馏及管路冲洗等全流程，无需人工干预。测定速度为 3~8min/样品，实验结束后系统会自动计算结果（需输入滴定数据）。
A：关键部件采用耐强酸碱特种塑料成型，抗腐蚀性强。日常维护建议：使用前检查冷凝水连接及水压，确保触发流速监测保护；实验结束后务必执行管路冲洗程序，防止残留物结晶堵塞管道。此外，仪器具备智能冷凝水控制系统，检测时同步开启，结束后自动关闭，兼具节能与维护功能。
A：电源要求为 220V±10%，50～60HZ，额定功率 1300W；外形尺寸为 440×440×735（mm），重量 28kg。安全方面，蒸发炉具备缺水双重保护、过压泄压保护及过温保护；同时设有冷凝水流速监测，当流速低于设定值时会自动报警并停机，有效防止干烧与爆瓶风险。
