托普云农 TOP-900 便携式树木缺陷断层成像仪

产品概述

本产品是一款专为林业养护与科研设计的便携式脉冲检测断层成像设备，主要由高精度检测仪（含检测箱与工具箱）及专业的树木缺陷成像软件构成。该设备旨在非破坏性地探测活立木内部结构，特别针对古树名木、城市行道树等重要林木资源的内部健康状况进行科学评估。

其核心工作原理基于应力波传播技术，通过在树干横截面布置传感器阵列，采集应力波在木材内部的传播数据，并利用配套软件进行复杂的算法处理，最终生成直观的木材横截面缺陷断层图像。这种无损检测方式能够有效定位腐朽、空洞等内部缺陷，为树木健康诊断、风险评估及养护决策提供可靠的技术支撑。

产品亮点/核心优势

功能特点详解

1. 便携式一体化设计：设备采用模块化设计，包含检测箱与工具箱，轻便易携，适合野外复杂环境下的移动作业。检测仪集成度高，操作界面简洁，降低了现场使用的技术门槛，提升了工作效率。

2. 多传感器阵列采集：支持用户根据被测树木的截面大小，自定义安装传感器的数量。通过多点同步或依次激发，构建高密度的数据采集网络，确保对大型或异形树干截面的全面覆盖与精细探测。

3. 实时应力波监测：在敲击传感器进行数据采集时，仪器能够即时捕捉并显示应力波的传播时间。这一功能允许操作人员在现场直接判断信号质量，若发现异常可立即重新采集，保证了原始数据的准确性与有效性。

4. 专业化成像软件分析：配套的树木缺陷成像软件是系统的核心大脑，它不仅记录各个检测点之间的应力波传播数据，还能绘制应力波传播线段图。通过反演算法，软件将抽象的数据转化为色彩分明的木材内部缺陷图像，清晰标识健康木质部与腐朽区域。

5. 标准化报告生成：完成检测后，系统可自动生成标准化的检测情况报告单。报告整合了关键数据、传播路径图以及最终的断层成像结果，支持打印输出，为林业部门、园林养护单位提供具备法律效力的技术文档依据。

技术规格参数

应用领域/适用场景

适用领域：林业资源保护、城市园林绿化管理、古树名木保育、植物病理学研究、木材质量检测机构。

典型用途：古树名木的健康状况定期普查与评估；城市行道树内部腐朽、空洞的快速筛查与风险等级判定；科研院校进行树木生理生态特性研究；森林公园及自然保护区内珍贵树种的无损探伤检测。

产品细节/结构说明

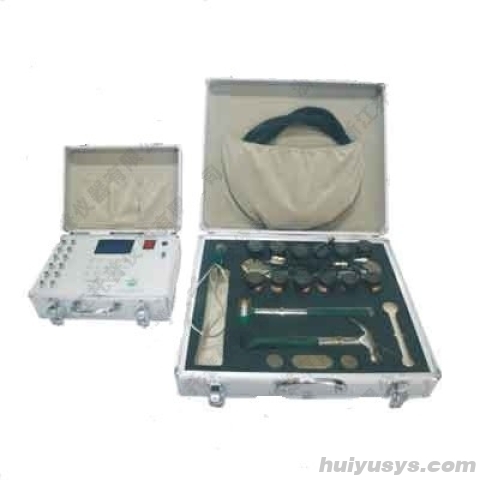

标准配置：主机检测仪一台、专用检测箱一个、配套工具箱一个（内含传感器、连接线、击打锤等附件）、树木缺陷成像软件一套（通常预装于配套电脑或提供安装介质）。

工作原理：基于弹性波动力学原理，当锤子击打安装在树木横截面周边的传感器时，产生的应力波在木材内部传播。健康木材与腐朽、空洞木材对应力波的传播速度影响不同。仪器精确记录应力波从发射点到接收点的传播时间，软件利用层析成像技术（CT）重建截面内部的波速分布图，从而推断内部缺陷的位置与范围。

操作提示：检测前需清理树干表面粗糙树皮，确保传感器与木质部良好接触；传感器应沿圆周均匀分布，间距尽量一致；击打力度应适中且保持一致，以减少人为误差；软件分析时需结合树木种类、含水率等生物学特性进行综合判读。
